专利号: 2018100711497
申请人: 燕山大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

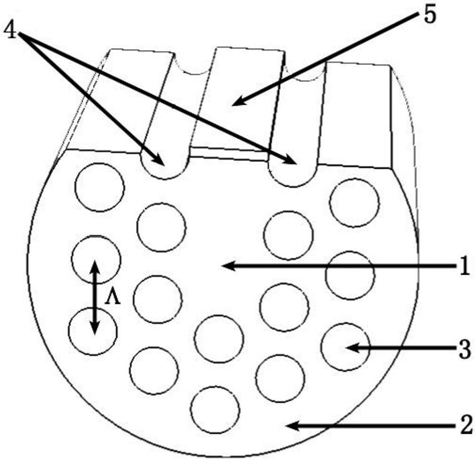

1.一种微结构光纤,主要包括纤芯、背景材料、包层空气孔以及纳米金膜,在纤芯上附有背景材料,其特征在于:所述光纤为球冠状结构,该球冠状微结构光纤是由内外两层空气孔均匀排列成正六边形晶格结构的圆柱形光纤侧面抛磨得到的,其中每个空气孔的半径r1=1μm,且相邻两个空气孔的间距Λ=3μm,外层空气孔中有两个孔处于球冠状光纤的平面段并形成两条半圆槽体开口,半圆槽体开口形成流体通道;在两个半圆槽体开口之间的球冠状光纤平面段上沉积纳米金膜,所述纳米金膜的厚度在25nm~45nm之间;所述半圆槽体开口与内层空气孔及金膜将纤芯区域包围。

2.根据权利要求1所述的一种微结构光纤,其特征在于:所述光纤的背景材料为石英玻璃。

3.根据权利要求1所述的一种微结构光纤,其特征在于:所述半圆槽体开口的切口深度为h=1μm。
