专利号: 2018100577676
申请人: 马鞍山司匹诺机械科技有限公司
专利类型:发明专利
专利状态:无效专利
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

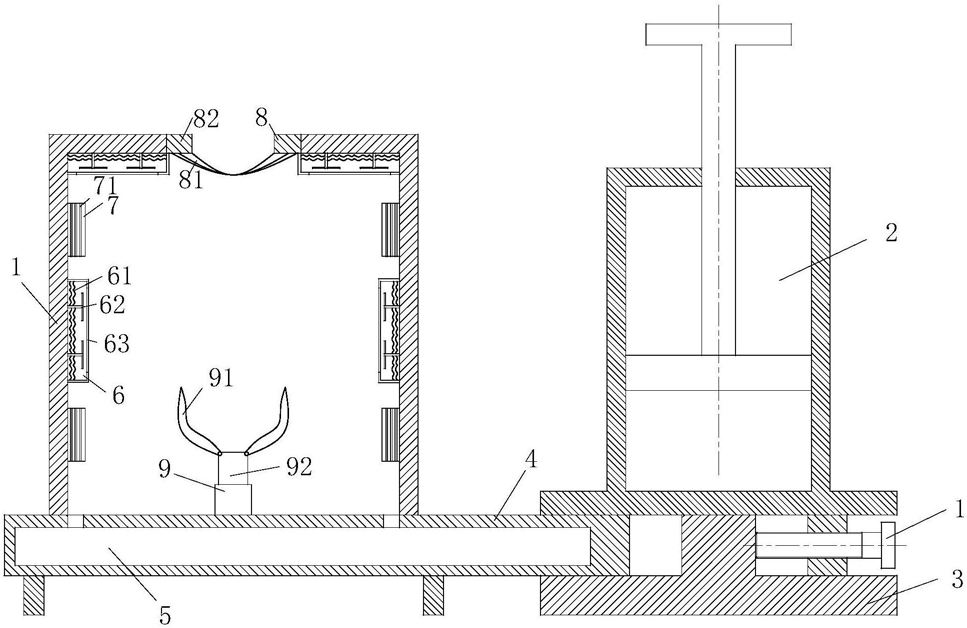

1.一种医疗接地滚轮用清洗灭菌仪器,其特征在于:包括壳体(1)、气缸(2)、支撑座(3)、旋转支架(4)、清洗孔、脏水收集箱(5)、吹干单元(6)、消毒单元(7)、硅胶封闭门(8)和夹持单元(9),所述的壳体(1)为长方形,壳体(1)的底部开设有脏水留出口,壳体(1)固定安装在旋转支架(4)上;所述的气缸(2)位于壳体(1)右侧,气缸(2)固定安装在支撑座(3)的上表面,气缸(2)用于将医疗床撑起;所述的支撑座(3)放于地面上,支撑座(3)上部和气缸(2)固定连接,支撑座(3)用于固定气缸(2)和用于让旋转支架(4)绕气缸(2)旋转;所述的旋转支架(4)安装在支撑座(3)上,旋转支架(4)上设有圆孔,圆孔套在支撑座(3)上,旋转支架(4)用于带动壳体(1)绕支撑座(3)转动,便于医疗床的脚轮放进去清洗;所述的清洗孔位于壳体(1)前后壁上,壳体(1)前后壁设有空心腔室,清洗孔用于清洗医疗床的脚轮;所述的脏水收集箱(5)位于旋转支架(4)内部,壳体(1)下方的旋转支架(4)设有空心腔室,空心腔室放置脏水收集箱(5),脏水收集箱(5)用于盛装清洗过后的脏水;所述的吹干单元(6)位于壳体(1)的顶部和左右两侧壁上,吹干单元(6)用于将清洁过后的医疗床脚轮吹干;所述的消毒单元(7)位于壳体(1)的左右侧壁上,消毒单元(7)对吹干后的医疗床脚轮进行消毒;所述的硅胶封闭门(8)安装在壳体(1)的顶部中间部位,硅胶封闭门(8)作用为避免清洗时壳体(1)内部的水流溅出;所述的夹持单元(9)位于壳体(1)内部的底端,夹持单元(9)用来调控医疗床脚轮;

吹干单元(6)包括电加热丝(61)、鼓风扇(62)和自动控制门(63),所述的电加热丝(61)安装在鼓风扇(62)外壳内部,电加热丝(61)用于加热,加快吹干效果;所述的鼓风扇(62)安装在壳体(1)的内壁上,鼓风扇(62)用于对医疗床脚轮进行吹干;所述的自动控制门(63)安装在鼓风扇(62)正前方,自动控制门(63)用于清洗医疗床脚轮时,自动控制门(63)关闭,避免脏水溅入到吹干单元(6)内部;

所述的硅胶封闭门(8)包括硅胶(81)和拆卸式环形座(82),所述的硅胶(81)安装在拆卸式环形座(82)的下表面,硅胶(81)为花瓣状,硅胶(81)用于防止脏水溅出;所述的拆卸式环形座(82)由俩个半圆环组成,拆卸式环形座(82)安装在壳体(1)的顶部;

所述的旋转支架(4)还安装有调节螺钉(41),调节螺钉(41)位于旋转支架(4)的右侧,调节螺钉(41)用于调节旋转支架(4)的左右移动;

所述的夹持单元(9)包括夹抓(91)和伸缩杆(92),所述的夹抓(91)安装在伸缩杆(92)上端,夹抓(91)用来调控医疗床脚轮的角度,让水流全面的冲洗医疗床脚轮;所述的伸缩杆(92)安装在壳体(1)内部底端,伸缩杆(92)接收控制器的信号,调节夹抓(91)的高度,正确的夹持到医疗床脚轮;

工作时,四个医疗床脚轮清洗设备组合到一起,气缸(2)将医疗床顶起,将壳体(1)的硅胶封闭门(8)取下,旋转支架(4)旋转,将壳体(1)旋转到医疗床脚轮的正下方,如果医疗床脚轮通过支架旋转不能放入壳体(1)内部,此时,拧动调节螺钉(41),水平移动壳体(1),将医疗床脚轮放入到壳体(1)内部,气缸(2)内的气体缓缓通过出气口放出,将医疗床脚轮放到壳体(1)内部,气缸(2)停止气体放出,将硅胶封闭门(8)安装到壳体(1)的顶部,当医疗床脚轮放到壳体(1)内部时,伸缩杆(92)接收到信号,伸缩杆(92)控制夹抓(91)靠近医疗床脚轮,调整医疗床脚轮的偏转角度,让清水全面冲洗,启动微型高压水泵向壳体(1)前后壁内注入清水,清水通过清水孔冲洗脚轮,清洗过后的脏水通过脏水留出口收集到脏水收集箱(5)内,停止清水冲洗当清洗孔喷出清水时,自动控制门(63)关闭,避免脏水溅入;当清水孔停止喷出清水时,自动控制门(63)开启,电加热丝(61)开始加热,鼓风扇(62)启动,将热风吹出,加速医疗床脚轮的吹干效果,同时磁控管(71)开始工作,产生微波对医疗床脚轮进行消毒,取下硅胶封闭门(8),气缸(2)将医疗床再次顶起,将壳体(1)移动到一边,放下医疗床。

2.根据权利要求1所述的一种医疗接地滚轮用清洗灭菌仪器,其特征在于:所述的消毒单元(7)为磁控管(71),磁控管(71)安装在壳体(1)内壁上,磁控管(71)产生微波对医疗床脚轮进行消毒。
