专利号: 2018100558317
申请人: 李君毅
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

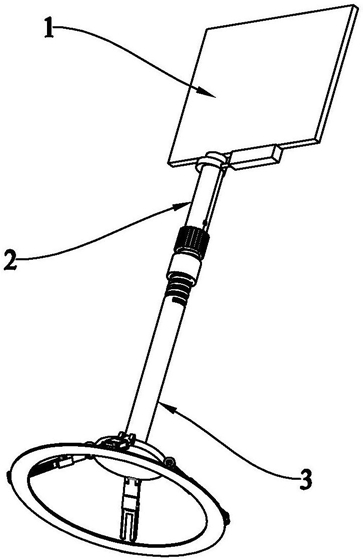

1.一种防风广告牌,包括板面组件、扭转组件和底座组件,其特征在于:

所述板面组件包括板面和转轴,所述转轴设置于板面的下沿,且偏离板面下沿的中部设置;

所述扭转组件可旋转的连接于所述板面组件的转轴上,所述扭转组件包括扭转弹簧,所述扭转弹簧一端与所述转轴固定连接,另一端固定设置,使所述板面组件在偏转后能够回到原位;

所述底座组件固定连接于所述扭转组件的下端,支撑所述板面组件与扭转组件。

2.如权利要求1所述的一种防风广告牌,其特征在于:所述扭转组件由筒状壳体,扭转弹簧,调节旋块,手动旋块组成,所述筒装壳体由第一壳体与第二壳体组成,所述第一壳体与第二壳体配合形成空腔,所述扭转弹簧设置于所述空腔内,一端与所述板面组件的转轴固定连接,另一端固定连接于所述筒装壳体上;所述调节旋块上设置有螺纹,所述螺纹与所述扭转弹簧的路径相匹配,所述调节旋块上端设置有环状扣件,所述扭转弹簧穿过所述环状扣件,通过旋转所述手动旋块能够使所述调节旋块沿着所述扭转弹簧上升,将所述扭转弹簧缠绕于所述调节旋块上,并与所述调节旋块上的螺纹相吻合;所述手动旋块与所述调节旋块可滑动但不可相对转动的连接。

3.如权利要求2所述的一种防风广告牌,其特征在于:所述手动旋块包括底座连接部、旋手部、旋块连接部,所述底座连接部连接于所述底座组件上,所述旋块连接部为多边形的柱体,所述调节旋块上设置有与所述旋块连接部相配合的多边形的孔,使所述手动旋块和所述调节旋块可以沿孔的延伸方向滑动但不可相对转动。

4.如权利要求3所述的一种防风广告牌,其特征在于:所述底座组件包括支撑座、锁紧旋块;所述支撑座上端设置有螺纹,所述锁紧旋块上设置有与所述支撑座上的螺纹相配合的内螺纹,所述支撑座上端与所述扭转组件下端可旋转的连接,所述锁紧旋块可向上旋转与所述手动旋块相互作用,并锁紧固定所述扭转组件。

5.如权利要求4所述的一种防风广告牌,其特征在于:所述底座组件还包括至少3个连杆组和底盘,所述连杆组包括第一连杆、第二连杆和第三连杆,所述第一连杆铰接于支撑座下端,所述第二连杆铰接于第一连杆,所述第三连杆与所述第二连杆可伸缩的连接,所述第一连杆与第二连杆之间设置有扭簧,所述第一连杆上与第二连杆连接的一端设置有限位挡块,所述第三连杆铰接于底盘上。

6.如权利要求5所述的一种防风广告牌,其特征在于:所述面板组件还具有减速回程机构,所述减速回程机构设置于面板的下端,包括气缸、活塞杆和设置于气缸内的伸长弹簧,所述气缸固定连接于所述面板的下沿,所述气缸尾部设置有气孔,所述气缸内设置有所述伸长弹簧,所述伸长弹簧一端与所述气缸内底面相接触,另一端与所述活塞杆后端相接触,使活塞杆始终处于伸长状态;所述扭转组件的第一壳体和第二壳体的上端设置有弧形凸起,所述活塞杆一端始终抵在所述弧形凸起上。
