1.一种稳定钛酸铝莫来石复合多孔陶瓷材料，各组分的组成为：粉煤灰44～47份，拟薄水铝石44～46份，二氧化钛7～12份；

所述粉煤灰的组成为SiO2 49～55％，Al2O3 15～27％，Fe2O3 5～10％，TiO2 1.23％，CaO

4～13％，MgO 0.95％，K2O 0.88％，Na2O 0.47％，SO3 1.51％，烧失量4.36％。

2.根据权利要求1所述的钛酸铝莫来石复合多孔陶瓷材料，其特征在于：粉煤灰、拟薄水铝石和二氧化钛的加入质量比为23:23:4。

3.根据权利要求1所述的钛酸铝莫来石复合多孔陶瓷材料，其特征在于：所述拟薄水铝石原料中拟薄水铝石重量百分比含量≥99％；所述二氧化钛原料中二氧化钛的重量百分比含量≥98％。

4.根据权利要求1所述的钛酸铝莫来石复合多孔陶瓷材料，其特征在于：钛酸铝莫来石复合多孔陶瓷材料中的莫来石在体系中的质量百分比为76～85％。

5.如权利要求1所述的钛酸铝莫来石复合多孔陶瓷材料的制备方法，其特征在于：具体步骤为：

1)将粉煤灰、拟薄水铝石、二氧化钛组成的混合料及去离子水按照配比要求加入到行星球磨机中混合；

2)将步骤1)中球磨好的混合浆料进行干燥得到原料粉体；

3)将淀粉、步骤2)中得到原料粉体、PVA与去离子水在一定温度下搅拌，得到均匀的悬浮液，然后将悬浮液浇入模具，放入烘箱在一定的温度下固化后，脱模后样品在一定温 度下烘干；

4)步骤3)中烘干后的样品在一定温度下进行烧成，保温一定时间后可获得钛酸铝莫来 石复合多孔陶瓷材料。

6.根据权利要求5所述的钛酸铝莫来石复合多孔陶瓷材料的制备方法，其特征在于：步骤1)中的混合料、球、去离子水的重量百分比为1:(1.5～2.5):(0.6～0.9)；混合时间为3～

6个小时；步骤1)中的去离子水替换为无水乙醇。

7.根据权利要求5所述的钛酸铝莫来石复合多孔陶瓷材料的制备方法，其特征在于：所述的步骤3)中搅拌温度为60℃；步骤3)中搅拌时间为30～60分钟；烘箱的温度为80～90℃；

烘箱中的固化时间为2～3个小时；脱模后样品的烘干温度为40℃。

8.根据权利要求5所述的钛酸铝莫来石复合多孔陶瓷材料的制备方法，其特征在于：所述步骤3)中得到悬浮液中的原料含量为50％-65％；所述步骤3)中得到悬浮液中的淀粉含量为5％-25％；所述步骤3)中得到悬浮液中的PVA含量为0.5％～1％。

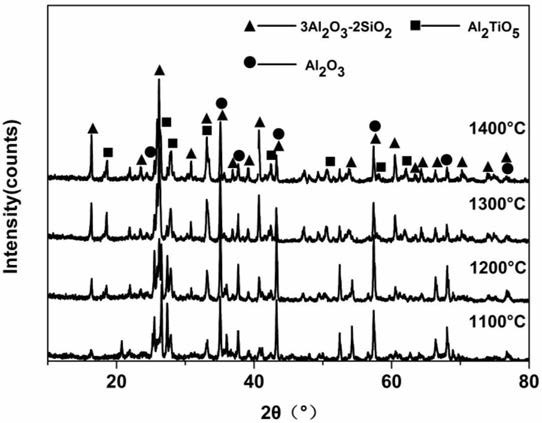

9.根据权利要求5所述的钛酸铝莫来石复合多孔陶瓷材料的制备方法，其特征在于：步骤4)中的烧成温度为1200-1400℃；保温时间为2-3小时。

10.根据权利要求1-4任一项所述的钛酸铝莫来石复合多孔陶瓷材料在陶瓷滤膜支撑体、工业高温烟气过滤及机动车尾气净化处理用的载体材料方面的应用。
