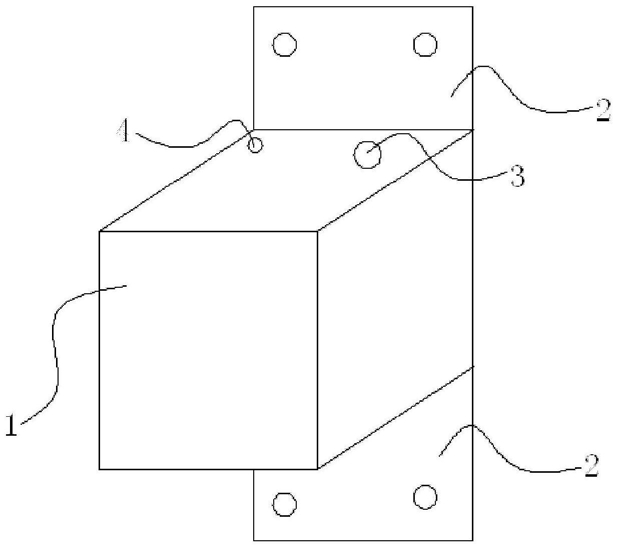

1.一种低压线路电压无功补偿控制装置，其特征是，包括与安装支架固定连接的外壳，置于外壳内部的低压线路分相自动调压装置；所述低压线路分相自动调压装置包括安装在A相线与零线之间的A相调压补偿模块、安装在B相线与零线之间的B相调压补偿模块以及安装在C相线与零线之间的C相调压补偿模块，所述A相调压补偿模块、B相调压补偿模块以及C相调压补偿模块均由控制器控制，所述控制器包括GPRS通信模块，所述控制器通过GPRS通信模块接受遥控器控制；外壳上设有一次进线孔与二次进线孔；

所述B相调压补偿模块的电路结构包括，B相绕组，所述B相绕组与开关K23串联连接在B相线输出端与零线之间，所述B相绕组由依次串联的B相串联绕组与B相公共绕组组成，所述B相公共绕组由依次串联连接的B相公共绕组Ⅰ段、B相公共绕组Ⅱ段以及B相公共绕组Ⅲ段组成，B相线的输入端连接在B相串联绕组与B相公共绕组Ⅰ段之间的节点，所述B相公共绕组Ⅰ段与B相公共绕组Ⅱ段之间的节点通过开关K21接零线，所述B相公共绕组Ⅱ段与B相公共绕组Ⅲ段之间的节点通过开关K22接零线，所述B相公共绕组Ⅲ段与零线之间连接开关K23，B相线的输出端通过串联连接的电容C21与开关KC21连接零线，B相线的输出端通过串联连接的电容C22与开关KC22连接零线。

2.根据权利要求1所述的一种低压线路电压无功补偿控制装置，其特征是，所述A相调压补偿模块的电路结构包括，A相绕组，所述A相绕组与开关K13串联连接在A相线输出端与零线之间，所述A相绕组由依次串联的A相串联绕组与A相公共绕组组成，所述A相公共绕组由依次串联连接的A相公共绕组Ⅰ段、A相公共绕组Ⅱ段以及A相公共绕组Ⅲ段组成，A相线的输入端连接在A相串联绕组与A相公共绕组Ⅰ段之间的节点，所述A相公共绕组Ⅰ段与A相公共绕组Ⅱ段之间的节点通过开关K11接零线，所述A相公共绕组Ⅱ段与A相公共绕组Ⅲ段之间的节点通过开关K12接零线，所述A相公共绕组Ⅲ段与零线之间连接开关K13，A相线的输出端通过串联连接的电容C11与开关KC11连接零线，A相线的输出端通过串联连接的电容C12与开关KC12连接零线。

3.根据权利要求1所述的一种低压线路电压无功补偿控制装置，其特征是，所述C相调压补偿模块的电路结构包括，C相绕组，所述C相绕组与开关K33串联连接在C相线输出端与零线之间，所述C相绕组由依次串联的C相串联绕组与C相公共绕组组成，所述C相公共绕组由依次串联连接的C相公共绕组Ⅰ段、C相公共绕组Ⅱ段以及C相公共绕组Ⅲ段组成，C相线的输入端连接在C相串联绕组与C相公共绕组Ⅰ段之间的节点，所述C相公共绕组Ⅰ段与C相公共绕组Ⅱ段之间的节点通过开关K31接零线，所述C相公共绕组Ⅱ段与C相公共绕组Ⅲ段之间的节点通过开关K32接零线，所述C相公共绕组Ⅲ段与零线之间连接开关K33，C相线的输出端通过串联连接的电容C31与开关KC31连接零线，C相线的输出端通过串联连接的电容C32与开关KC32连接零线。

4.根据权利要求2所述的一种低压线路电压无功补偿控制装置，其特征是，所述开关K11、K12、K13、KC11以及KC12为复合开关或者晶闸管开关。

5.根据权利要求2所述的一种低压线路电压无功补偿控制装置，其特征是，所述开关K21、K22、K23、KC21以及KC22为复合开关或者晶闸管开关。

6.根据权利要求3所述的一种低压线路电压无功补偿控制装置，其特征是，所述开关K31、K32、K33、KC31以及KC32为复合开关或者晶闸管开关。
