专利号: 2018100134324
申请人: 绍兴市柯桥区欧祥机械有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

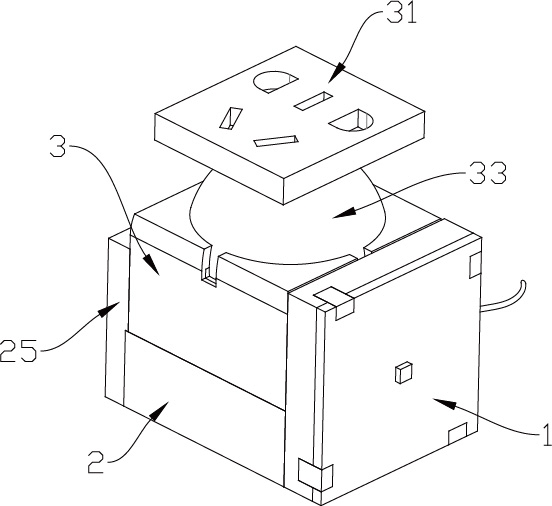

1.一种角度可调的插座,其特征在于,包括基座模块(1)、伸缩模块(2)、插座模块(3)、导电组件,其中:

所述基座模块(1)包括配合装配的第一盖板(11)和第二盖板(12),所述第一盖板(11)和第二盖板(12)之间设有基座腔,该基座腔的中心设有可转动的齿轮(14),基座腔的外围设有若干与齿轮(14)啮合的齿条(15),所述齿条(15)可从基座模块(1)的侧部伸出,且齿条(15)伸出的端部用于支撑;所述齿轮(14)的中心设有转轴(13),该转轴(13)的端部伸入到第二盖板(12)上的安装孔(121)中,所述安装孔(121)中设有可上下移动的驱动块(16),该驱动块(16)朝向转轴(13)的一侧设有驱动柱(161),所述转轴(13)上设有供该驱动柱(161)伸入的驱动孔(131),所述驱动柱(161)的外壁上设有导向凸起(163),所述驱动孔(131)的内壁上设有导向斜槽(133),导向凸起(163)在导向斜槽中的移动使转轴转动;所述驱动块(16)上设有复位弹簧(162),且该驱动块(16)凸出于第二盖板(12)的侧面;

所述伸缩模块(2)包括相互套接的若干个伸缩块,伸缩模块(2)的一端固定在基座模块(1)上,另一端固定在端板(25)上;

所述插座模块(3)设于基座模块(1)和端板(25)之间,该插座模块(3)包括转动外座(35),所述转动外座(35)中设有转动内座(32),该转动内座(32)中设有半球形内腔(321),该半球形内腔(321)中设有可转动的球座(33),该球座(33)的外侧通过连接件(34)连接有插板组件(31);

所述转动外座(35)上设有若干个用于卡住连接件(34)的外卡槽(352);

所述伸缩模块(2)包括三个相互套接的伸缩块,分别为第一伸缩块(21)、第二伸缩块(22)、第三伸缩块(23),所述第一伸缩块(21)中设有容纳第二伸缩块(22)的第一空腔(211),所述第二伸缩块(22)中设有容纳第三伸缩块(23)的第二空腔(221),所述第一伸缩块(21)与基座模块(1)固定,所述第三伸缩块(23)与端板(25)固定;且第二伸缩块(22)上设有第二防脱凸起(222),第三伸缩块(23)上设有第三防脱凸起(232)。

2.根据权利要求1所述的一种角度可调的插座,其特征在于,插座上设有若干个插座模块(3),相邻的插座模块(3)之间电连接。

3.根据权利要求1所述的一种角度可调的插座,其特征在于,所述齿条(15)从基座模块(1)的侧部伸出的端部设有支撑块(151),所述第一盖板(11)和第二盖板(12)的侧部设有容纳该支撑块(151)的缺口(117,127)。
