专利号: 2018100016258
申请人: 泰和县祥峰木艺制品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2025-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

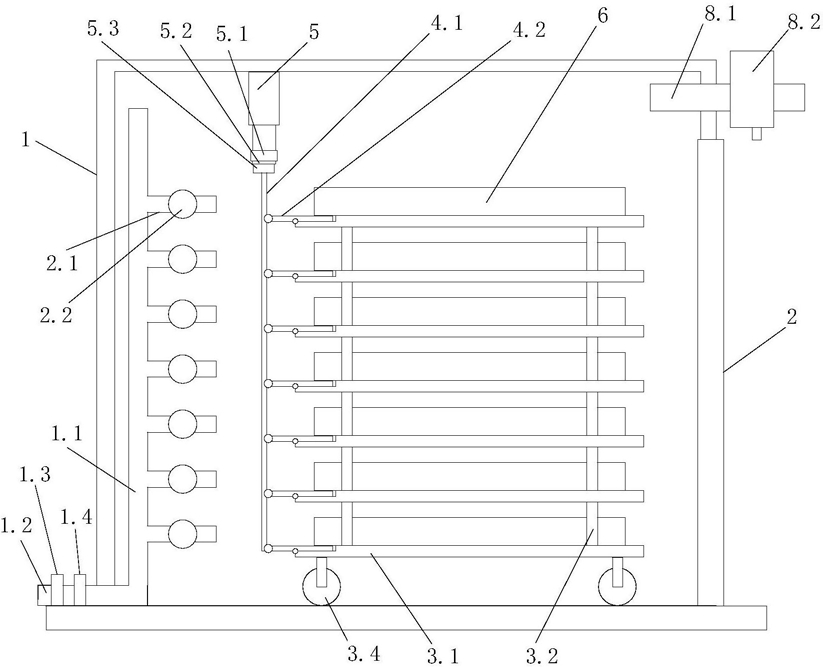

1.一种智能化木材烘干装置,其特征在于,包括烘干舱和木板承载架,所述烘干舱包括舱体、舱门、热风发生管和出气管,所述热风发生管呈L形,所述热风发生管包括水平管和与水平管连接的竖直管,所述水平管的一端伸出舱体外,所述水平管上设置有加热装置和风机,所述竖直管位于所述舱体内,所述竖直管连接有多个水平支管,多个水平支管相互平行且从上到下呈一列分布,所述出气管的一端位于所述舱体内,另一端位于舱体外;所述木板承载架包括多个相互平行的承载板和多个相互平行的竖支撑杆,每个竖支撑杆与所有的承载板均固定连接,每个承载板上用于承载一块木板;所述水平支管的数量等于所述承载板的数量,每个水平支管的出口用于对准一个承载板上承载的木板。

2.根据权利要求1所述的智能化木材烘干装置,其特征在于,所述出气管位于所述舱体外的部分具有冷凝器。

3.根据权利要求1所述的智能化木材烘干装置,其特征在于,所述木板承载架具有行走轮,每个行走轮处均设置有限制行走轮转动的刹车结构。

4.根据权利要求1所述的智能化木材烘干装置,其特征在于,还包括下压竖杆、控制器和固定在舱体内顶部的气缸;每个承载板靠近所述竖管的一端均具有台阶部,每个承载板靠近所述竖管的一端均铰接有一块撬板,所述撬板的下表面与所述承载板的端部铰接,所有的撬板的靠近所述竖管的一端均与所述下压竖杆铰接,所述下压竖杆的顶端固定有下压块,所述下压块的上表面设置有橡胶防滑垫,所述气缸的自由端具有压力传感器,所述压力传感器用于抵接所述橡胶防滑垫;当所述气缸不对所述下压块施加压力时,所有的撬板呈水平状态,且所有的撬板远离所述竖管的一端位于所述台阶部内,且所有的撬板的上表面低于其所在的承载板的上表面。

5.根据权利要求4所述的智能化木材烘干装置,其特征在于,所述承载板具有7个,所述水平支管具有7个,每个水平支管上均设置有一个阀门,7个阀门分为上面的4个第一阀门和下面的3个第二阀门,所述加热装置、风机、气缸、压力传感器和所有的阀门均与所述控制器连接;所述烘干操作中,控制器控制加热装置和风机开启,并且根据所述压力传感器的测量值控制7个阀门的启闭,当所述压力传感器的测量值大于等于设定阈值时,控制所有的第一阀门和所有的第二阀门开启,当所述压力传感器的测量值小于设定阈值时,控制所有的第二阀门开启且控制所有的第一阀门关闭。

6.根据权利要求4所述的智能化木材烘干装置,其特征在于,所述承载板具有7个,所述水平支管具有7个,每个水平支管上均设置有一个阀门,7个阀门从下到上依次为第一阀门、第二阀门、第三阀门、第四阀门、第五阀门、第六阀门和第七阀门;所述加热装置、风机、气缸、压力传感器和所有的阀门均与所述控制器连接;所述烘干操作中,控制器控制加热装置和风机开启,并且根据所述压力传感器的测量值控制7个阀门的启闭,当压力传感器的测量值大于等于第一阈值且小于第二阈值时,使第一阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第二阈值且小于第三阈值时,使第一、二阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第三阈值且小于第四阈值时,使第一、二、三阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第四阈值且小于第五阈值时,使第一、二、三、四阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第五阈值且小于第六阈值时,使第一、二、三、四、五阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第六阈值且小于第七阈值时,使第一、二、三、四、五、六阀门开启,其余阀门关闭;

当压力传感器的测量值大于等于第七阈值时,使第一、二、三、四、五、六、七阀门开启。
