专利号: 2017800005007
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种接近的检测装置,应用于终端设备,其特征在于,所述终端设备包括接近感应电极,所述接近感应电极能够与接近所述接近感应电极的导电件耦合为电容;

所述接近的检测装置包括:检测电路,所述检测电路包括供电端和检测电路地端,其中,所述供电端用于输入供电电压信号,所述检测电路地端用于输入接近感应驱动信号,以使得所述接近感应驱动信号加载于接地的所述导电件,其中,所述供电端的供电电压信号随着所述检测电路地端输入的所述接近感应驱动信号的变化而变化;

所述检测电路用于利用所述检测电路地端输入的所述接近感应驱动信号,检测所述接近感应电极耦合的电容的电压,并根据所述电容的电压变化确定是否有导电件接近所述接近感应电极。

2.根据权利要求1所述的装置,其特征在于,所述检测电路还包括:驱动信号输出端,用于输出初始驱动信号;

所述接近的检测装置还包括:处理电路,用于对所述初始驱动信号进行放大处理,以得到所述接近感应驱动信号,并向所述检测电路地端传输所述接近感应驱动信号。

3.根据权利要求2所述的装置,其特征在于,所述处理电路还用于接收供电电源提供的初始电压信号,对所述初始电压信号进行转换处理,得到所述供电电压信号,并将所述供电电压信号传输至所述检测电路的供电端。

4.根据权利要求3所述的装置,其特征在于,所述处理电路包括二极管,所述二极管的正极与所述供电电源连接,所述二极管的负极与所述检测电路的供电端连接。

5.根据权利要求2至4中任一项所述的装置,其特征在于,所述处理电路包括:第一反相器和第二反相器,其中,所述第一反相器和所述第二反相器的正输入电源端均与供电电源连接,所述第一反相器和所述第二反相器的负输入电源端均与所述终端设备的设备地端连接,所述第一反相器的输入端与所述检测电路的驱动信号输出端连接,所述第一反相器的输出端与所述第二反相器的输入端连接,所述第二反相器的输出端与所述检测电路的检测电路地端连接。

6.根据权利要求5所述的装置,其特征在于,所述处理电路还包括升压电路和电平转换电路中的至少一种,其中,所述升压电路的输入端与所述供电电源连接,输出端分别与所述第一反相器和所述第二反相器的正输入电源端连接;

所述电平转换电路的输入端与所述检测电路的驱动信号输出端连接,所述电平转换电路的输出端与所述第一反相器的输入端连接。

7.根据权利要求1至6中任一项所述的装置,其特征在于,所述检测电路还包括:稳压电容,其中,所述稳压电容的一端与所述检测电路的供电端连接,另一端与所述检测电路的检测电路地端连接。

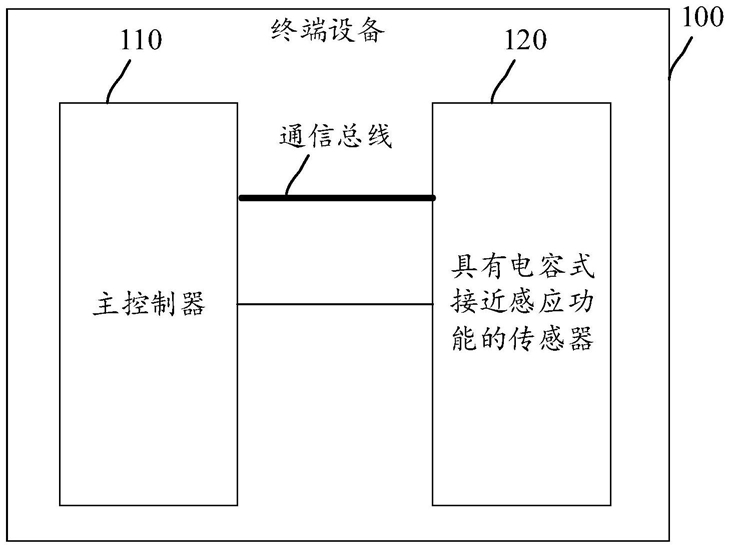

8.根据权利要求1至7中任一项所述的装置,其特征在于,所述接近的检测装置通过通信总线与所述终端设备的主控制器连接,所述接近的检测装置用于:

通过所述通信总线接收所述主控制器发送的第一指示信息,所述第一指示信息用于触发所述接近感应传感器进行接近感应的检测;

根据所述第一指示信息,向所述检测电路地端输入所述接近感应驱动信号,以确定是否有导电件接近所述接近感应电极;以及在确定有导电件接近所述接近感应电极时,通过所述通信总线向所述主控制器发送第二指示信息,所述第二指示信息用于指示熄灭所述终端设备的显示屏。

9.一种接近感应传感器,其特征在于,包括如权利要求1至8中任一项所述的接近的检测装置和所述接近感应电极。

10.根据权利要求9所述的接近感应传感器,其特征在于,所述接近感应电极设置于所述终端设备的听筒旁边。

11.根据权利要求9或10所述的接近感应传感器,其特征在于,所述接近感应电极为所述终端设备的电容式触摸屏包括的多个触摸感应电极中的一个。

12.根据权利要求9至11中任一项所述的接近感应传感器,其特征在于,所述接近感应电极具体为所述终端设备的电容式触摸屏包括的多个触摸感应电极中与所述终端设备的听筒距离最近的横向电极。

13.根据权利要求9至12中任一项所述的接近感应传感器,其特征在于,还包括:与所述接近感应电极相邻的至少一个屏蔽电极,其中,所述至少一个屏蔽电极中的每个屏蔽电极与所述检测电路地端连接。

14.一种终端设备,其特征在于,包括如权利要求1至13中任一项所述的接近感应传感器。

15.一种接近的检测方法,应用于终端设备,其特征在于,包括:将接近感应驱动信号输入到检测电路的检测电路地端,以使得所述接近感应驱动信号加载于接地的导电件,其中,所述终端设备的接近感应电极能够与接近所述接近感应电极的所述导电件耦合为电容,并且所述检测电路的供电端的供电电压信号随着所述检测电路地端输入的所述接近感应驱动信号的变化而变化;

检测所述接近感应电极耦合的所述电容的电压;

根据所述电容的电压的变化,确定是否有导电件接近所述接近感应电极。

16.根据权利要求15所述的方法,其特征在于,在所述将接近感应驱动信号输入到检测电路的检测电路地端之前,所述方法还包括:接收所述终端设备的主控制器发送的第一指示信息,所述第一指示信息用于触发接近感应检测的启动;

所述将接近感应驱动信号输入到检测电路的检测电路地端,包括:根据所述第一指示信息,将接近感应驱动信号输入到检测电路的检测电路地端。

17.根据权利要求15或16所述的方法,其特征在于,所述方法还包括:若确定有导电件接近所述接近感应电极,向所述主控制器发送第二指示信息,所述第二指示信息用于指示熄灭所述终端设备的显示屏。

18.根据权利要求15至17中任一项所述的方法,其特征在于,在所述将接近感应驱动信号输入到检测电路的检测电路地端之前,所述方法还包括:生成初始驱动信号;

对所述初始驱动信号进行放大处理,得到所述接近感应驱动信号。

19.根据权利要求15至18中任一项所述的方法,其特征在于,所述方法还包括:接收供电电源提供的初始电压信号;

对所述初始电压信号进行转换处理,得到供电电压信号;

将所述供电电压信号输入到所述检测电路的供电端。
