专利号: 2017219229492
申请人: 浙江新金宸机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

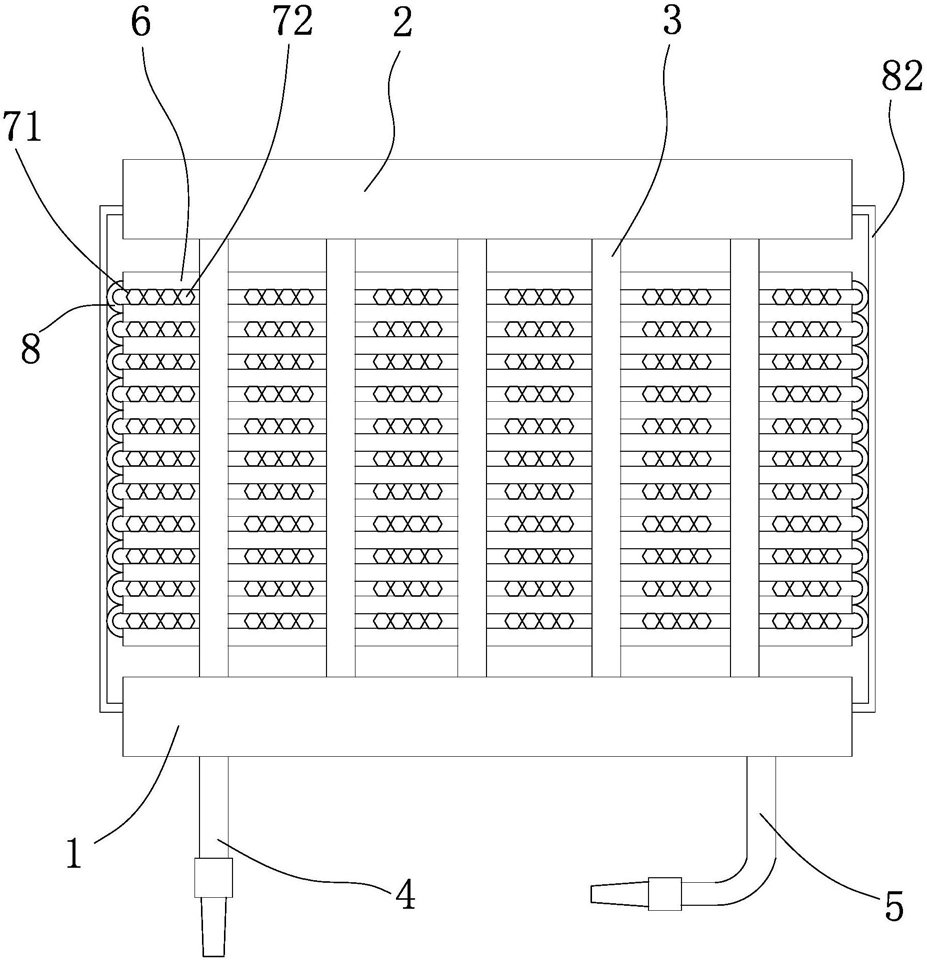

1.一种新型微通道换热器,包括第一集流管(1)和第二集流管(2),所述的第一集流管(1)和第二集流管(2)之间平行设有多个扁管(3),所述的扁管(3)内具有多个与第一集流管(1)和第二集流管(2)相连通的通道(31),所述的扁管(3)之间设有第一集流管(1)上设有第一接口(4)和第二接口(5),其特征在于,所述的扁管(3)上设有若干换热翅片(6),相邻的换热翅片(6)之间设有换热增强支撑组件(7),位于最两侧的扁管(3)外侧的换热翅片(6)之间通过均匀换热结构(8)相连;

所述的通道(31)倾斜设置于扁管(3)内,所述的通道(31)内设有用于导液的抽拉槽(9),所述的通道(31)的侧壁开设有至少一个扩流槽(32),所述的扩流槽的侧壁为弧形结构(33)。

2.根据权利要求1所述的新型微通道换热器,其特征在于:所述的换热增强支撑组件(7)包括多个设置于换热翅片(6)之间的多边形铝材(71),多个多边形铝材(71)依次相连。

3.根据权利要求2所述的新型微通道换热器,其特征在于:所述的多边形铝材(71)为正多边形铝材,所述的多边形铝材(71)的中心具有换热气流通道(72),所述的正多边形铝材的平面与换热翅片(6)的侧面焊接连接。

4.根据权利要求1所述的新型微通道换热器,其特征在于:所述的均匀换热结构(8)包括将外侧的换热翅片(6)相连的弧形导热铝板(81);所述的均匀换热结构(8)的外侧设有保护框架(82)。

5.根据权利要求4所述的新型微通道换热器,其特征在于:所述的保护框架(82)罩设于均匀换热结构(8)的外侧,所述的保护框架(82)的两端分别与第一集流管(1)和第二集流管(2)相连接。

6.根据权利要求1所述的新型微通道换热器,其特征在于,所述的通道(31)的底部为弧形面,所述的抽拉槽(9)设置于弧形面上。

7.根据权利要求6所述的新型微通道换热器,其特征在于,所述的抽拉槽(9)包括具有弹性的金属薄片(91),所述的金属薄片(91)的形状与通道(31)的底部形状相一致。

8.根据权利要求2所述的新型微通道换热器,其特征在于,所述的抽拉槽(9)的一端设有垂直向下的限位板(92),所述的限位板(92)设置于通道(31)较高一端的外侧,且限位板(92)上设有抽拉板(93)。

9.根据权利要求8所述的新型微通道换热器,其特征在于,所述的抽拉板(93)为弧形弹片,所述的弧形弹片在受外力挤压时贴合于限位板(92)表面,所述的弧形弹片在不受外力挤压时呈向外凸起。

10.根据权利要求1所述的新型微通道换热器,其特征在于,所述的通道(31)两侧均开设有2个扩流槽(32),所述的扩流槽(32)为弧形槽体,所述的通道(31)的倾斜角度为10~

30°。
