专利号: 2017216971870
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

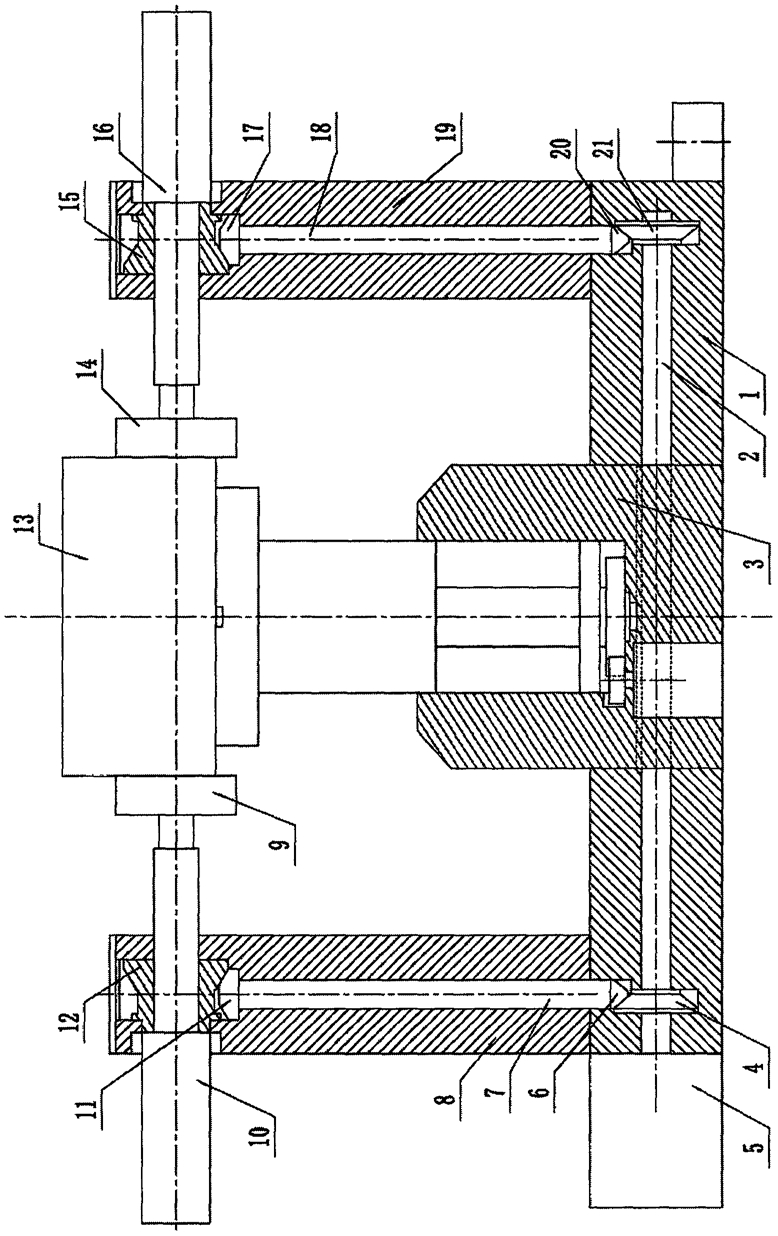

1.一种用于机械加工的翻转夹持装置,其特征在于:包括固定座(1)、连接轴(2)、升降旋转装置(3)、主动齿轮一(4)、翻转电机(5)、下传动齿轮一(6)、传动轴一(7)、立柱一(8)、夹持座一(9)、油缸一(10)、上传动齿轮一(11)、从动齿轮一(12)、工件(13)、夹持座二(14)、从动齿轮二(15)、油缸二(16)、上传动齿轮二(17)、传动轴二(18)、立柱二(19)、下传动齿轮二(20)和主动齿轮二(21);

所述固定座(1)上面左右两侧分别固定连接有立柱一(8)和立柱二(19);

所述立柱一(8)内部竖向孔中活动连接有传动轴一(7);

所述传动轴一(7)上下端部分别固定连接有上传动齿轮一(11)和下传动齿轮一(6);

所述立柱二(19)内部竖向孔中活动连接有传动轴二(18);

所述传动轴二(18)上下端部分别固定连接有上传动齿轮二(17)和下传动齿轮二(20);

所述连接轴(2)活动连接在固定座(1)内部横向孔中,所述连接轴(2)左右两侧分别固定连接有主动齿轮一(4)和主动齿轮二(21),所述连接轴(2)左端固定连接在翻转电机(5)右侧输出轴端上;

所述翻转电机(5)固定连接在固定座(1)左下侧;

所述升降旋转装置(3)下侧固定连接在固定座(1)中央;

所述主动齿轮一(4)右上侧与下传动齿轮一(6)左下侧相连接;

所述主动齿轮二(21)左上侧与下传动齿轮二(20)右下侧相连接;

所述从动齿轮一(12)活动连接在立柱一(8)上侧内部,所述从动齿轮一(12)左端与油缸一(10)固定连接,所述从动齿轮一(12)左下侧与上传动齿轮一(11)右上侧相连接;

所述油缸一(10)右端上固定连接有夹持座一(9);

所述从动齿轮二(15)活动连接在立柱二(19)上侧内部,所述从动齿轮二(15)右端与油缸二(16)固定连接,所述从动齿轮二(15)右下侧与上传动齿轮二(17)左上侧相连接;

所述油缸二(16)左端上固定连接有夹持座二(14);

所述工件(13)底面位于升降旋转装置(3)上侧平台上,所述工件(13)左右两侧分别位于夹持座一(9)和夹持座二(14)之间。

2.根据权利要求1所述的一种用于机械加工的翻转夹持装置,其特征在于:所述从动齿轮一(12)的轴线与从动齿轮二(15)的轴线位于同一轴线上。

3.根据权利要求1所述的一种用于机械加工的翻转夹持装置,其特征在于:所述翻转电机(5)为步进电机。

4.根据权利要求1所述的一种用于机械加工的翻转夹持装置,其特征在于:所述油缸一(10)和油缸二(16)为多级油缸。

5.根据权利要求1所述的一种用于机械加工的翻转夹持装置,其特征在于:所述升降旋转装置(3)具体包括连接座(31)、升降油缸(32)、电磁吸盘(33)、旋转盘(34)、连接齿轮一(35)、连接齿轮二(36)和旋转电机(37);

所述连接座(31)内部下侧活动连接有旋转盘(34);

所述旋转盘(34)下侧固定连接有连接齿轮一(35),所述旋转盘(34)上侧固定连接有升降油缸(32);

所述升降油缸(32)顶部固定连接有电磁吸盘(33);

所述连接齿轮一(35)左前侧与连接齿轮二(36)后侧相连接;

所述连接齿轮二(36)中心固定连接在旋转电机(37)上侧输出轴端上;

所述旋转电机(37)固定连接在连接座(31)左前侧内部。

6.根据权利要求5所述的一种用于机械加工的翻转夹持装置,其特征在于:所述旋转电机(37)为步进电机。

7.根据权利要求5所述的一种用于机械加工的翻转夹持装置,其特征在于:所述电磁吸盘(33)中央设有压力开关。
