专利号: 2017214203852
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

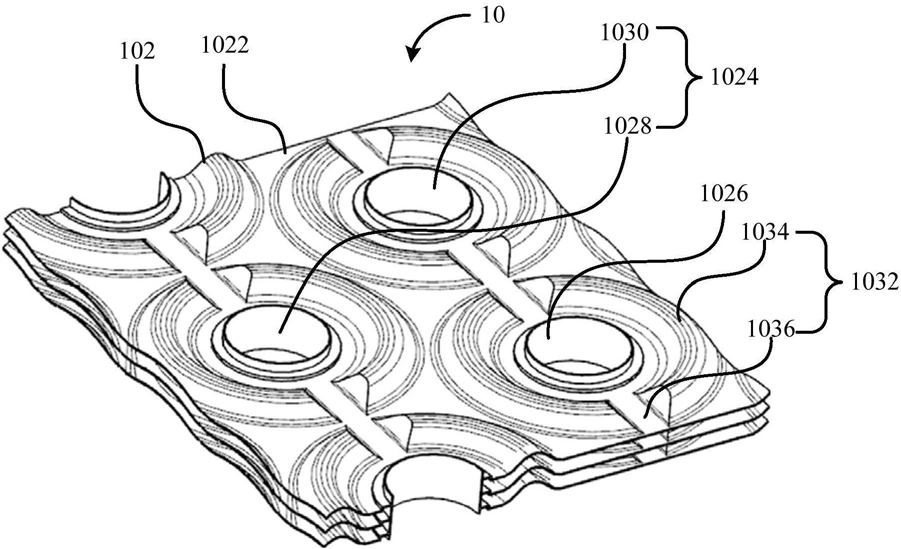

1.一种翅片组,其特征在于,包括至少一个翅片,每个所述翅片包括:翅片基板;

至少一个管孔组,每个所述管孔组包括至少一个管孔,每个所述管孔贯穿所述翅片基板的两侧;

凹凸结构,与所述翅片基板固定连接;

所述凹凸结构包括:

至少一个凸起,设于所述翅片基板侧壁上且沿所述管孔的轴向向外凸出;以及至少一个凹槽,平行于所述管孔端面且贯穿所述凸起设置,其中,所述凹凸结构通过所述凹槽和所述凸起对两个所述翅片之间的流体进行导向。

2.根据权利要求1所述的翅片组,其特征在于,所述凹槽的内表面中在所述管孔轴向上与所述翅片基板距离最近的点与所述翅片基板在所述管孔轴向上呈第一距离;

其中,所述第一距离不大于所述凸起的波峰与所述翅片基板在所述管孔轴向上的第二距离。

3.根据权利要求1所述的翅片组,其特征在于,所述凹槽沿平行于所述流体流向和所述管孔轴向的第一截面呈梯形。

4.根据权利要求3所述的翅片组,其特征在于,所述梯形靠近所述翅片基板的底边的长度不大于5mm。

5.根据权利要求2所述的翅片组,其特征在于,所述凹槽的所述内表面与第一截面垂直。

6.根据权利要求1所述的翅片组,其特征在于,所述凸起绕至少一个所述管孔分布,且所述凸起的波峰和波谷的轮廓线均呈闭合弧形。

7.根据权利要求6所述的翅片组,其特征在于,所述波峰的轮廓线的几何中心、所述波谷的轮廓线的几何中心均与所述凸起围绕的至少一个所述管孔分布的几何中心重合。

8.根据权利要求7所述的翅片组,其特征在于,所述波峰的轮廓线、所述波谷的轮廓线和所述凸起围绕的至少一个所述管孔均关于任一平行于所述流体流向和所述管孔轴线的平面对称分布。

9.根据权利要求8所述的翅片组,其特征在于,所述波峰的轮廓线、所述波谷的轮廓线和所述凸起围绕的至少一个所述管孔均关于所述几何中心对称分布。

10.根据权利要求9所述的翅片组,其特征在于,当所述凹槽的数量不少于两个时,所述凹槽相对于所述凸起的几何中心对称分布。

11.根据权利要求2所述的翅片组,其特征在于,所述凸起包括一个所述波峰时,所述波峰在所述管孔轴向上的高度不等。

12.根据权利要求6所述的翅片组,其特征在于,所述凸起包括至少两个所述波峰时,所述波峰的轮廓线上各点在所述管孔轴向上的高度不等;和/或所述波谷的轮廓线上各点在所述管孔轴向上的高度不等。

13.根据权利要求12所述的翅片组,其特征在于,在过所述管孔轴线的截面上,不同的所述波峰在所述管孔轴线上的高度不同;和/或不同的所述波谷在所述管孔轴线上的高度不同。

14.根据权利要求1所述的翅片组,其特征在于,每个所述管孔组包括:第一管孔;

第二管孔,与所述第一管孔沿垂直于所述流体流向呈第一间距,所述第二管孔与所述第一管孔沿所述流体流向呈第二间距;

其中,所述第一间距非零,所述管孔组的数量为多个,多个所述管孔组沿所述垂直于所述流体流向以第一预设间隔等距设置,多个所述管孔组沿所述流体流向以第二预设间隔等距设置。

15.根据权利要求14所述的翅片组,其特征在于,所述第二间距不大于22mm,所述第一预设间隔不大于25mm,所述第二预设间隔不大于22mm。

16.根据权利要求2所述的翅片组,其特征在于,所述凸起的所述波峰与所述翅片基板在所述管孔轴向上的第二距离不大于4mm;所述凸起表面上任一点的切平面与所述翅片基板面之间的夹角不大于50°;所述凹槽的所述内表面边缘上两个不同点在所述管孔径向上的第三距离不大于12mm。

17.一种翅片管换热器,其特征在于,包括:权利要求1至16中任一项所述的翅片组;

换热管,套设于所述翅片组的管孔内。

18.根据权利要求17所述的翅片管换热器,其特征在于,所述换热管的内径的范围为

5mm~9mm。
