专利号: 2017210958779
申请人: 美的集团股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

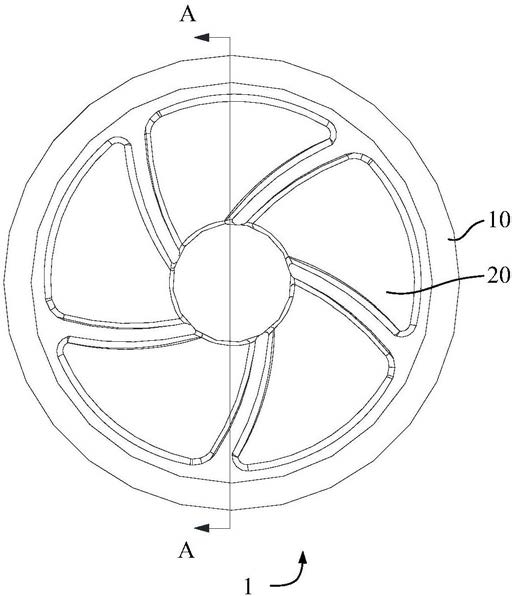

1.一种风扇组件,用于烹饪器具,其特征在于,包括:集流件,设置有内壁和外壁,所述内壁与所述外壁形成中空结构;

叶轮,位于所述内壁围成的安装孔内;

至少一个导流孔,设置在所述内壁上,所述至少一个导流孔与所述中空结构的空腔相连通。

2.根据权利要求1所述的风扇组件,其特征在于,所述至少一个导流孔的孔距的取值范围为0.5mm至5mm。

3.根据权利要求1所述的风扇组件,其特征在于,所述内壁壁厚的取值范围为0.5mm至15mm。

4.根据权利要求1所述的风扇组件,其特征在于,所述外壁至所述安装孔的几何中心的距离与所述内壁至所述安装孔的几何中心的距离之差的取值范围为大于等于0.025dmm;

其中,所述d为所述叶轮的叶尖至所述叶轮的几何中心的距离。

5.根据权利要求1至4中任一项所述的风扇组件,其特征在于,所述至少一个导流孔均布于所述内壁上。

6.根据权利要求1至4中任一项所述的风扇组件,其特征在于,所述至少一个导流孔包括以下任一种或其组合:至少一个圆形导流孔、至少一个椭圆形导流孔及至少一个多边形导流孔。

7.根据权利要求1至4中任一项所述的风扇组件,其特征在于,还包括:电机,连接所述叶轮。

8.根据权利要求7所述的风扇组件,其特征在于,还包括:支架,设置在所述集流件上,所述电机设置在所述支架上。

9.根据权利要求1至4中任一项所述的风扇组件,其特征在于,还包括:吸音装置,设置在所述集流件上。

10.根据权利要求1至4中任一项所述的风扇组件,其特征在于,所述集流件为一体式结构。

11.一种烹饪器具,其特征在于,包括:如权利要求1至10中任一项所述的风扇组件。

12.根据权利要求11所述的烹饪器具,其特征在于,所述烹饪器具为微波炉。
