专利号: 2017206584763
申请人: 天津芸熙生物技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-04-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

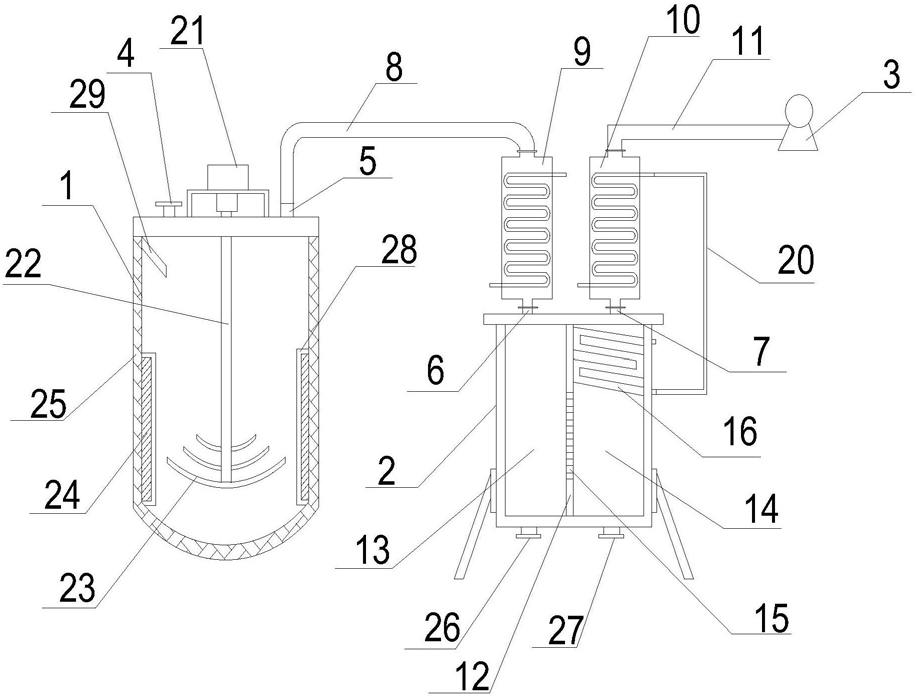

1.一种提纯用减压蒸馏装置,包括反应釜、接收罐和真空泵,所述反应釜上端设有第一进口和第一出口,所述接收罐上端设有第二进口和第二出口,所述第一出口和第二进口之间依次连接输送管和一级冷凝器,所述第二出口和真空泵之间依次连接二级冷凝器和真空管,其特征在于:所述接收罐内竖直设有挡板,所述挡板将所述接收罐内部分隔为一级收集腔和二级收集腔,所述一级冷凝器位于所述一级收集腔的上端,所述二级冷凝器位于所述二级收集腔的上端,所述挡板的中部设有第一通孔,所述一级收集腔和二级收集腔通过第一通孔相连通,所述二级收集腔的上端固定设有蛇形换热板,所述蛇形换热板的下端位于所述第一通孔的上端,所述蛇形换热板上设有若干个第二通孔,所述蛇形换热板的两个自由端上分别设有第三进口和第三出口,所述二级冷凝器的介质出口与第三进口通过导管相连接。

2.根据权利要求1所述的一种提纯用减压蒸馏装置,其特征在于:所述反应釜上端固定设有电机,所述反应釜内设有搅拌轴,所述搅拌轴的一端与所述电机的输出端连接,所述搅拌轴的另一端设有多个搅拌桨,所述反应釜内壁上设有PTC陶瓷发热片,所述反应釜外壁上设有保温层。

3.根据权利要求1所述的一种提纯用减压蒸馏装置,其特征在于:所述蛇形换热板倾斜设置在所述二级收集腔中,所述蛇形换热板的倾斜角度为15°-25°。

4.根据权利要求1所述的一种提纯用减压蒸馏装置,其特征在于:所述一级收集腔下端设有第一出料口,所述二级收集腔下端设有第二出料口。

5.根据权利要求1所述的一种提纯用减压蒸馏装置,其特征在于:所述一级冷凝器的冷却介质为去离子水,所述二级冷凝器和蛇形换热板的冷却介质为饱和食盐水。

6.根据权利要求2所述的一种提纯用减压蒸馏装置,其特征在于:多个所述搅拌桨的个数为3个以上,多个所述搅拌桨呈弧形,多个所述搅拌桨由下至上直径依次减小。

7.根据权利要求2所述的一种提纯用减压蒸馏装置,其特征在于:所述PTC陶瓷发热片的外侧设有不锈钢板。

8.根据权利要求1所述的一种提纯用减压蒸馏装置,其特征在于:所述第一进口的下端设有导流板,所述导流板倾斜设置在所述反应釜的内壁上。
