专利号: 2017200216289
申请人: 北京万集科技股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-04-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

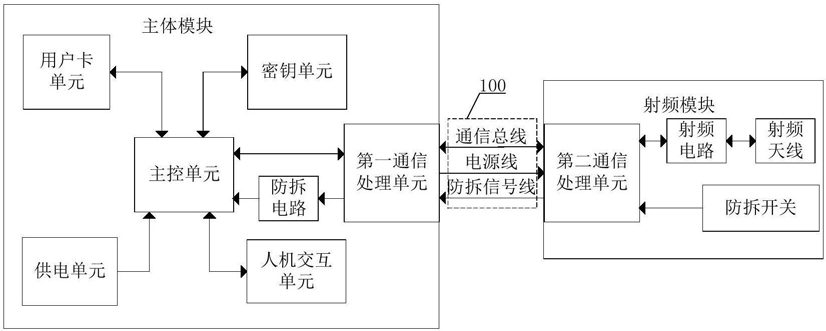

1.一种射频模块分离式防拆卸电子标签,其特征在于,包括主体模块、连接线束和射频模块,其中:所述主体模块与所述射频模块通过所述连接线束相连;

所述连接线束包括通信总线、电源线和防拆信号线;

所述射频模块安装在汽车挡风玻璃上,且内置防拆开关;

所述主体模块内嵌于汽车内,通过采集所述防拆信号线的状态,判断OBU拆卸状态。

2.根据权利要求1所述的一种射频模块分离式防拆卸电子标签,其特征在于,所述的主体模块包括主控单元、用户卡单元、密钥单元、供电单元、人机交互单元、第一通信处理单元和防拆电路。

3.根据权利要求1所述的一种射频模块分离式防拆卸电子标签,其特征在于,所述射频模块包括第二通信处理单元、射频电路、射频天线和防拆开关。

4.根据权利要求1所述的一种射频模块分离式防拆卸电子标签,其特征在于,所述主体模块通过通信总线与所述射频模块进行信息交互。

5.根据权利要求2所述的一种射频模块分离式防拆卸电子标签,其特征在于,所述防拆电路置于所述第一通信处理单元与所述主控单元之间,使得无论是所述射频模块被拆,还是所述连接线束断开,均能改变所述防拆信号线的状态。

6.根据权利要求1至3中任一项所述的一种射频模块分离式防拆卸电子标签,其特征在于,所述第一通信处理单元和第二通信处理单元对所述通信总线中传输的信号进行处理,保证信号传输稳定性,提高信号传输质量。
