专利号: 2017115006466
申请人: 温州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

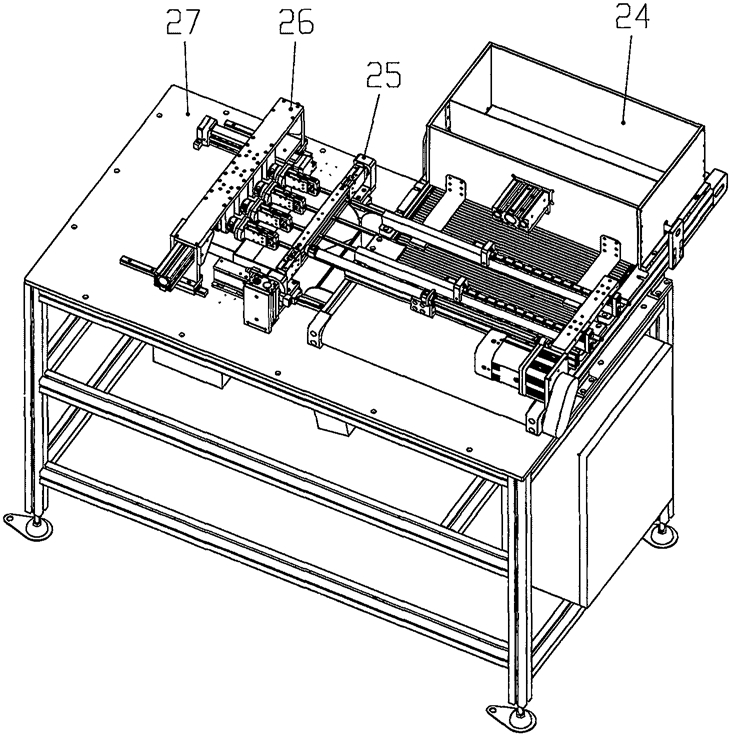

1.一种钣金型材的柔性挤压成型设备,其特征在于组成如下:包括:输出机构、夹紧机构、扭转机构、骨架,所述输出机构、夹紧机构、扭转机构固连于所述骨架上;

所述输出机构用于将钣金条逐条输出并推出一段距离;

所述夹紧机构用于将所述钣金条进行夹紧固定;

所述扭转机构用于将所述钣金条进行扭转九十度;

所述输出机构,包括:输送带、输送电机、料槽、拨料电机、拨料轴、凸轮、推料机构,所述输送电机连接于所述输送带,所述料槽位于所述输送带的上部;所述拨料轴活动连接于所述料槽,所述拨料电机通过链传动机构连接于所述拨料轴,所述拨料轴上固连有所述凸轮;

所述推料机构位于所述输送带的上部,所述推料机构用于实现钣金条的逐条推出;

所述钣金条分为还未被所述推料机构推出的待推钣金条和正在被所述推料机构推出的推出钣金条;在所述待推钣金条的上部设置有侧压板、中间压板、长压板,所述待推钣金条位于所述侧压板、中间压板、长压板的下部;所述推出钣金条位于所述侧压板和所述中间压板的中间,且所述推出钣金条未被所述侧压板和所述中间压板所压住;所述推出钣金条位于所述侧压板和所述长压板的中间,且所述推出钣金条未被所述侧压板和所述长压板所压住。

2.根据权利要求1所述的钣金型材的柔性挤压成型设备,其特征在于,所述扭转机构包括:滑动支架、推拉气缸、无杆气缸、推拉导轨、齿条、芯轴、齿轮、推料导轨、浮动接头、夹紧手指,所述推料导轨固连于所述骨架,所述滑动支架活动连接于所述推料导轨,所述无杆气缸与所述推料导轨平行布置,所述滑动支架固连于所述无杆气缸的活塞杆;所述推拉导轨固连于所述滑动支架,所述齿条活动连接于所述推拉导轨;所述推拉气缸的气缸体固连于所述滑动支架,所述推拉气缸的活塞杆通过所述浮动接头连接于所述齿条的一端;所述滑动支架上活动连接有所述芯轴,所述芯轴上固连有和所述齿条相匹配的所述齿轮,夹紧手指固连于所述芯轴。

3.根据权利要求2所述的钣金型材的柔性挤压成型设备,其特征在于,所述夹紧手指的数量为四个。

4.根据权利要求1所述的钣金型材的柔性挤压成型设备,其特征在于,所述拨料电机沿旋转方向做顺时针方向转动,所述拨料电机带动所述拨料轴和凸轮做顺时针方向转动。

5.根据权利要求1所述的钣金型材的柔性挤压成型设备,其特征在于,所述输送带的运动方向为从所述料槽运动至所述推料机构。
