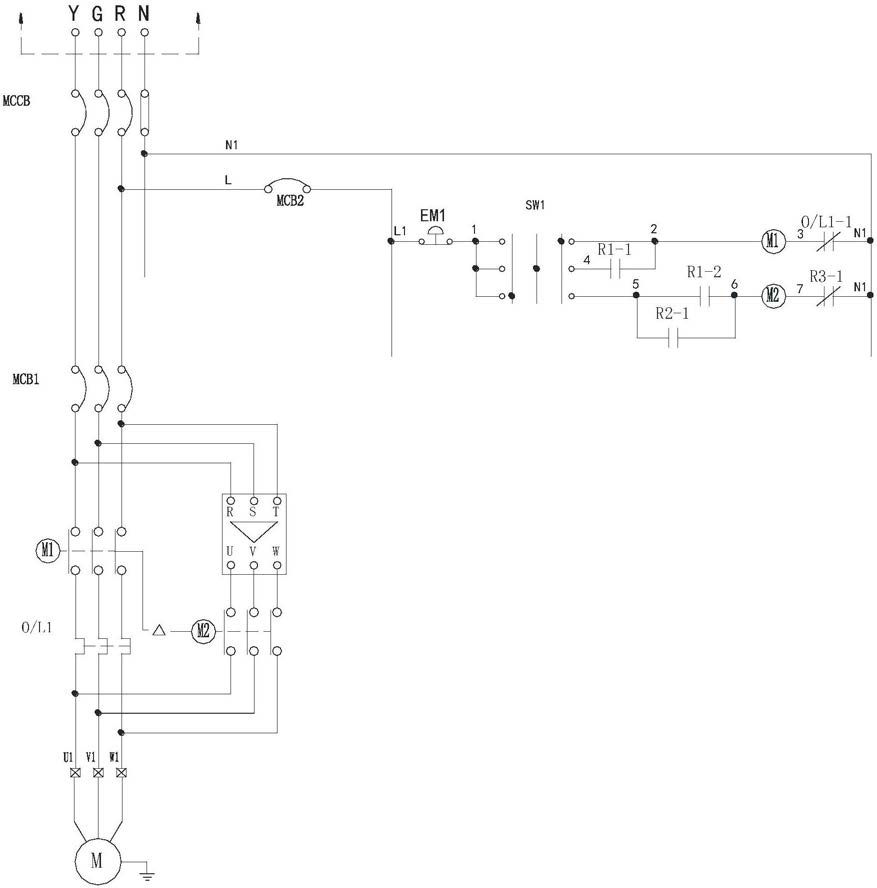

1.一种电机变频启停控制电路，其特征在于包括启停继电器R1、变频器、工频交流接触器M1、变频交流接触器M2、热继电器0/L1、变频运行继电器R2、选择开关SW1；电机马达一路通过热继电器0/L1、工频交流接触器M1与三相电源相连，另一路通过变频交流接触器M2、变频器与所述三相电源相连；所述启停继电器R1包括常开触点R1‑1、常开触点R1‑2、常开触点R1‑3，所述变频运行继电器R2包括常开触点R2‑1，所述热继电器0/L1包括常闭触点0/L1‑1，所述变频交流接触器M2包括常开触点M2‑1；所述选择开关SW1包括变频档位、工频档位；所述工频档位一端与单相电源相连，另一端通过常开触点R1‑1、工频交流接触器M1的控制端、常闭触点0/L1‑1与零线相连；所述变频档位一端与单相电源相连，另一端通过常开触点R1‑

2、变频交流接触器M2的控制端与零线相连；所述常开触点R2‑1与常开触点R1‑2并联，该常开触点R2‑1一端与所述变频档位相连，另一端与变频交流接触器M2的控制端相连；所述常开触点R1‑3、常开触点M2‑1串联后连接于所述变频器的控制接线排上用于控制变频器的启停；变频模式停止时，所述启停继电器R1断电停止工作，常开触点R1‑3断开，变频器减速停止电机马达，但变频器还在运行，此时变频运行继电器R2仍然处于工作状态，所以常开触点R2‑1连锁着变频交流接触器M2吸合，此时变频器和电机三相线未断开，电机马达转速开始根据频率下降，当频率将为0时，电机马达停止工作，即变频器输出端和电机马达之间的三相线断开。

2.如权利要求1所述的一种电机变频启停控制电路，其特征在于还包括微型断路器MCCB，所述工频交流接触器M1与所述变频器均通过该微型断路器MCCB与所述三相电源相连，所述选择开关SW1也通过该微型断路器MCCB与单相电源相连。

3.如权利要求2所述的一种电机变频启停控制电路，其特征在于还包括微型断路器WCB1，所述工频交流接触器M1与所述变频器均通过该微型断路器WCB1后与所述微型断路器MCCB相连。

4.如权利要求2所述的一种电机变频启停控制电路，其特征在于还包括微型断路器WCB2，所述选择开关SW1通过该微型断路器WCB2与所述微型断路器MCCB相连。

5.如权利要求2所述的一种电机变频启停控制电路，其特征在于还包括应急开关EM1，所述选择开关SW1通过该应急开关EM1与所述微型断路器MCCB相连。

6.如权利要求1所述的一种电机变频启停控制电路，其特征在于还包括变频器故障继电器R3，所述变频器故障继电器R3包括常闭触点R3‑1，所述变频交流接触器M2的控制端通过该常闭触点R3‑1与零线相连。

7.如权利要求1所述的一种电机变频启停控制电路，其特征在于所述选择开关SW1还包括有应急档位，所述应急档位一端与单相电源相连，另一端通过工频交流接触器M1的控制端、常闭触点0/L1‑1与零线相连。
