专利号: 2017114891984
申请人: 重庆三好纸业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

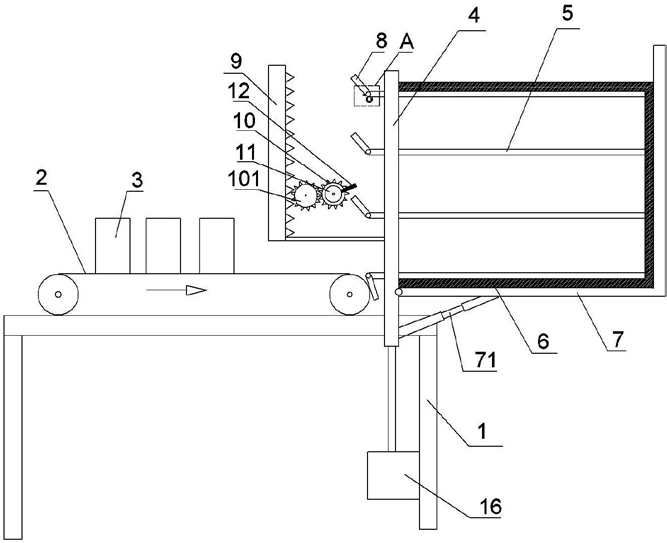

1.方包卫生纸装箱机,包括机架,其特征在于:所述机架上设有传送带和滑动架,所述滑动架能在机架上竖直自由滑动,机架上还设有用于驱动所述滑动架间歇性向下运动的驱动机构,滑动架位于所述传送带的出料端,所述滑动架上水平设置有若干个隔板,若干个隔板沿竖直方向分布,且隔板可拆卸连接在滑动架上,所述隔板靠近传送带的一端铰接有导向板,所述导向板倾斜设置,其远离隔板的一端为高端,隔板下端面上固定有一个棘轮,导向板下端面铰接有与棘轮啮合的棘爪;所述传送带出料端上方设有齿条,所述齿条与滑动架固定连接,所述齿条与滑动架之间设有第一齿轮、转动轴和第二齿轮,所述第一齿轮与齿条啮合,所述第二齿轮与第一齿轮啮合,且第二齿轮套设在转动轴上,转动轴外圆上固定连接有用于拨动导向板的拨杆。

2.根据权利要求1所述的方包卫生纸装箱机,其特征在于:所述滑动架上设有L形板和电动伸缩杆,所述L形板一端铰接在滑动架上,所述电动伸缩杆固设在滑动架上,且电动伸缩杆的一端与L形板外表面相抵。

3.根据权利要求2所述的方包卫生纸装箱机,其特征在于:所述驱动机构为液压缸。

4.根据权利要求3所述的方包卫生纸装箱机,其特征在于:所述机架上竖直设置有轨道,齿条滑动连接在轨道中。

5.根据权利要求4所述的方包卫生纸装箱机,其特征在于所述隔板和传送带均采用金属材料制成。

6.根据权利要求5所述的方包卫生纸装箱机,其特征在于:所述拨杆采用塑胶制成。
