专利号: 2017114879037
申请人: 海斯比得(武汉)石油科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

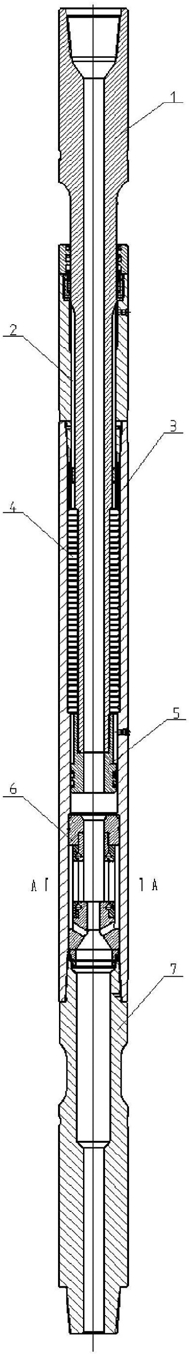

1.一种水力振荡器,包括壳体、芯轴、活塞、弹簧和阀轴总成,所述芯轴伸入至所述壳体内且通过花键套与所述壳体花键连接,所述活塞与所述芯轴固连,所述弹簧套设于所述芯轴上且夹设于所述活塞与所述花键套之间,其特征在于:所述阀轴总成包括与所述壳体固连的阀轴以及可转动套装于所述阀轴上的阀套,所述阀轴具有轴向流道、与所述轴向流道导通的回流流道以及与所述轴向流道导通且沿所述阀轴周向环形设置的多个第一导液孔,所述阀套具有沿其周向环形设置且可与各所述第一导液孔导通的多个第二导液孔,所述第一导液孔与所述第二导液孔导通时构成一折向流道;

所述阀套与所述壳体之间形成有与所述回流流道连通的环空流道;

每一所述第一导液孔的轴线与该第一导液孔入口端所对应的阀轴径向线之间具有一夹角,各所述第一导液孔组成第一旋流式导液通道;

每一所述第二导液孔的轴线与该第二导液孔入口端所对应的阀套径向线之间具有一夹角,各所述第二导液孔组成第二旋流式导液通道,所述第二旋流式导液通道的旋向与所述第一旋流式导液通道的旋向相反;

阀轴内管呈文丘里结构,以增大各第一导液孔周围的流体流速;

所述回流流道包括沿所述阀轴周向环形设置的多个回流孔,各所述回流孔均自所述环空流道侧向所述轴向流道侧向下倾斜设置。

2.如权利要求1所述的水力振荡器,其特征在于:所述第一导液孔和所述第二导液孔的数量均为3 8个。

~

3.如权利要求1所述的水力振荡器,其特征在于:所述折向流道的转折角为30°90°。

~

4.如权利要求1所述的水力振荡器,其特征在于:所述第二导液孔的孔径大于所述第一导液孔的孔径。

5.如权利要求1所述的水力振荡器,其特征在于:所述阀轴外壁呈台阶轴结构且外壁小直径段位于该阀轴靠近所述活塞的一侧,所述外壁小直径段上螺接有锁紧螺母,所述阀套套装于所述外壁小直径段上且夹设于所述锁紧螺母与所述阀轴外壁台阶面上。

6.如权利要求5所述的水力振荡器,其特征在于:所述壳体底部螺纹连接有下部接头,于所述活塞下方的所述壳体内壁上加工有台肩,所述锁紧螺母顶端与所述台肩抵接,所述阀轴底端与所述下部接头抵接。
