专利号: 2017114829343
申请人: 佛山市南海区联合广东新光源产业创新中心
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

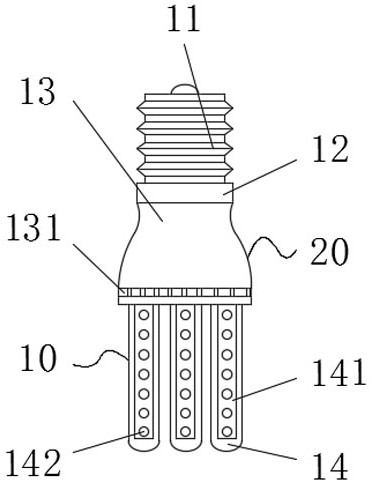

1.一种高效散热型LED灯,其特征在于:包括灯体组件(10)和散热装置(20),所述灯体组件(10)包括螺口(11)、电路板(12)、灯壳(13)和灯管(14),所述螺口(11)下表面设置有所述电路板(12),所述电路板(12)与所述螺口(11)固定连接,所述电路板(12)下方设置有所述灯壳(13),所述灯壳(13)与所述电路板(12)固定连接,所述灯壳(13)下方设置有所述灯管(14),所述灯管(14)与所述灯壳(13)固定连接,所述散热装置(20)包括冷却块(21)和无声风扇(22),所述冷却块(21)位于所述灯壳(13)内腔,并与所述灯壳(13)内腔壁固定连接,所述冷却块(21)上方设置有所述无声风扇(22),所述无声风扇(22)与所述灯壳(13)内腔壁固定连接,所述无声风扇(22)与所述电路板(12)电性连接,所述灯管(14)内腔设置有芯片(141),所述芯片(141)与所述灯壳(13)下表面固定连接,所述芯片(141)外表壁设置有LED灯(142),所述LED灯(142)与所述芯片(141)外表壁固定连接。

2.根据权利要求1所述的一种高效散热型LED灯,其特征在于:所述灯壳(13)下端开设有散热窗(131),外表壁开设有进风口(132),所述散热窗(131)位于所述冷却块(21)下方。

3.根据权利要求1所述的一种高效散热型LED灯,其特征在于:所述冷却块(21)中间位置开设有圆孔(211),所述圆孔(211)分别与所述灯管(14)上端对应。

4.根据权利要求1所述的一种高效散热型LED灯,其特征在于:所述无声风扇(22)上端设置有风管(221),所述风管(221)一端与所述无声风扇(22)固定连接,另一端贯穿所述灯壳(13)外壁。
