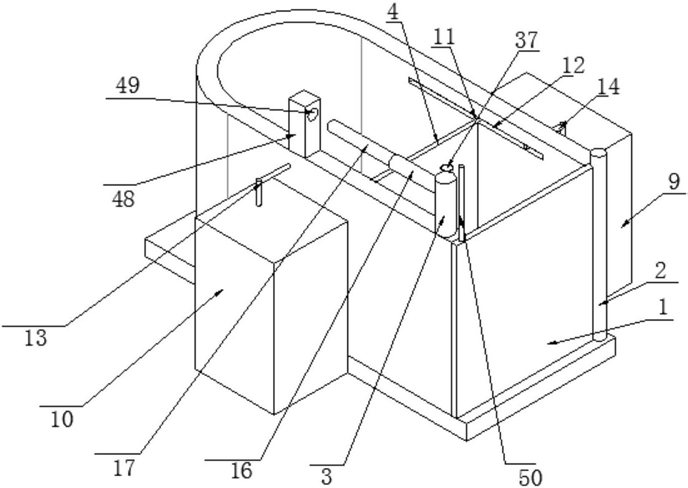

1.一种老年人护理沐浴装置,设置有浴缸主体,其特征在于:该浴缸主体的一端开有进出口,该进出口处设置有密封门(1),密封门(1)的一侧设置有转动轴(2),该转动轴(2)与所述浴缸主体铰接,所述浴缸主体的顶部水平设置有可伸缩扶手,该可伸缩扶手通过固定柱(3)与所述浴缸主体固定,所述浴缸主体底部设置有传动机构,该传动机构与所述转动轴(2)连接,在打开密封门(1)的同时,密封门(1)会带动转动轴(2)正向转动,转动轴(2)能驱动传动机构带动可伸缩扶手伸长;在关闭密封门时,驱动转动轴(2)反向转动,同时驱动传动机构带动可伸缩扶手缩短;
所述浴缸主体内设置隔水板(4),该隔水板(4)的侧壁开有收纳槽(5),该收纳槽(5)内安装有限位条(6),所述隔水板(4)的内部设置有伸缩机构,该伸缩机构带动该限位条(6)伸出或缩进收纳槽(5),所述隔水板(4)的内部还设置有散热管(7),所述限位条(6)上开有与散热管(7)相配合的连接涵管(8),所述散热管(7)的两端分别穿出所述收纳槽(5)的槽底,并伸入所述连接涵管(8)中;
所述浴缸主体两侧的外壁面分别设置有热水箱(9)和蓄水箱(10),内壁面开有与所述限位条(6)相配合的竖直卡槽(11)和水平卡槽(12),竖直卡槽(11)与水平卡槽(12)连通,所述水平卡槽(12)内设置有与所述连接涵管(8)相配合的排水管(13)和进水管(14),该进水管(14)和排水管(13)分别与所述热水箱(9)和蓄水箱(10)连通,所述浴缸主体的底面开有隔水板插槽(15),隔水板插槽(15)的两端分别与所述浴缸主体两侧的竖直卡槽(11)连通;
所述伸缩机构设置有第一锥齿轮(40)和第二锥齿轮(41),该第二锥齿轮(41)与动力杆(42)的一端连接,该动力杆(42)的另一端穿出所述隔水板(4)的顶部与转动把手固定;
所述第二锥齿轮(41)与第一锥齿轮(40)啮合,所述第一锥齿轮(40)设置有转动杆(43),该转动杆(43)的两端分别开有旋转方向相反的螺纹,所述转动杆(43)的两端均设置螺母(44),该螺母(44)与所述转动杆(43)螺纹连接,所述螺母(44)与推杆(45)的一端固定,该推杆(45)的另一端穿出所述收纳槽(5)的槽底与限位条(6)固定。
2.根据权利要求1所述老年人护理沐浴装置,其特征在于:所述可伸缩扶手设置有一级扶手杆(16)和二级扶手杆(17),其中,一级扶手杆(16)与所述固定柱(3)固定,二级扶手杆(17)套设在一级扶手杆(16)内,所述传动机构驱动二级扶手杆(17)伸出或缩进所述一级扶手杆(16)。
3.根据权利要求2所述老年人护理沐浴装置,其特征在于:所述二级扶手杆(17)的底部还设置有限位卡条(18),所述一级扶手杆(16)内壁开有与限位卡条(18)相配合的限位卡槽(19),所述限位卡条(18)卡入所述限位卡槽(19)内,所述二级扶手杆(17)底部开有螺孔(20);
所述传动机构设置有与所述螺孔(20)配合的螺纹杆(21),该螺纹杆(21)的一端与所述二级扶手杆(17)螺纹连接,所述螺纹杆(21)的另一端与小锥齿轮(22)连接,该小锥齿轮(22)与水平设置的大锥齿轮(23)啮合,该大锥齿轮(23)与连接杆(24)的一端连接,连接杆(24)的另一端沿所述固定柱(3)的中轴线延伸至浴缸主体底部,并分别与第一从动轮(25)和第二从动轮(26)连接;
其中,第一从动轮(25)由第一主动轮(27)驱动,该第一主动轮(27)与小齿轮(28)连接,小齿轮(28)与大齿轮(29)啮合,所述转动轴(2)驱动大齿轮(29)水平转动;
所述第二从动轮(26)由第二主动轮(30)驱动,该第二主动轮(30)与传动杆(31)的一端固定,该传动杆(31)的另一端沿所述浴缸主体的侧壁穿出所述浴缸主体,并与转动柄(32)固定。
4.根据权利要求2所述老年人护理沐浴装置,其特征在于:所述传动机构设置有大锥齿轮(23)和小锥齿轮(22),该大锥齿轮(23)和小锥齿轮(22)均设置在所述一级扶手杆(16)内部,所述小锥齿轮(22)与螺纹杆(21)连接,所述二级扶手杆(17)底部开有与螺纹杆(21)相配合的螺孔(20),所述螺纹杆(21)与二级扶手杆(17)螺纹连接,所述二级扶手杆(17)的底部还设置有限位卡条(18),所述一级扶手杆(16)内壁开有与限位卡条(18)相配合的限位卡槽(19),所述限位卡条(18)卡入所述限位卡槽(19)内;
所述大锥齿轮(23)与连接杆(24)的一端连接,该连接杆(24)的另一端沿所述固定柱(3)的中轴线延伸至所述浴缸主体的底部,并与皮带传动机构中的从动轮(33)固定,该皮带传动机构中的主动轮(34)与小齿轮(28)固定,小齿轮(28)与大齿轮(29)啮合,所述转动轴(2)驱动大齿轮(29)水平转动;
所述从动轮(33)还与双向离心离合器(35)的从动部固定,双向离心离合器(35)的主动部与传动电机(36)的传动轴固定。
5.根据权利要求1所述老年人护理沐浴装置,其特征在于:所述隔水板(4)上开有注水口(37),注水口(37)与所述散热管(7)连通,所述注水口(37)处设置电磁阀,该电磁阀的电源端通过按键开关与电源连接,所述进水管(14)上设置有抽水泵(38),该抽水泵(38)的电源端通过按钮开关与电源连接。
6.根据权利要求1所述老年人护理沐浴装置,其特征在于:所述散热管(7)在隔水板(4)内部呈S型分布,所述散热管(7)的管口设置有防水密封垫(39)。
7.根据权利要求1所述老年人护理沐浴装置,其特征在于:所述收纳槽(5)的槽底设置有限位柱(46),所述限位条(6)上开有与该限位柱(46)相对应的限位柱过孔(47),所述限位柱(46)伸入该限位柱过孔(47)中。
