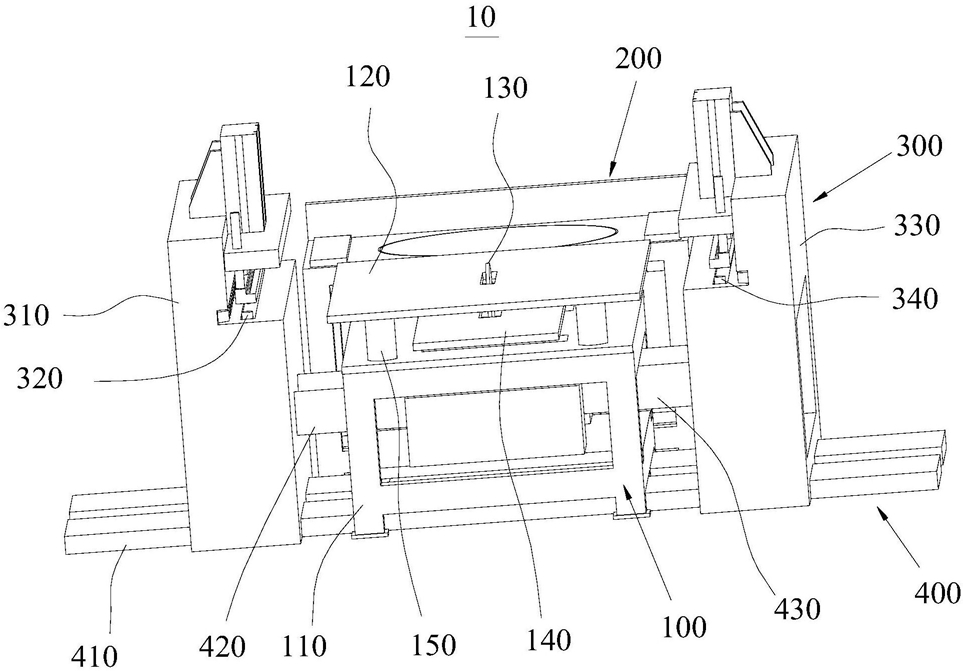

1.一种具有转向功能的钢板切割装置,其特征在于,包括切割机构、钢板转向机构及钢板输送机构;
所述切割机构包括支撑架台、辅助支撑板、切割片、切割抬升平台、升降驱动器及多个垫高柱,所述升降驱动器安装于所述支撑架台上,所述切割抬升平台安装于所述升降驱动器的输出端上,所述切割片设置于所述切割抬升平台上,每个所述垫高柱的第一端均与所述支撑架台连接,每个所述垫高柱的第二端均与所述辅助支撑板连接,所述辅助支撑板具有钢板进料端及钢板出口端,所述辅助支撑板上开设有切割避空孔,所述切割抬升平台用于驱动所述切割片向靠近或者远离所述辅助支撑板的方向运动;
所述钢板转向机构包括转向支撑架、转向传输带、钢板限位块、转盘、转向驱动器及转盘抬升器,所述转向支撑架与所述辅助支撑板连接,所述转向传输带安装于所述转向支撑架上,所述钢板限位块安装于所述转向支撑架远离所述切割机构的一端,所述转盘设置于所述转向支撑架上,所述转向驱动器用于驱动所述转盘旋转,所述转盘抬升器用于驱动所述转盘向靠近或者远离所述转向支撑架的方向运动。
所述钢板输送机构包括第一固定座、第一钢板传输拨杆、第一拨杆驱动器、第二固定座、第二钢板传输拨杆及第二拨杆驱动器,所述第一固定座设置于所述支撑架台的第一端,所述第一钢板传输拨杆设置于所述第一固定座上,所述第一拨杆驱动器用于驱动所述第一钢板传输拨杆向靠近或者远离所述转向支撑架的方向运动,所述第二固定座设置于所述支撑架台的第二端,所述第二钢板传输拨杆设置于所述第二固定座上,所述第二拨杆驱动器用于驱动所述第二钢板传输拨杆向靠近或者远离所述转向支撑架的方向运动。
2.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述升降驱动器为电缸。
3.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,多个所述垫高柱均为圆柱体结构。
4.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述钢板限位块为长方体结构。
5.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述转盘为圆柱体结构。
6.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述转向驱动器为伺服电机。
7.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述第一固定座还设置有第一钢板夹紧组件,所述第一钢板夹紧组件用于夹持钢板。
8.根据权利要求7所述的具有转向功能的钢板切割装置,其特征在于,所述第一钢板夹紧组件包括第一夹持升降驱动器、第一固夹持固定板、第一夹持板及多个第一夹持滚轮,所述第一固夹持固定板安装于所述第一固定座上,所述第一夹持升降驱动器安装于所述第一固夹持固定板上,所述第一夹持板安装于所述第一夹持升降驱动器的输出端上,多个所述第一夹持滚轮均安装于所述第一夹持板上,所述第一夹持升降驱动器用于驱动所述第一夹持板向靠近或者远离所述辅助支撑板的方向移动。
9.根据权利要求1所述的具有转向功能的钢板切割装置,其特征在于,所述第二固定座还设置有第二钢板夹紧组件,所述第二钢板夹紧组件用于夹持钢板。
10.根据权利要求9所述的具有转向功能的钢板切割装置,其特征在于,所述第二钢板夹紧组件包括第二夹持升降驱动器、第二固夹持固定板、第二夹持板及多个第二夹持滚轮,所述第二固夹持固定板安装于所述第二固定座上,所述第二夹持升降驱动器安装于所述第二固夹持固定板上,所述第二夹持板安装于所述第二夹持升降驱动器的输出端上,多个所述第二夹持滚轮均安装于所述第二夹持板上,所述第二夹持升降驱动器用于驱动所述第二夹持板向靠近或者远离所述辅助支撑板的方向移动。
