专利号: 2017114644686
申请人: 宁波鑫神泽汽车零部件有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

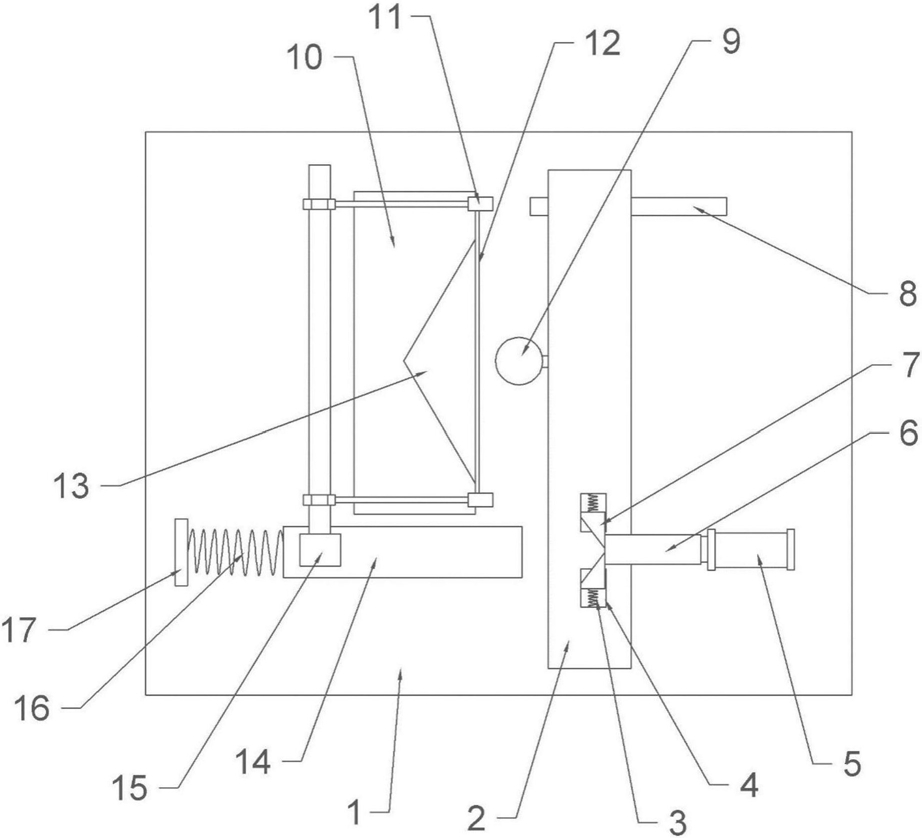

1.汽车零件用加工装置,包括基座和用于固定板状汽车零件的工装,所述基座上设有模具;其特征在于:还包括滚珠、齿条、齿轮、双向丝杆、螺纹件、驱动杆、驱动板和可驱动驱动杆水平运动的驱动机构;所述驱动机构位于基座上端,所述滚珠与驱动板连接,所述驱动板与基座滑动连接,所述模具靠近滚珠的侧部设有斜槽,所述斜槽呈三角形,工装分别位于模具两端且与模具滑动连接,所述基座上滑动连接有第一斜块和第二斜块,所述第一斜块和第二斜块倾斜角度相反,所述第一斜块和第二斜块均与连接板滑动连接,所述驱动杆与第一斜块和第二斜块相抵;所述齿条的宽度大于驱动杆的宽度,所述齿条可与第一斜块和第二斜块相抵,所述齿条与基座滑动连接,所述齿条与齿轮啮合,所述齿轮与双向丝杆连接,所述双向丝杆两端分别与螺纹件螺纹连接,两个螺纹件分别与工装固定连接,在基座与齿条间设有弹簧。

2.根据权利要求1所述的汽车零件用加工装置,其特征在于:所述驱动机构为气缸。

3.根据权利要求1所述的汽车零件用加工装置,其特征在于:所述驱动机构包括固定座、导杆、导座、第一连杆和第二连杆,所述导座与基座固定连接,所述固定座上端设有支架,所述支架上部设有电机,所述电机输出轴连接有转盘,所述转盘偏心处设有凸起;所述导杆与转盘滑动配合,所述导杆设有弧形槽,所述凸起位于弧形槽内且与弧形槽滑动配合;

所述第一连杆中部与导杆连接;所述第一连杆一端与支架下端铰接,所述第一连杆另一端与第二连杆一端铰接,所第二连杆另一端与驱动杆一端铰接,所述驱动杆穿过导座。

4.根据权利要求2或3所述的汽车零件用加工装置,其特征在于:还包括压簧,所述驱动板设有第一凹槽和第二凹槽,所述第一斜块位于第一凹槽内且与第一凹槽滑动连接;第二斜块位于第二凹槽内且与第二凹槽滑动连接,所述第一斜块和第一凹槽槽底间设有压簧,所述第二斜块和第二凹槽槽底间设有压簧。

5.根据权利要求4所述的汽车零件用加工装置,其特征在于:所述模具与基座可拆卸连接。
