专利号: 2017114614553
申请人: 宁波高新区盛文途纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

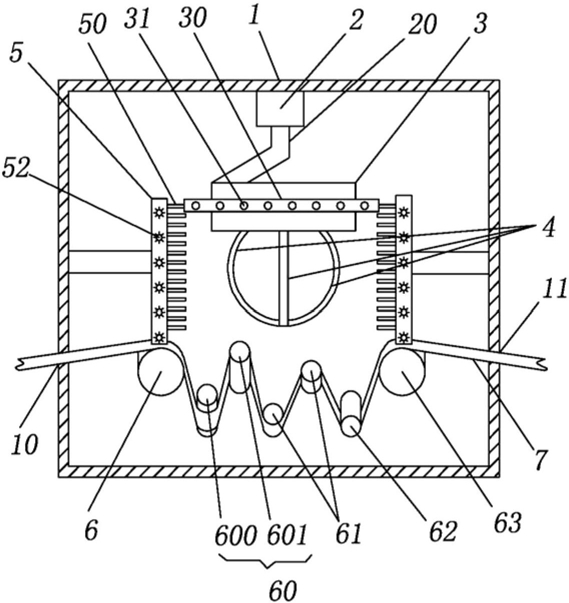

1.纺织品消毒装置,包括消毒室,所述消毒室的侧壁上设有进料口和出料口,其特征在于:消毒室内设有电机、转动盘、紫外灯、传动辊组和两个对称设在紫外灯两侧的清洁盘;所述电机固定在消毒室内,且电机的输出轴与所述转动盘固定连接;所述转动盘的底部与所述紫外灯固定连接,且转动盘的外壁上设有圆形的齿环,所述齿环上周向设有若干针孔;所述紫外灯包括若干中心对称的弧形灯管;所述清洁盘与消毒室的侧壁转动连接,清洁盘与消毒室的侧壁之间连接有转动轴,清洁盘的盘面上设有由若干凸针形成的针圈,所述凸针与所述针孔啮合,清洁盘的侧壁上设有若干用于清洁纺织品的毛刷;所述传动辊组位于所述紫外灯的下方,传动辊组包括进料辊、出料辊和若干用于将纺织品翻面的转向辊,所述进料辊、出料辊和转向辊均与消毒室的侧壁转动连接,且进料辊、出料辊分别对应在两个所述清洁盘的下方,所述转向辊位于进料辊和出料辊之间。

2.根据权利要求1所述的纺织品消毒装置,其特征在于:所述进料辊和出料辊均与消毒室的侧壁垂直连接。

3.根据权利要求2所述的纺织品消毒装置,其特征在于:所述进料辊和出料辊之间设有末端转向辊和若干转向辊对,每个转向辊对包括相互平行的转向辊一和转向辊二;且由进料辊至出料辊的方向,转向辊对与消毒室侧壁之间的夹角越来越大;所述末端转向辊位于转向辊对和出料辊之间。

4.根据权利要求3所述的纺织品消毒装置,其特征在于:所述传动辊组包括第一转向辊对和第二转向辊对,且第一转向辊对与消毒室侧壁之间的夹角为30°,第二转向辊对与消毒室侧壁之间的夹角为60°,所述末端转向辊与消毒室侧壁之间的夹角为90°。

5.根据权利要求1或4所述的纺织品消毒装置,其特征在于:所述清洁盘的盘面中心还固定连接有转动叶片。

6.根据权利要求5所述的纺织品消毒装置,其特征在于:所述毛刷包括连接柱和可挤压所述进料辊或者出料辊的穿孔毛,所述连接柱与所述清洁盘的侧壁固定连接,所述穿孔毛固定连接在连接柱远离清洁盘的端部。
