专利号: 2017114433613
申请人: 宁波雯泽纺织品有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2025-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

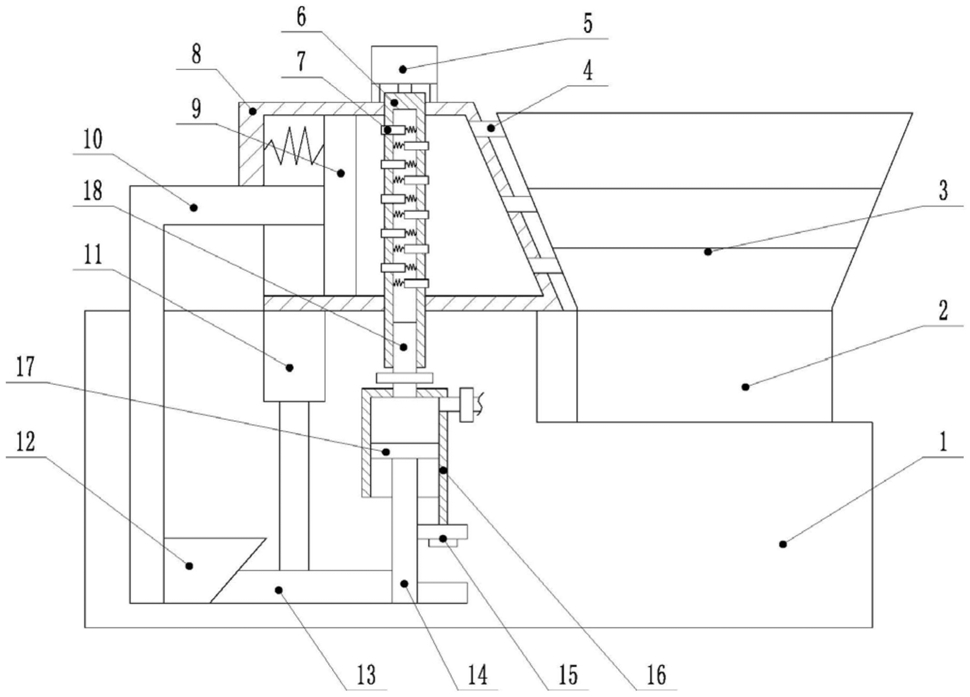

1.裤装纺织灰尘收集装置,包括机架,其特征在于,机架上固定有第一活塞缸,第一活塞缸与纺织机的纺纱架之间连通有连通管,第一活塞缸内滑动连接有第一活塞,第一活塞上固定连接有第一活塞杆,第一活塞缸内转动连接有空心转轴,转轴内滑动连接有中空的喷水杆,喷水杆穿过转轴的侧壁,喷水杆与转轴内壁之间连接有第二弹簧,喷水杆与转轴连通,喷水杆上均布有喷水孔,转轴内转动连接有进水管,进水管固定在机架上,活塞缸上固定有步进电机,步进电机的输出轴与转轴固定连接。

2.根据权利要求1所述的裤装纺织灰尘收集装置,其特征在于:所述机架上固定有第二活塞缸,第二活塞缸与进水管连通,进水管上安装有用于向转轴内通水的第一单向阀,第二活塞缸内滑动连接有第二活塞,第二活塞上固定连接有第二活塞杆,机架上固定有用于驱动第二活塞杆往复滑动的驱动机构,第二活塞缸上连通有进水管,进水管上安装有用于向第二活塞缸内通水的第二单向阀。

3.根据权利要求2所述的裤装纺织灰尘收集装置,其特征在于:所述驱动机构为气缸,气缸的输出轴与第二活塞杆固定连接。

4.根据权利要求3所述的裤装纺织灰尘收集装置,其特征在于:所述第一活塞与第一活塞缸缸壁之间连接有第一弹簧,第一活塞杆上一体成型有第一楔杆,第二活塞杆上一体成型有第二楔杆,第一楔杆与第二楔杆相抵。

5.根据权利要求4所述的裤装纺织灰尘收集装置,其特征在于:所述第二活塞缸上安装有用于提高步进电机转速的按钮,第二活塞杆上固定有用于与按钮相抵的触杆。

6.根据权利要求1-5中任一项所述的裤装纺织灰尘收集装置,其特征在于:所述喷水杆为两组,两组喷水杆相错地设置在转轴的两侧。
