1.一种聚乙二醇-壳聚糖-姜黄素聚合物，其特征在于，结构式如式(I)所示：

2.根据权利要求1所述聚乙二醇-壳聚糖-姜黄素聚合物，其特征在于，所述聚乙二醇-壳聚糖-姜黄素聚合物为聚乙二醇-壳聚糖-姜黄素纳米粒子。

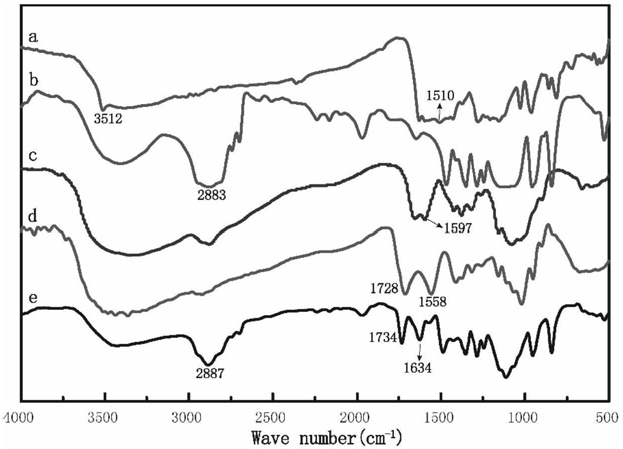

3.一种权利要求1或2所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，包括以下步骤：将姜黄素与琥珀酸酐反应生成羧基化姜黄素；

将羧基化姜黄素的羧基活化后，与壳聚糖溶液反应生成姜黄素-壳聚糖聚合物；

将羧基化聚乙二醇的羧基活化后与所述姜黄素-壳聚糖聚合物的乙酸溶液在保护气体氛围下搅拌反应48h～96h，纯化得到聚乙二醇-壳聚糖-姜黄素聚合物。

4.根据权利要求3所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，所述将姜黄素与琥珀酸酐反应生成羧基化姜黄素的步骤具体为：将所述姜黄素与所述琥珀酸酐溶解于二甲基亚砜中，加入催化剂4-二甲氨基吡啶，在

60℃下搅拌反应24～48h，将反应液滴入冷乙醚中，边滴边搅拌，析出黄色沉淀，分离并洗涤黄色沉淀，将得到的黄色固体在常温下真空干燥，即得羧基化姜黄素；优选的，所述姜黄素，所述琥珀酸酐和4-二甲氨基吡啶的摩尔比为1：1.2：1。

5.根据权利要求3所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，所述将羧基化姜黄素的羧基活化后，与壳聚糖溶液反应生成姜黄素-壳聚糖聚合物的步骤具体为：所述羧基化姜黄素和4-二甲氨基吡啶溶解于二甲基亚砜或N，N’-二甲基甲酰亚胺中，室温下搅拌反应2h，使羧基化姜黄素的羧基活化；

将壳聚糖溶于1％的乙酸水溶液中，将所述羧基化姜黄素的羧基化溶液滴入到所述壳聚糖溶液中，在保护气体氛围下继续搅拌反应48h～96h，然后将得到的悬浮液滴入到乙醇中，分离并洗涤沉淀，干燥，即得姜黄素-壳聚糖聚合物；

优选的所述壳聚糖的分子量为50000～200000；

优选的所述羧基化姜黄素与4-二甲氨基吡啶的摩尔比为1：1，所述羧基化姜黄素与壳聚糖单元的摩尔比为1：4。

6.根据权利要求3所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，所述将羧基化聚乙二醇的羧基活化的步骤具体为：将聚乙二醇、琥珀酸酐和4-二甲氨基吡啶溶于二氯乙烷中，在常温下搅拌反应48小时；

然后将反应液滴到到无水乙醚中，在-20℃放置至析出白色沉淀，分离并洗涤沉淀，干燥，得到羧基化聚乙二醇；优选的，所述聚乙二醇、琥珀酸酐和4-二甲氨基吡啶的摩尔配比为1：2：

1；

将羧基化聚乙二醇、N-羟基琥珀酰亚胺和1-乙基-3-(3-二甲基氨基丙基)碳二亚胺盐酸盐溶于二甲基亚砜或N，N’-二甲基甲酰亚胺中，室温下搅拌反应2h，使羧基化聚乙二醇的羧基活化；优选的所述羧基化聚乙二醇，N-羟基琥珀酰亚胺和1-乙基-3-(3-二甲基氨基丙基)碳二亚胺盐酸盐的摩尔配比为1：1：1.2，羧基化聚乙二醇与壳聚糖中氨基的摩尔比为1：

10。

7.根据权利要求3所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，纯化聚乙二醇-壳聚糖-姜黄素聚合物的步骤具体为：将羧基化聚乙二醇的羧基活化液与所述姜黄素-壳聚糖聚合物乙酸溶液的反应悬浮液滴入二氯乙烷和甲醇混合液中，析出沉淀，分离沉淀，并用二氯乙烷/甲醇洗涤，将固体加入到二氯乙烷和甲醇混合液中，离心清除上清液，用去离子水漂洗沉淀，冷冻干燥后得到聚乙二醇-壳聚糖-姜黄素聚合物。

8.根据权利要求3所述的聚乙二醇-壳聚糖-姜黄素聚合物的制备方法，其特征在于，还包括将所述聚乙二醇-壳聚糖-姜黄素聚合物制备聚乙二醇-壳聚糖-姜黄素纳米粒子的步骤，具体为：将所述聚乙二醇-壳聚糖-姜黄素聚合物溶解在1％的乙酸水溶液中，在截留分子量为

12-14kDa的条件下，加入纯水透析，通过6次换水，透析24小时以除去溶剂；然后对溶液超声波处理3次，脉冲开两秒，关两秒，再通过0.45μm的微孔滤膜过滤，得到聚乙二醇-壳聚糖-姜黄素纳米粒子。

9.一种载药聚乙二醇-壳聚糖-姜黄素纳米粒子，其特征在于，包括权利要求1所述的聚乙二醇-壳聚糖-姜黄素聚合物的纳米粒子和负载其上的抗癌药物，优选的，所述抗癌药物为疏水性抗癌药物，更优的，所述疏水性抗癌药物为米托蒽醌、多柔比星、表柔比星、全反式维甲酸、紫杉醇或甲氨蝶呤。

10.一种权利要求9所述的载药聚乙二醇-壳聚糖-姜黄素纳米粒子的制备方法，其特征在于，包括以下步骤：将抗癌药物溶解于N，N’-二甲基甲酰亚胺中，聚乙二醇-壳聚糖-姜黄素纳米粒子溶解于乙酸水溶液中，在截留分子量为12-14kDa的条件下避光透析，再通过0.45μm的微孔滤膜过滤，得到载药聚乙二醇-壳聚糖-姜黄素纳米粒子；优选的，透析过程为：每次加500ml纯水，前3h每1h换水一次，后6h每2h换水一次。
