1.一种掺杂硼酸锰镁镁离子电池正极材料，其特征在于，所述正极材料由如下成分组成：硝酸镁、硝酸锰份、氟化铵、硼酸三甲酯。

2.一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，所述方法包括如下步骤：(1)前处理：按权利要求1所述的成分称取原料，将硝酸镁、硝酸锰、氟化铵、硼酸三甲酯分别溶解，再分别量取各种溶解液混合，搅拌均匀得混合液；

(2)前驱物制备：向混合液中加入去离子水，搅拌得胶状混合物，再将胶状混合物装入钢罐中，升温反应得胶状沉淀并烘干，然后进行预烧处理得固体混合物，将固体混合物粉碎得前驱物；

(3)后处理：将前驱物与碳源化合物混合，加入分散剂，球磨后烘干，再烧结得电池正极材料。

3.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(1)中的硝酸镁、硝酸锰、氟化铵均分别溶解于无水乙醇，硼酸三甲酯溶解于甲醇。

4.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(1)中各种溶解液为按原子摩尔比Mg：Mn：B：F＝1：1：(2-2x)：4x，x＝0.005-0.05量取。

5.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(2)中的去离子水与混合液的体积比为0.9-1.1:1。

6.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(2)升温至150-250℃，保温12-72h。

7.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(2)所述预烧结为在惰性气体保护下，于200-350℃下预烧4-24h。

8.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(3)所述碳源化合物为活性炭、蔗糖、葡萄糖、聚乙二醇、柠檬酸中的一种或多种。

9.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(3)中碳源化合物与前驱物的重量比为0.1-0.5：1。

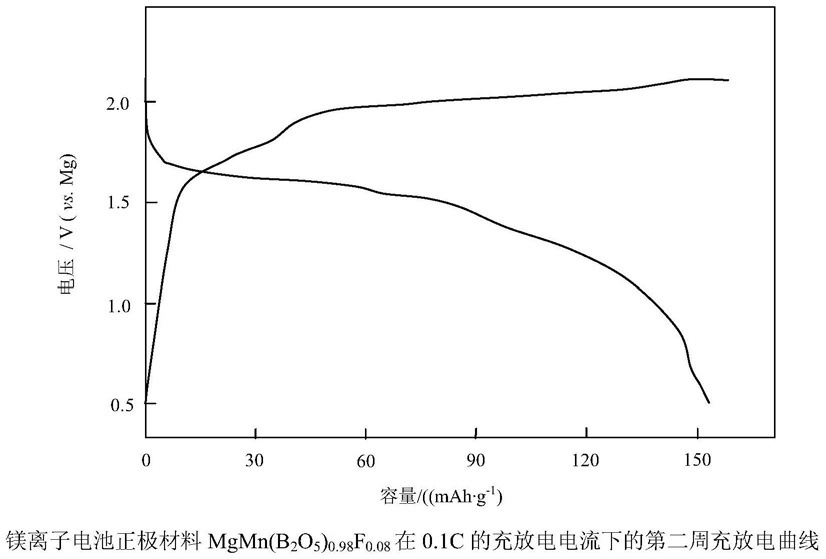

10.根据权利要求2所述的一种掺杂硼酸锰镁镁离子电池正极材料的制备方法，其特征在于，步骤(3)所述再烧结为在惰性气体保护下，于500-800℃下烧结4-12h。
