专利号: 2017114243591
申请人: 郑州秉茂达电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

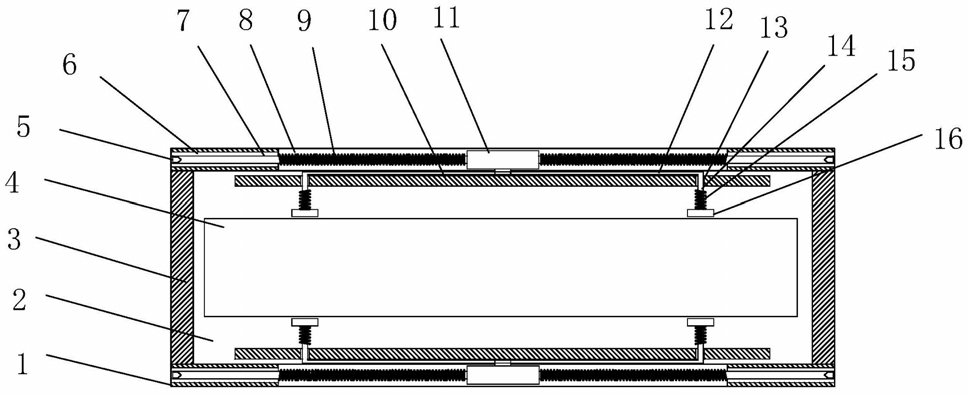

1.一种计算机硬盘快装减震托架,包括托架本体,其特征在于:所述托架本体包括两个上下布置的横板(1)和两个左右布置的竖板(3),两个横板(1)、两个竖板(3)围拢形成矩形框体式结构,该矩形框体式结构内部为硬盘容纳空间(2),在两个横板(1)上均设置有水平减震机构和竖直减震机构,其中水平减震机构包括水平安装板(10)、水平活动轴(7)、水平减震弹簧(9),所述水平安装板(10)设置在硬盘容纳空间(2)内,水平安装板(10)和横板(1)平行设置,在水平安装板(10)上方设置有螺母座(11),螺母座(11)两端均设置内螺纹,在横板(1)上设置有水平滑动槽(6),所述水平滑动槽(6)贯穿横板(1),横板(1)中间处设置操作缺口(8),螺母座(11)位于该操作缺口(8)内,在操作缺口(8)两侧的水平滑动槽(6)内分别设置一个水平活动轴(7),水平活动轴(7)和水平滑动槽(6)滑动配合,水平活动轴(7)内端通过螺纹安装的方式旋紧在螺母座(11)上,在每个水平活动轴(7)上套设一个水平减震弹簧(9),水平减震弹簧(9)两端分别与操作缺口(8)侧面、螺母座(11)侧面抵接;所述竖直减震机构包括竖直活动轴(14)、竖直减震弹簧(15)和橡胶块(16),在水平安装板(10)上设置有若干个竖直滑动槽(13),所述竖直活动轴(14)可滑动的安装在竖直滑动槽(13)内,竖直活动轴(14)底部安装橡胶块(16),竖直活动轴(14)上套设竖直减震弹簧(15),竖直减震弹簧(15)两端分别与橡胶块(16)和水平安装板(10)下表面抵接,硬盘(4)安装在硬盘容纳空间(2)内,且硬盘(2)上下两侧通过设置的橡胶块(16)支撑。

2.如权利要求1所述的一种计算机硬盘快装减震托架,其特征在于:所述水平活动轴(7)内端设置与螺母座(11)配合的外螺纹,水平活动轴(7)外端面设置内六角安装孔(5),水平活动轴(7)由水平滑动槽(6)外侧插入后通过内六角安装孔(5)辅助旋紧在螺母座(11)上,水平活动轴(7)旋入后,其外端面隐藏在水平滑动槽(6)内部。

3.如权利要求1所述的一种计算机硬盘快装减震托架,其特征在于:在每个水平安装板(10)上部安装有两个螺母座(11),两个螺母座(11)由水平安装板(10)中心向两侧对称设置,每个螺母座(11)两端均相应设置水平活动轴(7)和水平减震弹簧(9)。

4.如权利要求3所述的一种计算机硬盘快装减震托架,其特征在于:所述螺母座(11)和水平安装板(10)之间焊接连接。

5.如权利要求1所述的一种计算机硬盘快装减震托架,其特征在于:在每个水平安装板(10)一侧设置有四个橡胶块(16),四个橡胶块(16)之间呈矩形分布,每个橡胶块(16)顶部连接一个竖直活动轴(14),位于同一水平直线上的两个竖直活动轴(14)之间通过限位安装板(12)连接,限位安装板(12)设置在水平安装板(10)上方。

6.如权利要求5所述的一种计算机硬盘快装减震托架,其特征在于:所述限位安装板(10)上安装有操作柄(17)。
