1.义齿二次精细修复方法，其特征在于，包括如下步骤：1）、义齿按现有的材料和技术完成修复，并完成调整工艺流程；

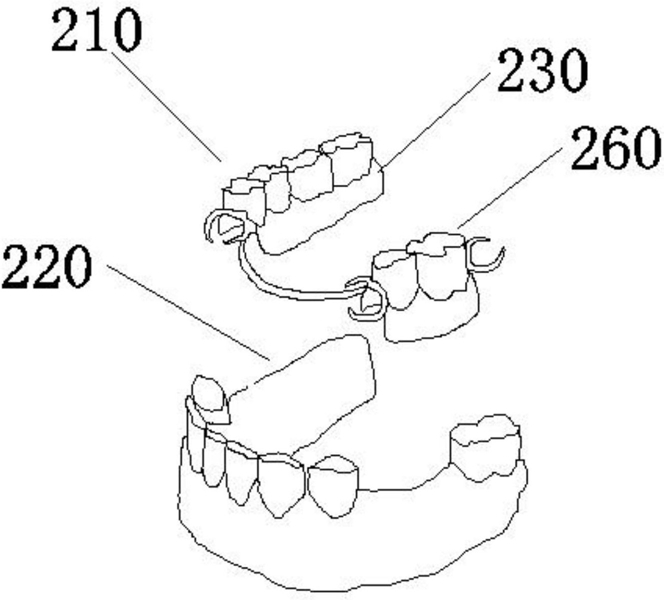

2）、患者佩戴舒适一段时间以后，取出活动义齿（210）清洗、干燥进行二次精细修复；

3）、在义齿基托凹面（290）做蜂窝孔层（240），蜂窝孔层材料选用与基托树脂溶解度参数相同或相近的树脂，树脂用溶剂溶解为胶体树脂，在胶体中加入氯化钠颗粒，调和均匀成为胶体与氯化钠的混合物，在义齿基托凹面涂抹一层氯化钠和胶体的混合物；待凝固、干燥后，用砂纸或金刚石锉刀打磨义齿基托的凹面，将打磨好的义齿泡入温水中，等氯化钠完全溶解后，在义齿凹面（290）内形成一层不规则的蜂窝孔洞作为蜂窝孔层（240）；

4）、在蜂窝孔层（240）上钻孔；

5）、再在蜂窝孔层（240）上涂抹一层单组份室温硫化硅橡胶或活性硅烷单体剂做粘接层（215）；

6）、粘接层（215）固化、干燥之后，在粘接层上根据义齿与口腔相对应位置缝隙的大小涂抹室温硫化液体硅胶。

2.如权利要求1所述的义齿二次精细修复方法，其特征在于：步骤6）所述的室温硫化液体硅胶为：加成型硅胶、以乙烯基硅橡胶为主，交联剂为含氢硅油，催化剂为铂氧化物；单组分室温硫化硅橡胶或缩合型硅橡胶。

3.如权利要求1所述的义齿二次精细修复方法，其特征在于，步骤4）所述的孔为：直孔、斜孔、口小里大的坛孔、一个孔口里面设置分支孔、两个斜孔钻通或多个斜孔钻通构成的抛锚孔。
