1.一种一氧化碳水汽变换低温催化剂的制备方法，其特征在于所述催化剂活性组分为Cu、Zn，载体为γ-Al2O3，Cu含量为20-40wt％，铜锌摩尔比为1:1；通过分步 沉淀法制备沉淀物，再经过抽滤、洗涤、干燥、焙烧，制得Cu-Zn/γ-Al2O3催化剂；该制备方法具体步骤如下：(1)配制一定浓度的沉淀剂溶液，逐滴加入到含有锌盐和载体γ-Al2O3的溶液中并不断搅拌至pH值为9，得到氢氧化锌悬浊液，滴定完成后继续搅拌40min；

(2)配制一定浓度的铜盐溶液，将步骤(1)所述沉淀剂溶液和所述铜盐溶液同时缓慢地滴加到步骤(1)得到的所述氢氧化锌悬浊液中，不断搅拌并保持pH值为8，当铜盐滴加完毕后继续滴加所述沉淀剂溶液至pH值为9，得到的悬浊液在60℃水浴中继续搅拌2-4h，然后抽滤，用蒸馏水洗涤至pH值为7，固体在80℃烘箱中干燥12-24h，即得沉淀物前驱体；

(3)将所述沉淀物前驱体在氧化性气氛中400℃下煅烧2h，制得所述一氧化碳水汽变换低温催化剂Cu-Zn/γ-Al2O3。

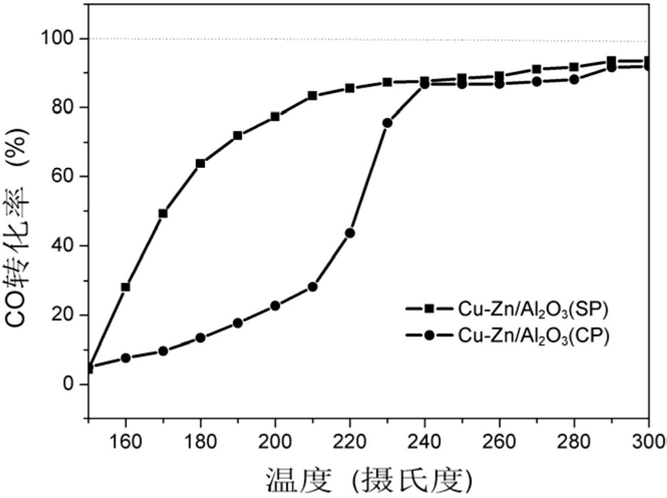

2.根据权利要求1所述的制备方法，其特征在于所述铜盐为Cu(NO3)2·3H2O、CuSO4·

5H2O或CuCl2·2H2O，浓度为0.06～0.15mol/L；所述锌盐为Zn(NO3)2·6H2O、ZnSO4·7H2O或ZnCl2，浓度为0.05～0.12mol/L；所述沉淀剂为氨水、碳酸钠、氢氧化钠、及碳酸氢钠中的任意一种，浓度为0.4mol/L；所述氧化性气氛为空气、氧气或氧气与氮气混合气的任意一种。
