专利号: 2017113726532
申请人: 大连交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

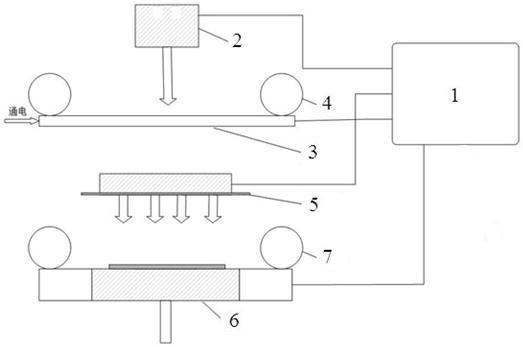

1.三维碳粉激光打印机,其特征在于,包括计算机控制系统(1)和3D激光打印部分,计算机控制系统包括温度控制系统、激光控制系统、粉仓移动控制系统;3D激光打印部分分为上下两层,上层是3D数据图处理层,包括激光发射装置(2)和导电玻璃(3),激光发射装置(2)包括点激光发射器和面激光发射器,导电玻璃(3)上的两侧设有墨粉粉仓(4),3D激光打印部分下层包括激光加热装置(5)和工作台(6),工作台(6)上的两侧设有材料粉仓(7);激光发射装置(2)、导电玻璃(3)、激光加热装置(5)、工作台(6)均与计算机控制系统(1)相连。

2.如权利要求1所述的三维碳粉激光打印机,其特征在于,所述工作台(6)可上下移动。

3.如权利要求1所述的三维碳粉激光打印机,其特征在于,所述墨粉粉仓(4)下方贴有毛刷。

4.三维碳粉激光打印机的打印方法,其特征在于,包括以下步骤:

(1)应用计算机编程技术,将需要制造的模型横向分为一层一层的形状图,然后将上层导电玻璃通电,使导电玻璃上充满电荷,通过激光控制系统控制点激光发射器进行激光照射,按照分好的形状,曝光后去掉导电玻璃上不需要的电荷,只留下需要的电荷,这样在导电玻璃上就形成了一个带电的潜影,通过粉仓移动控制系统运行墨粉粉仓,导电玻璃与装有墨粉的墨粉粉仓接触,带有电荷的部分被吸上墨粉,而没有电荷的部分则是空白,不会吸附到墨粉,这形成空白的部分便是计算机编程形成的形状图;

(2)通过粉仓移动控制系统操控下层的材料粉仓进行运动,在下层工作台上均匀铺上一层材料粉末,通过激光控制系统控制面激光发射器进行激光照射,激光通过上层导电玻璃,透过空白部分形成规定的形状,并通过激光加热装置加热,在下层工作板上进行扫描,材料粉末开始按照规定的形状进行烧结固化,完成后,工作台下降一层厚度,再次铺粉扫描并烧结固化,直到零件加工结束。

5.如权利要求4所述的三维碳粉激光打印机的打印方法,其特征在于,步骤(2)所用材料粉末为SLS高分子粉末材料。

6.如权利要求4所述的三维碳粉激光打印机的打印方法,其特征在于,当加工不规则模型时,在进行好上一层的形状图烧结固化后,通过粉仓移动控制系统控制墨粉粉仓的移动,则墨粉粉仓下面的毛刷将导电玻璃上残留的墨粉刷到两侧,再根据计算机中下一步的形状图,进行通电、曝光与墨粉铺洒,形成需要的形状图,并在整个加工完成后,手动进行墨粉的回收。
