1.耐腐蚀护栏的生产工艺，其特征在于：包括以下步骤：

(1)脱脂：将钢材按照护栏部件设计结构切割成工件，并冲孔，然后将工件放入含重量百分比8-12％碱性除油剂的水中浸泡10-15min，碱性除油剂的PH值为8-14；

(2)磷化处理：脱脂处理后对工件进行清洗，然后放入含重量百分比10-12％锌细磷化液的水中浸泡10-12min；

(3)钝化处理：取出工件放入含重量百分比3％-5％封闭剂的水中浸泡5min进行钝化，钝化处理后再进行清洗，清洗后烘干；

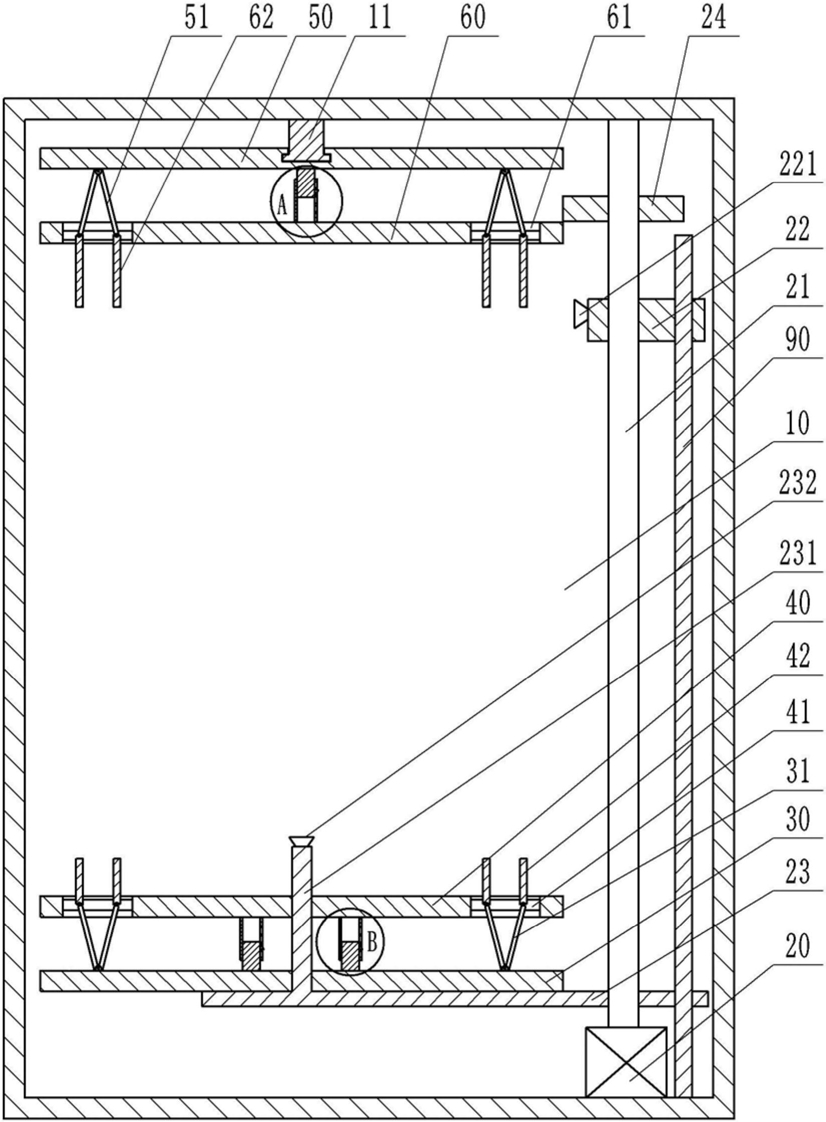

(4)喷涂：利用喷涂装置对干燥后的工件进行喷涂，喷涂有机锌环氧粉末，喷涂厚度65-

72μm，喷涂后进行烘干；

(5)二次喷涂：对烘干后的工件再次进行喷涂，喷涂纯聚酯彩色粉末，喷涂厚度65-75μm，喷涂后进行烘干；

(6)组装：对各个工件进行组装。

2.根据权利要求1所述的耐腐蚀护栏的生产工艺，其特征在于：步骤(1)中，将工件放入含重量百分比12％碱性除油剂的水中浸泡12min，碱性除油剂的PH值为10。

3.根据权利要求1所述的耐腐蚀护栏的生产工艺，其特征在于：步骤(4)中，对喷涂后的工件进行烘干，烘干的温度控制在180-200℃，时间20-25min。

4.根据权利要求1所述的耐腐蚀护栏的生产工艺，其特征在于：步骤(5)中，对二次喷涂后的工件进行烘干，烘干的温度控制在100-135℃，时间30-40min。
