专利号: 2017113666194
申请人: 南宁致侨农业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

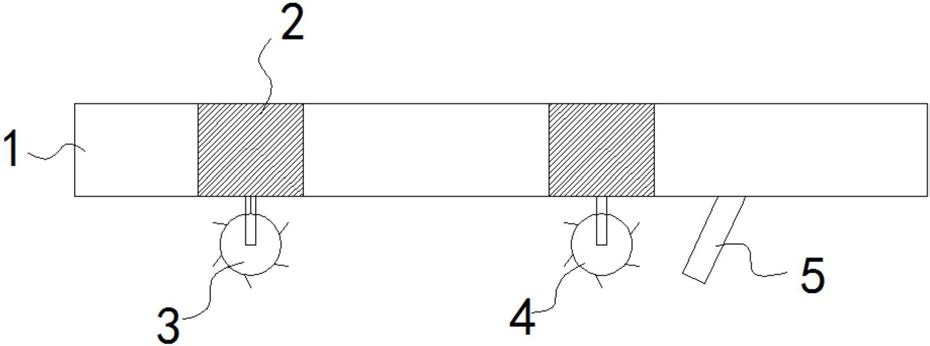

1.一种具有减少扬尘功能的松土机,其中,包括:

车架,其上设置有竖梁和多根横梁,所述竖梁和横梁十字交叉形成第一、第二、第三和第四夹角,第一和第三夹角相对,第二和第四夹角相对,且交叉处设置有圆轴贯穿以使所述竖梁和横梁能够相对转动,所述第一和第三夹角内分别设置有伸缩件,所述伸缩件的两端分别连接在所述竖梁和横梁上以伸缩调节夹角,所述第二和第四夹角内设置有弹性件,所述弹性件的两端分别连接在所述竖梁和横梁上以弹性拉扯或是支撑竖梁和横梁;所述竖梁任意一个端面设置有向内凹陷的储物腔,所述储物腔内设置有绕线轮,所述绕线轮上缠绕有链条,所述链条一端固定在所述绕线轮上,另一端连接有一个挂扣,所述挂扣伸出所述储物腔外;

旋挖装置,其悬挂在所述横梁上,所述旋挖装置包括第一转动轴和设置在第一转动轴上的旋挖刀,所述第一转动轴沿所述横梁长度方向设置,所述第一转动轴为中空结构,内部设置有用于通入水或是气体的第一管道,所述旋挖刀的刀面上均匀设置有多个喷孔,所述第一管道连通至所述喷孔;

散土装置,其悬挂在所述横梁上并位于所述旋挖装置的后方,所述散土装置包括:第二转动轴、设置在第二转动轴上的碎土刀、以及位于所述第二转动轴后方的空气炮,所述第二转动轴沿所述横梁的长度方向设置,所述空气炮一端固定在所述横梁上,另一端向下伸延至泥土以将泥土炸散;

气液供应装置,其设置在所述车架上方,所述气液供应装置分别与所述第一管道以及所述空气炮连通,用于向所述第一管道和空气炮提供水或是气体;气液供应装置设置气泵,气泵连通一个文丘里管以向文丘里管泵入气体,另外设置一水箱,水箱通过水管连通至文丘里管,水管设置设置有水阀以控制是否通入水,气泵为第一管道或是空气炮提供气体,或是气液混合物,水箱内部装水;

驱动装置,其设置在所述车架上分别驱动所述车架行进以及驱动所述第一转动轴和第二转动轴转动;

所述空气炮包括:

圆筒,其一端封闭,另一端开口,所述圆筒内部具有压缩腔;

活塞,其从所述圆筒的开口端配合至所述压缩腔内;

动力机构,其驱动所述活塞沿压缩腔来回运动以不断制造高压气体;

其中,所述圆筒的封闭端设置有喷口,所述圆筒的侧壁上设置有气液入口与压缩腔连通,所述气液入口上设置有单向阀以使气液单向流入压缩腔内;

所述空气炮还包括控制模块,所述控制模块包括控制器、设置在所述喷口的电磁阀、以及检测压缩腔内部气压的压力感应器,所述电磁阀和压力感应器均与所述控制器电连接;

所述控制器被配置为:

预设定一压力极限;

接收压力感应器的压力信号;

当接收到的压力大于或是等于所述压力极限时,控制所述电磁阀打开喷口;

当接收到的压力小于所述压力极限时,控制所述电磁阀关闭所述喷口;

所述伸缩件为电动伸缩件,所述车架上设置有电动开关,所述电动开关与所述电动伸缩件串联,控制所述电动开关以驱动电动伸缩件改变所述横梁与竖梁的交叉角度。

2.如权利要求1所述的具有减少扬尘功能的松土机,其中,所述旋挖装置和散土装置的上方设置有弧形或是半圆形的罩子,所述罩子的顶部设置有吸孔,所述吸孔通过第二管道连通至一储罐,所述储罐内设置有压力泵将旋挖装置和散土装置激起的扬尘吸入所述储罐内;

所述气液入口与所述储罐连通。

3.如权利要求1所述的具有减少扬尘功能的松土机,其中,所述圆筒的封闭端还套设有一锥型帽体,所述锥型帽体的锥尖设置有开口与所述喷口连通,所述圆筒倾斜指向下前方。

4.如权利要求1所述的具有减少扬尘功能的松土机,其中,所述车架设置有至少两个轮子。
