专利号: 2017113551881
申请人: 吴茂根
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2025-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

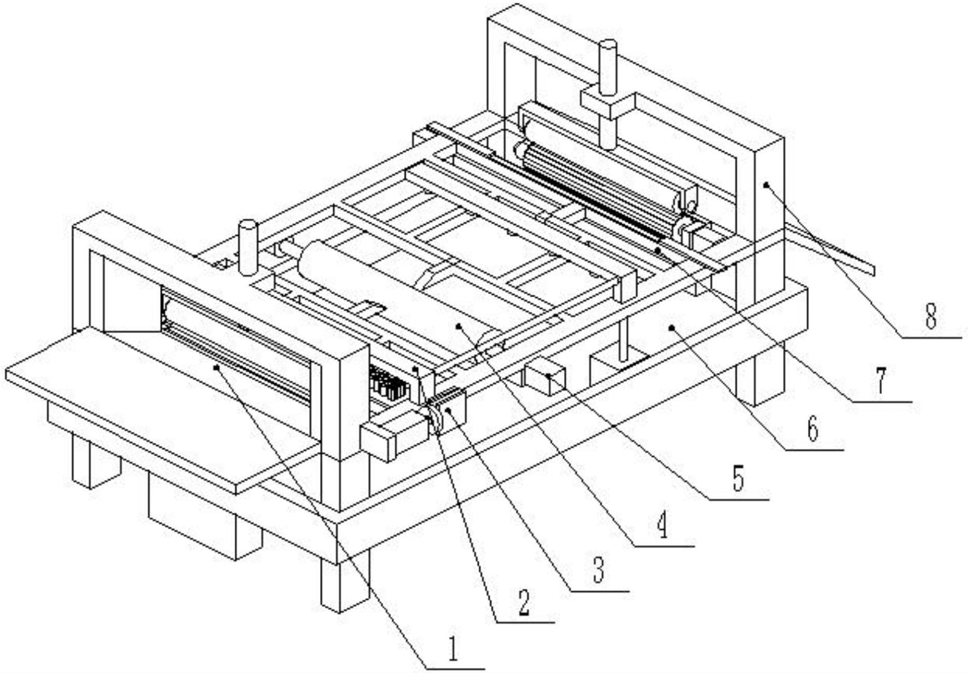

1.一种凉席环保清洗装置,包括凉席输入装置、清洗装置、清刷装置、高温杀菌滚筒、第一电动机、水池、吸气烘干装置、凉席输出装置、轴套、第一支架、支腿和第二支架,其特征在于:所述凉席输入装置与清洗装置连接,安装在水池左侧的第二支架上方,所述清洗装置安装在第一支架上,其位置位于清刷装置上方,所述清刷装置与清洗装置相连接,安装在凉席输入装置右侧,所述高温杀菌滚筒安装在第一支架上,其位置位于水池上方,所述第一电动机安装在高温杀菌滚筒前方,所述水池安装在第二支架和支腿之间,所述吸气烘干装置与凉席输出装置相连接,其位置在水池右上方,所述凉席输出装置安装在水池右侧的第二支架上方,所述轴套安装在高温杀菌滚筒后方,所述第一支架安装在水池上方,其连接凉席输入装置、清洗装置、清刷装置、高温杀菌滚筒、吸气烘干装置和凉席输出装置,所述支腿安装在水池下方,其数量为四个分别安装在水池四角,所述第二支架安装在水池四角的上方,其连接水池和凉席输入装置、凉席输出装置;所述凉席输入装置包括入口框、第一滚筒支架、第一滚筒、第二滚筒支架、第二滚筒、第二电动机基座、第二电动机、导向板和输入台,所述入口框安装在输入台的右侧,所述第一滚筒支架固定在入口框右侧,所述第一滚筒安装在第一滚筒支架中,所述第二滚筒支架安装在第一滚筒支架的下端,与入口框相连接,所述第二滚筒安装在第二滚筒支架内,所述第二电动机基座安装在第二滚筒前方,其与入口框相固定,所述第二电动机安装在第二电动机基座上,第二电动机和第二滚筒的轴线一致,所述导向板安装在入口框内部,所述输入台安装在入口框的左侧;所述清刷装置包括毛刷、第五支架、滑槽、偏心轮、第三电动机和第三电动机基座,所述毛刷安装在第五支架右侧,所述第五支架固定在滑槽和毛刷之间,所述滑槽安装在第五支架的左侧,所述偏心轮安装在第三电动机的前方,用来连接第五支架和第三电动机,所述第三电动机固定在第三电动机基座上,所述第三电动机基座与第三电动机相连;所述吸气烘干装置包括抽气泵、气管、第六支架、磁铁挡板和吸气槽,抽气泵与气管相连接,其位置位于第六支架下方,所述气管固定在抽气泵上,所述第六支架用来连接吸气槽和气管,所述磁铁挡板安装在吸气槽上方,所述吸气槽安装在第六支架右侧;所述凉席输出装置包括出口框、第三滚筒支架、第三滚筒、第四滚筒支架、第四滚筒、第四电动机基座、第四电动机和输出台,所述出口框安装在输出台左侧,所述第三滚筒支架固定在出口框上,其位置位于出口框左侧,所述第三滚筒固定在 第三滚筒支架上,所述第四滚筒支架安装在出口框左侧,其位置位于第三滚筒下方,所述第四滚筒安装在第四滚筒支架内,所述第四电动机基座安装在出口框左侧,其位置位于第四滚筒前端,所述第四电动机安装在第四电动机基座上,所述输出台安装在出口框右侧。

2.如权利要求1所述的一种凉席环保清洗装置,其特征在于:所述清洗装置包括第三支架、喷水杆、喷头、第一水管、第四支架、第二水管和高压水泵,所述第三支架与喷水杆和第一水管相连接,所述喷水杆分别固定在第三支架和第四支架的同一侧,开有与喷头相配合的螺旋孔,所述喷头等距离安装在两根喷水杆上,所述第一水管固定在第三支架和第四支架之间,所述第四支架安装在第二水管上方,以连接第一水管和喷水杆,所述第二水管固定在高压水泵和第四支架中间,所述高压水泵安装在第二水管下方。

3.如权利要求1所述的一种凉席环保清洗装置,其特征在于:所述入口框开有大小与第二滚筒支架管外径相等的圆孔。

4.如权利要求1所述的一种凉席环保清洗装置,其特征在于:所述出口框开有大小与第四滚筒支架管外径相等的圆孔。

5.如权利要求2所述的一种凉席环保清洗装置,其特征在于:所述喷水杆上开有大小与喷头外径相等的圆孔。
