专利号: 2017113539358
申请人: 杨健荣
专利类型:发明专利
专利状态:已下证
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-04-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种改进型的交通指示牌装置,包括装卡座以及用以与所述装卡座配合连接的指示牌体,其特征在于:所述装卡座顶部端面内设有左右伸展的装卡槽,所述装卡槽顶部端面内的所述指示牌顶部端面设置有倾斜面,所述倾斜面分布在所述装卡槽前后左右的四个端面,所述装卡槽下侧的所述装卡座内壁体内设有推移构件,所述推移构件左右两侧的所述装卡座内壁体内互称设有锁紧构件,所述锁紧构件包括推移腔,所述推移腔内滑动配合连接有推移块,所述推移块内螺状配合连接有上下伸展设置的螺状杆,所述推移块前侧端面的左右两侧互称设有斜状槽,所述锁紧构件包括第一空洞腔以及转动配合连接设置在所述第一空洞腔内的旋转件,所述旋转件顶部末端固设有向上伸展设置的第一连臂,所述第一连臂顶部的前侧端面上固设有向前侧伸展设置的锁紧杆,所述旋转件底部伸展末端固设有向下伸展设置的第二连臂,所述第二连臂内设有上下伸展设置的导位槽,所述第一空洞腔内底部内互通设有导位腔,所述导位腔内滑动配合连接有导位块,所述导位块外侧的所述导位腔内推顶配合连接有弹力件,所述导位腔与所述推移腔之间的所述装卡座内壁体内贯穿所述穿通腔,所述穿通腔内侧末端与所述推移腔互通设置,所述穿通腔外侧末端与所述导位腔互通设置,所述穿通腔内滑动配合连接有向内外两侧伸展设置的推柱,所述推柱内侧伸展末端设有顶入所述推移腔内且用以与所述斜状槽推顶滑动配合连接的斜状部,所述推柱外侧伸展末端顶入所述导位腔内且与所述导位块固定配合连接,所述导位块顶部端面固设有顶入所述第一空洞腔内的推移杆,所述推移杆位于所述第二连臂后侧的所述第一空洞腔内,所述导位槽内滑动配合连接有后侧伸展设置的推移臂,所述螺状杆顶部伸展末端与马达动力配合连接,所述马达外表面安装于所述推移腔内顶壁内且固定配合连接,所述螺状杆底部伸展末端与所述推移腔内底壁转动配合连接,所述装卡座上还设置有托举装置。

2.根据权利要求1所述的一种改进型的交通指示牌装置,其特征在于:所述装卡槽内底壁内固设有触控器,所述触控器与所述马达电力连接。

3.根据权利要求1所述的一种改进型的交通指示牌装置,其特征在于:所述装卡槽左右两侧伸展末端分别与左右两侧所述第一空洞腔的上侧位置,所述装卡槽与所述第一空洞腔之间的所述装卡座内壁体内设有穿口,所述穿口顶部末端与所述装卡槽互通设置,所述穿口底部末端与所述第一空洞腔互通设置。

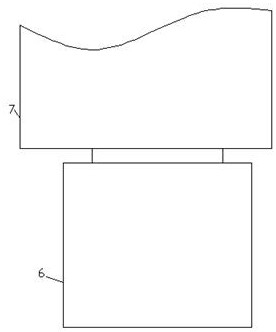

4.根据权利要求1所述的一种改进型的交通指示牌装置,其特征在于:所述指示牌体包括装紧块以及固设在所述装紧块顶部端面上的指示牌,所述装紧块底部的左右两侧固定设有向下伸展设置的锁紧臂,所述锁紧臂底部末端设有钩状部。

5.根据权利要求1所述的一种改进型的交通指示牌装置,其特征在于:所述托举装置包括固定安装在所述装卡座顶部端面左右两侧的第一托举斜板,所述装卡座左右两侧设置有与一端与所述第一托举斜板固定连接的第二托举斜板,所述第一托举斜板和第二托举斜板顶部端面与所述指示牌底部端面抵接。
