专利号: 2017113311835
申请人: 温州宇岚科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2025-04-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

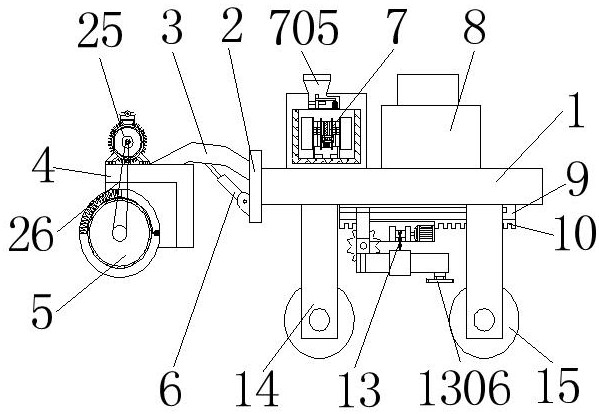

1.一种市政道路路面铺设机械,包括底板(1),其特征在于:所述底板(1)的一端通过第一连接板(2)转动连接有支臂(3),所述支臂(3)远离第一连接板(2)的一端通过第一支架(4)转动连接有滚轮装置(5),所述第一连接板(2)远离底板(1)的一侧底部通过第一油缸(6)与支臂(3)转动连接,所述底板(1)的顶部靠近第一连接板(2)的一端固定连接有振动装置(7),所述底板(1)的顶部中间位置固定连接有放料装置(8),所述底板(1)的底部远离第一连接板(2)的一端通过固定板(9)固定连接有齿轮轨道(10),所述固定板(9)的一侧开设有滑槽(11),所述滑槽(11)的内壁通过滑板(12)滑动连接有抹平装置(13),所述底板(1)的底部四角均通过第二支架(14)转动连接有车轮(15)。

2.根据权利李要求1所述的一种市政道路路面铺设机械,其特征在于:所述滚轮装置(5)包括滚轮主体(501),所述滚轮主体(501)的一侧开设有槽孔(502),所述滚轮主体(501)的内部靠近槽孔(502)的一侧开设有第一凹槽(503),所述第一凹槽(503)的内壁远离槽孔(502)的一侧固定连接有第一电机(504),所述第一电机(504)的输出端固定连接有缠线板(505),所述缠线板(505)的外侧通过连接线(506)固定连接有弧形块(507),所述滚轮主体(501)的转动轴外部靠近槽孔(502)的一侧转动连接有翻转刀(508),所述滚轮主体(501)的转动轴外侧靠近翻转刀(508)的位置通过第二油缸(509)与翻转刀(508)转动连接。

3.根据权利李要求2所述的一种市政道路路面铺设机械,其特征在于:所述振动装置(7)包括振动箱(701),所述振动箱(701)的内壁底部固定连接有振动电机(702),所述振动箱(701)的两侧和底部均固定连接有减震垫(703),所述振动箱(701)的外侧固定连接有消音箱(704),所述消音箱(704)的顶部开设有散热口(705),所述散热口(705)的内壁两侧之间的底部通过支撑板(706)转动连接有第一转动杆(707),所述第一转动杆(707)的外侧固定连接有散热扇叶(708),所述消音箱(704)的内部靠近散热口(705)的一侧开设有第二凹槽(709),所述第二凹槽(709)的内壁底部固定连接有第二电机(710),所述第二电机(710)的输出端外侧通过第一皮带(711)与第一转动杆(707)传动连接。

4.根据权利李要求3所述的一种市政道路路面铺设机械,其特征在于:所述放料装置(8)包括包括放料箱(801),所述放料箱(801)的内壁两侧之间固定连接倾斜隔板(802),所述倾斜隔板(802)的底部两侧均通过合页(803)转动连接有仓门(804),所述放料箱(801)的内壁两侧位于倾斜隔板(802)的下方均通过第三油缸(805)与仓门(804)转动连接,所述放料箱(801)的一侧固定连接有第一电机箱(806),所述第一电机箱(806)的内壁远离放料箱(801)的一侧固定连接有第三电机(807),所述第三电机(807)的输出端位于放料箱(801)内部的一端外侧固定连接有搅拌刀(808),所述放料箱(801)的底部连通有出料管(809),所述出料管(809)的一侧通过第二连接板(810)转动连接有第二转动杆(811),所述第二转动杆(811)的外侧固定连接有翻转板(812),所述放料箱(801)的底部靠近第二连接板(810)的一端固定连接有第四电机(813),所述第四电机(813)的输出端外侧通过第二皮带(814)与第二转动杆(811)传动连接,所述放料箱(801)的顶部开设有进料斗(815)。

5.根据权利李要求4所述的一种市政道路路面铺设机械,其特征在于:所述抹平装置(13)包括第二电机箱(1301),所述第二电机箱(1301)的内壁一侧固定连接有第五电机(1302),所述第五电机(1302)的输出端外侧套设有齿轮(1303),所述齿轮(1303)与齿轮轨道(10)传动连接,所述第二电机箱(1301)的底部固定连接有转动块(1304),所述转动块(1304)的两侧均通过第三转动杆(1305)转动连接有抹平部件(1306),所述第二电机箱(1301)靠近第三转动杆(1305)的一侧固定连接有控制箱(1307),所述控制箱(1307)。

6.根据权利李要求2所述的一种市政道路路面铺设机械,其特征在于:所述第一凹槽(503)的内壁顶部固定连接有固定块(16),所述固定块(16)和弧形块(507)之间通过弹簧(17)固定连接。

7.根据权利李要求4所述的一种市政道路路面铺设机械,其特征在于:所述放料箱(801)的内部靠近出料管(809)的一侧开设有第三凹槽(18),所述第三凹槽(18)的内壁远离出料管(809)的一侧通过第四油缸(19)固定连接有滑动板(20)。

8.根据权利李要求5所述的一种市政道路路面铺设机械,其特征在于:所述控制箱(1307)的内壁底部远离滑板(12)的一端固定连接有第六电机(21),所述第六电机(21)的输出端固定连接有卷链板(22),所述卷链板(22)的外侧通过铁链(23)固定连接有固定环(24),并且固定环(24)套设在第三转动杆(1305)的外侧。

9.根据权利李要求1所述的一种市政道路路面铺设机械,其特征在于:所述第一支架(4)的顶部固定连接有第七电机(25),所述第七电机(25)的输出端外侧通过第三皮带(26)与滚轮装置(5)的转动轴传动连接。

10.根据权利李要求5所述的一种市政道路路面的铺设方法,其特征在于,包括以下步骤,

1)、将混凝土原料倒入放料装置(8)中,第三电机(807)带动搅拌刀(808)搅拌混凝土,第三油缸(805)打开仓门(804)将混凝土放入放料箱(801)底部;

2)、通过第一油缸(6)将第一支架(4)放下,第七电机(25)带动滚轮装置(5)碾压路面,并通过滚轮装置(5)内部的翻转刀(508)将路面上的障碍物清除;

3)、放料装置(8)投放混凝土,抹平装置(13)工作抹平混凝土;

4)、振动电机(702)将放料装置(8)内壁附着的混凝土震落。
