专利号: 2017113276653
申请人: 宁波清智环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2023-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

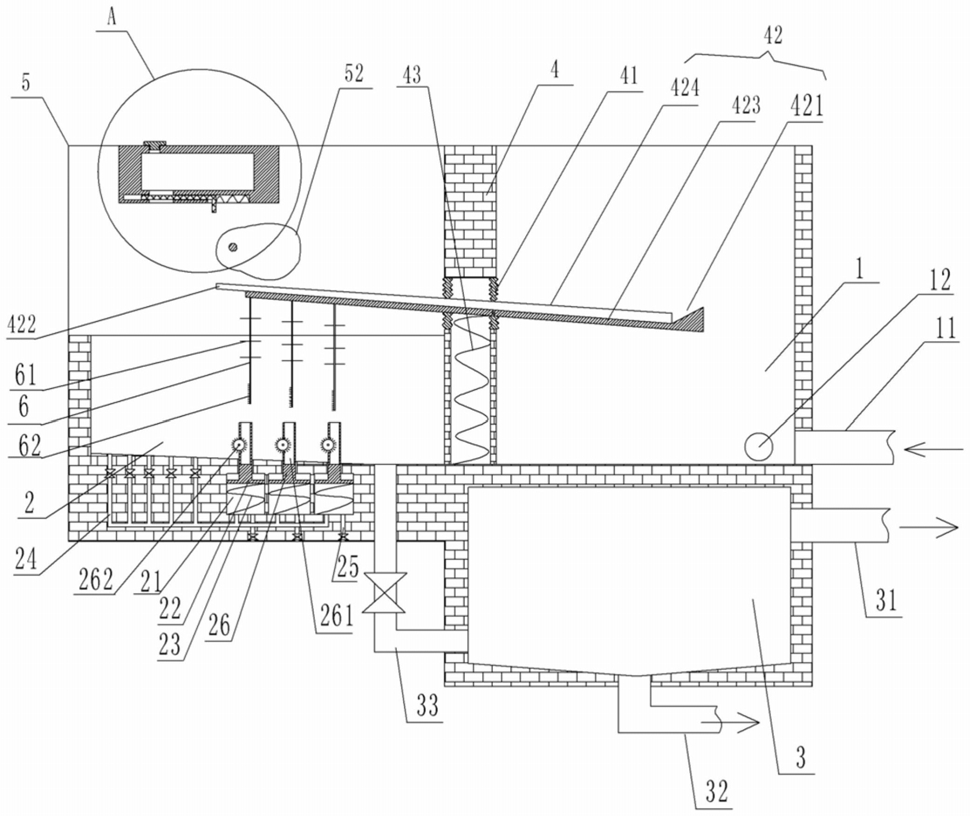

1.污水处理系统,其特征在于,包括收集池、混合池和沉淀池;所述收集池上设有污水收集管和废渣排出管;所述沉淀池上设有上层清液排出管、下层污垢排出管和与混合池连通的连通管;所述收集池和混合池通过隔墙隔开,所述隔墙上设有通孔,所述通孔处采用折叠伸缩层密封,所述折叠伸缩层上固定有朝着收集池方向向下倾斜的导流部;所述隔墙内还设有空腔,所述空腔位于通孔的下方,且空腔内设有用于使得导流部复位的弹性结构;所述混合池上固设有支撑板,所述支撑板上设有用于装混凝剂的投料箱和由电机带动的凸轮;所述凸轮用于控制所述投料箱间隙性投料,且凸轮还用于控制导流部将收集池内的污水倒入混合池内;所述导流部包括位于收集池内的进料端和位于混合池内的出料端,所述投料箱位于靠近出料端的一侧;所述混合池的底面内部设有气腔,所述气腔内滑动连接有活塞,活塞与气腔的底面之间设有活塞弹簧;气腔上连通有用于向混合池内吹气的吹气管和用于向气腔内进气的进气管;所述活塞上固定连接有活塞杆;活塞杆的上部内设有转动腔,转动腔上设有条形口,条形口内转动连接有用于搅拌混合池内的污水的齿轮;导流部的底部固定有位于混合池内的搅拌杆;搅拌杆的下部可伸入转动腔内并推动活塞向下运动,且搅拌杆的下部设有用于带动齿轮转动的齿条。

2.根据权利要求1所述的污水处理系统,其特征在于,所述导流部包括板体和固设于板体上的导流管;且进料端为凹槽状。

3.根据权利要求2所述的污水处理系统,其特征在于,所述投料箱包括箱体、进料口、出料口、拨动条和用于盖住出料口的盖板;所述进料口位于箱体的上部,所述出料口位于箱体的下部;箱体下部内设有滑动腔,所述盖板与滑动腔的内壁滑动连接,盖板与滑动腔的内壁之间设有用于盖板复位的第一弹簧,所述拨动条与盖板固定连接,且拨动条由凸轮推动。

4.根据权利要求3所述的污水处理系统,其特征在于,所述沉淀池的内底面为朝着下层污垢排出管倾斜的斜面。

5.根据权利要求1或4所述的污水处理系统,其特征在于,所述弹性结构为弹簧。

6.根据权利要求5所述的污水处理系统,其特征在于,所述搅拌杆包括主支杆和多个位于主支杆上部的搅拌支杆。
