专利号: 2017113265358
申请人: 杭州摩兽出行科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

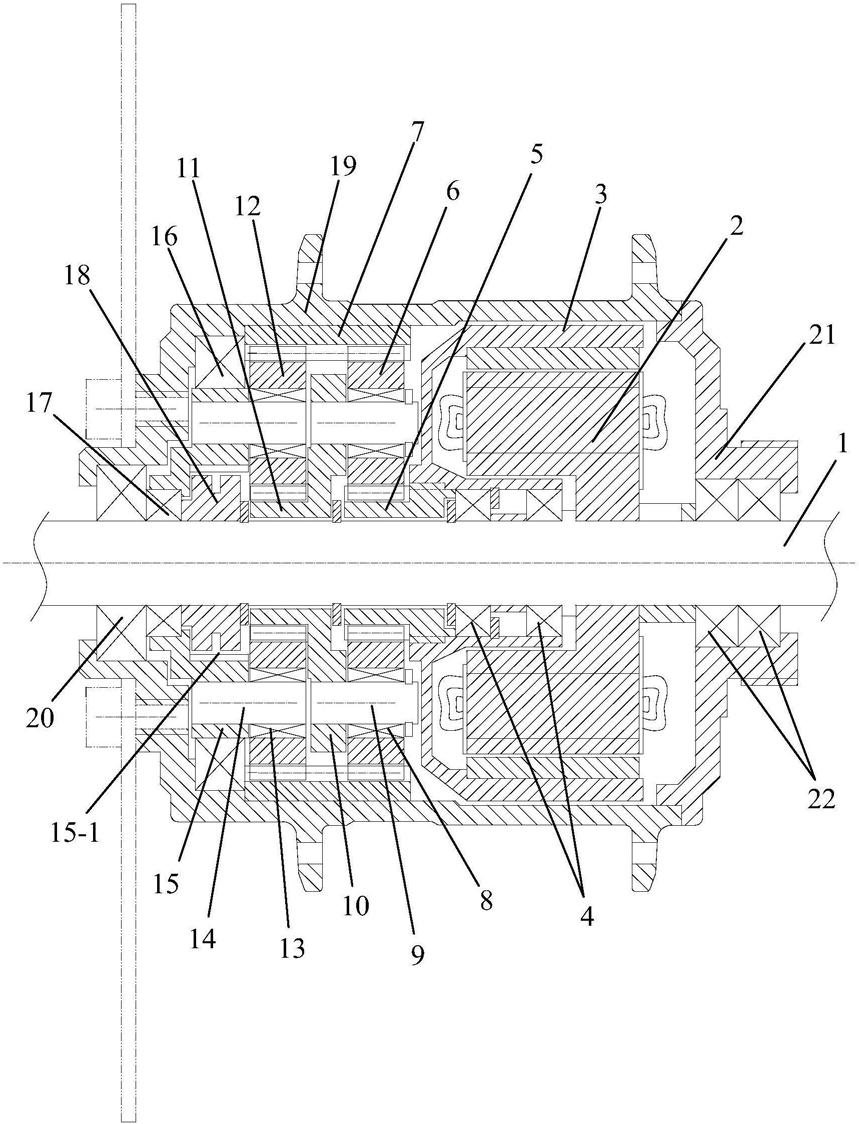

1.一种电动自行车的通轴式微型轮毂电机,包括主轴、定子、转子、外壳、内齿圈和行星齿轮,所述定子与主轴键接,外壳及端盖通过端盖支撑轴承和外壳支撑轴承支撑在主轴上,其特征是:所述转子固接有双级减速机构,所述双级减速机构包括第一、二太阳轮、第一、二行星轮、第一、二行星架和单向离合器,所述第一太阳轮与转子固接,第一太阳轮与第一行星轮啮合,第一行星轮通过第一行星轮支撑轴承支撑在第一行星架的第一行星轮轴上,第一行星轮与内齿圈啮合;第一行星架上固接有第二太阳轮,第二太阳轮与第二行星轮啮合,第二行星轮与内齿圈啮合,所述第二行星轮通过第二行星轮支撑轴承支撑在第二行星架的第二行星轮轴上,所述第二行星架的内圈通过第二行星架内侧支撑轴承支撑在主轴上,其外圈通过第二行星架外侧支撑轴承支撑在外壳上,第二行星架固接有单向离合器,并构成通轴式双级减速动力输出机构,通轴式双级减速动力输出机构的第一行星轮与第二行星轮同时给齿圈产生扭矩, 大小分别为转子扭矩的3倍和12倍,总载荷将分散给第一行星轮和第二行星轮,分别承载总载荷的20%和80%,分散载荷可以提高减速机构的承载能力。

2.根据权利要求1所述的电动自行车的通轴式微型轮毂电机,其特征是:所述第二行星架内圆四周均布单向离合器的棘齿,主轴上固接有单向离合器内圈,单向离合器内圈上设有千斤槽,千斤槽上设有千斤构成一体式行星架单向离合器结构。

3.根据权利要求1或2所述的电动自行车的通轴式微型轮毂电机,其特征是:所述单向离合器采用棘爪式单向离合器或楔块式单向离合器。

4.根据权利要求1所述的电动自行车的通轴式微型轮毂电机,其特征是:所述第一、二行星轮数量各为3‑5个。
