专利号: 2017113190671
申请人: 乐清泰起知识产权服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

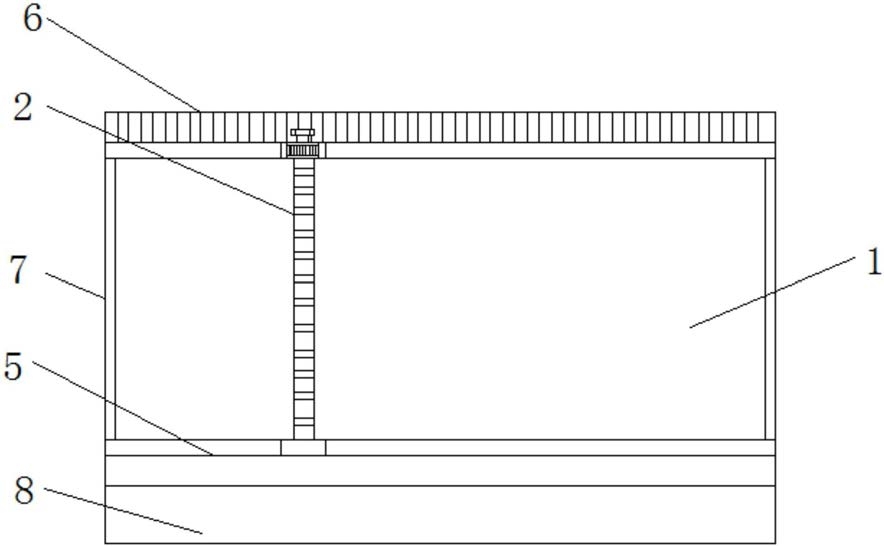

1.一种多功能汽车挡风玻璃的除雾装置,包括玻璃(1)、滑板(2)、第一滑动机构(5)、第二滑动机构(6)和增湿机构(8),其特征在于:所述玻璃(1)位于汽车内的一侧滑动连接滑板(2),所述滑板(2)上固定有除雾刷尘机构(3)和烘干机构(4),且除雾刷尘机构(3)位于烘干机构(4)与玻璃(1)之间,所述滑板(2)底端固定连接第一滑动机构(5),所述滑板(2)顶端固定连接第二滑动机构(6),所述滑板(2)通过第一滑动机构(5)和第二滑动机构(6)与玻璃(1)滑动连接,所述第一滑动机构(5)的底端固定有增湿机构(8);

所述除雾刷尘机构(3)包括刷雾棉(9)、毛刷(10)、转轴(11)、皮带轮(12)、皮带(13)、第一电机(14)和内挡板(15),所述滑板(2)朝向玻璃(1)一面的两侧均固定连接刷雾棉(9),所述滑板(2)朝向玻璃(1)的一面中间设有毛刷(10),且毛刷(10)沿着滑板(2)纵向等距设置若干个,所述毛刷(10)位于两刷雾棉(9)之间,且毛刷(10)与刷雾棉(9)均与玻璃(1)接触,所述毛刷(10)远离玻璃(1)的一侧固定连接转轴(11)的一端,所述转轴(11)的另一端穿过滑板(2)与皮带轮(12)固定连接,所述皮带轮(12)上环绕有皮带(13),所述靠近滑板(2)一端的皮带轮(12)远离滑板(2)的一侧固定连接第一电机(14)的输出轴端,所述第一电机(14)固定在滑板(2)与皮带轮(12)同侧的顶部,所述第一电机(14)远离滑板(2)的一侧固定连接内挡板(15),且内挡板(15)与滑板(2)固定连接;

所述烘干机构(4)固定在内挡板(15)远离滑板(2)的一侧,且烘干机构(4)在内挡板(15)上等距设有若干个,所述烘干机构(4)包括烘干筒(16)、第一鼓风机(17)、热电阻丝(18)和鼓风网(19),所述烘干筒(16)固定在内挡板(15)上,所述烘干筒(16)的底端固定有第一鼓风机(17),所述第一鼓风机(17)的一侧设有热电阻丝(18),且热电阻丝(18)固定在烘干筒(16)的内部,所述烘干筒(16)的出风口设有鼓风网(19);

所述第一滑动机构(5)包括底板(20)、第一滑槽(21)、第一滑块(22)和泄水孔(23),所述底板(20)固定在玻璃(1)的底部,所述底板(20)上开设有第一滑槽(21),所述第一滑槽(21)内滑动配合第一滑块(22),所述第一滑块(22)位于第一滑槽(21)外的一侧与滑板(2)的底端固定连接,所述第一滑槽(21)底部开设有泄水孔(23);

所述第二滑动机构(6)包括顶板(24)、第二滑槽(25)、第二滑块(26)、第二电机(27)、传动齿轮(28)和齿条(29),所述顶板(24)固定在玻璃(1)的顶部,所述顶板(24)的底部开设有第二滑槽(25),所述第二滑槽(25)内滑动配合第二滑块(26),所述第二滑块(26)的底端固定连接滑板(2)的顶端,所述第二滑块(26)远离顶板(24)的一侧固定连接第二电机(27),所述第二电机(27)的输出轴端固定连接传动齿轮(28),所述顶板(24)远离玻璃(1)的一侧顶部固定有齿条(29),且齿条(29)位于第二滑槽(25)上方,所述传动齿轮(28)与齿条(29)啮合;

所述增湿机构(8)包括增湿箱(30)、进水孔(31)、滤板(32)、活性炭吸附板(33)、进风管(34)、进风箱(40)、第二鼓风机(35)和滤网(36),所述增湿箱(30)固定在底板(20)的底部,且泄水孔(23)连通进水孔(31),所述进水孔(313)开设在增湿箱(30)顶端,所述增湿箱(30)内固定有滤板(32)和活性炭吸附板(33),且活性炭吸附板(33)位于滤板(32)下方,所述增湿箱(30)位于活性炭吸附板(33)下方的两侧箱壁均连通进风管(34),所述增湿箱(30)一侧的进风管(34)连通进风箱(40)的一侧,且进风箱(40)内顶端固定连接第二鼓风机(35),所述进风箱(40)的另一侧连接进风管(34),且进风管(34)的端部固定有滤网(36)。

2.根据权利要求1所述的一种多功能汽车挡风玻璃的除雾装置,其特征在于:所述玻璃(1)的两侧均开设有泄水槽(7),且泄水槽(7)的底端连通第一滑槽(21)。

3.根据权利要求1所述的一种多功能汽车挡风玻璃的除雾装置,其特征在于:所述烘干机构(4)远离玻璃(1)的一侧固定有烘干遮挡板(37),所述第一滑动机构(5)的外侧固定有第一滑动遮挡板(38),所述第二滑动机构(6)的外侧固定有第二滑动遮挡板(39)。

4.根据权利要求1所述的一种多功能汽车挡风玻璃的除雾装置,其特征在于:所述增湿箱(30)一侧固定有滤网(36)的进风管(34)端部设在汽车外通风处,所述增湿箱(30)另一侧进风管(34)端部位于汽车内部。
