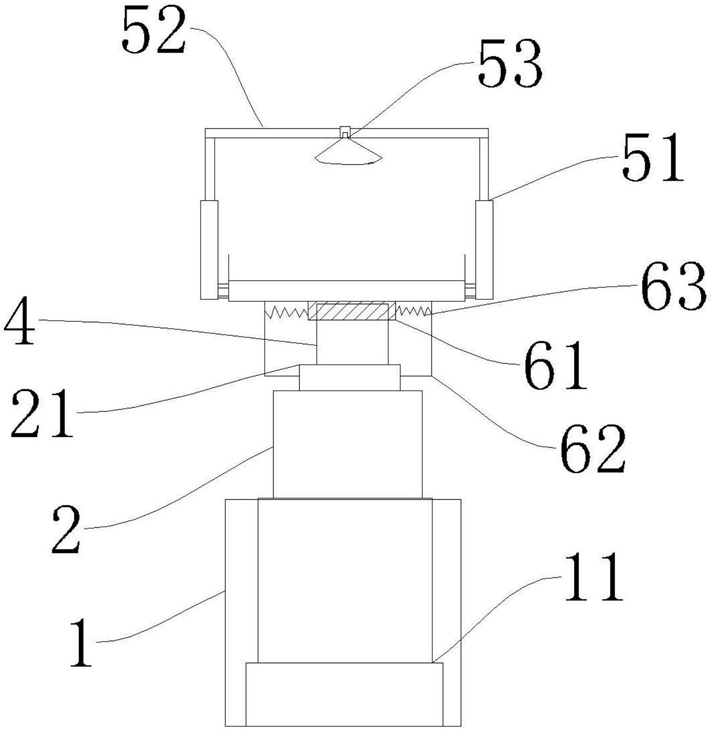

1.一种落地投影仪支架，包括：壳体，其内部设有电动千斤顶，所述电动千斤顶的活塞杆竖直向上设置并伸出于所述壳体；支柱，其竖直设置，所述支柱的底部与所述电动千斤顶的活塞杆固接、顶部设有轴承套；容纳槽，其为顶部敞开的立方体结构，内部放置投影仪，其特征在于，还包括：转轴，其竖直设置，所述转轴的顶部与所述容纳槽的下表面固接、底部套设在所述轴承套内；

提拉锁紧组件，包括一对竖直设置的气压伸缩杆、连接一对气压伸缩杆的活动端的一个提拉杆以及设置在提拉杆上的一个吸盘组件，一对气压伸缩杆的固定端分别固设在所述容纳槽的相对两侧，所述提拉杆上竖直设有具有内螺纹的贯通孔以及与贯通孔相配合的螺栓，所述吸盘组件包括顶部凹陷的圆盘、设置在圆盘顶部并位于圆盘外侧的圆柱形卡凸、与卡凸连接的密封塞，所述卡凸贴合所述贯通孔的内壁固设在所述贯通孔内的下部，所述卡凸上沿其轴向设有贯穿圆盘顶部的泄气孔，所述密封塞包括倒置的圆锥体杆体、及设置在圆锥体杆体下方顶点处的圆形止挡片，所述圆锥体杆体的上方端部与所述螺栓固接，其中，所述止挡片的直径大于所述泄气孔的直径，所述圆锥体杆体的直径大于所述泄气孔的直径，所述螺栓的直径大于所述圆锥体杆体的直径，所述圆锥体杆体的高度与所述卡凸的高度的比值为1.2；

旋转锁紧组件，包括一个固定套筒、三个L形撑杆、以及三个弹簧，所述固定套筒设置在所述容纳槽的下表面上，所述固定套筒固定套设在所述转轴上，三个L形撑杆分设在所述容纳槽的下方，任意一个L形撑杆的竖直部分的端部与所述容纳槽的下表面铰接、水平部分的端部与所述轴承套可拆卸连接，三个弹簧的一端均与固定套筒的外围固接、另一端分别与三个L形撑杆的竖直部分固接；

其中，当三个L形撑杆的水平部分的端部均与所述轴承套连接时，三个弹簧均处于自然状态。

2.如权利要求1所述的落地投影仪支架，其特征在于，所述L形撑杆的水平部分的端部与所述轴承套可拆卸连接的具体方式为：所述轴承套的外围间隔设有径向分布的十六个套孔，十六个套孔的孔心位于同一水平面内，任意相邻两个套孔的孔心与所述轴承套的轴心的连线形成的夹角均为22.5°，一个L形撑杆的水平部分的端部插入一个套孔内，当三个L形撑杆的水平部分的端部均插入套孔内时，三个弹簧均处于自然状态。

3.如权利要求1所述的落地投影仪支架，其特征在于，所述容纳槽包括水平设置的一块底板以及均竖直向上设置在底板四周的四块侧板，四块侧板中分别与一对气压伸缩杆位于同一侧的两块侧板的高度高于剩余两块侧板的高度。

4.如权利要求1所述的落地投影仪支架，其特征在于，三个弹簧中的两个弹簧的轴线重合，并与剩余一个弹簧的轴线垂直。

5.如权利要求4所述的落地投影仪支架，其特征在于，所述螺栓上套设有密封垫圈，密封垫圈位于所述提拉杆的上方。

6.如权利要求5所述的落地投影仪支架，其特征在于，所述止挡片上围绕所述圆锥体杆体的顶点设有一圈通气孔，一圈通气孔形成的圆周的最大直径小于所述泄气孔的直径。

7.如权利要求6所述的落地投影仪支架，其特征在于，所述通气孔为十字形孔。
