专利号: 2017112951444
申请人: 绍兴市秀臻新能源科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

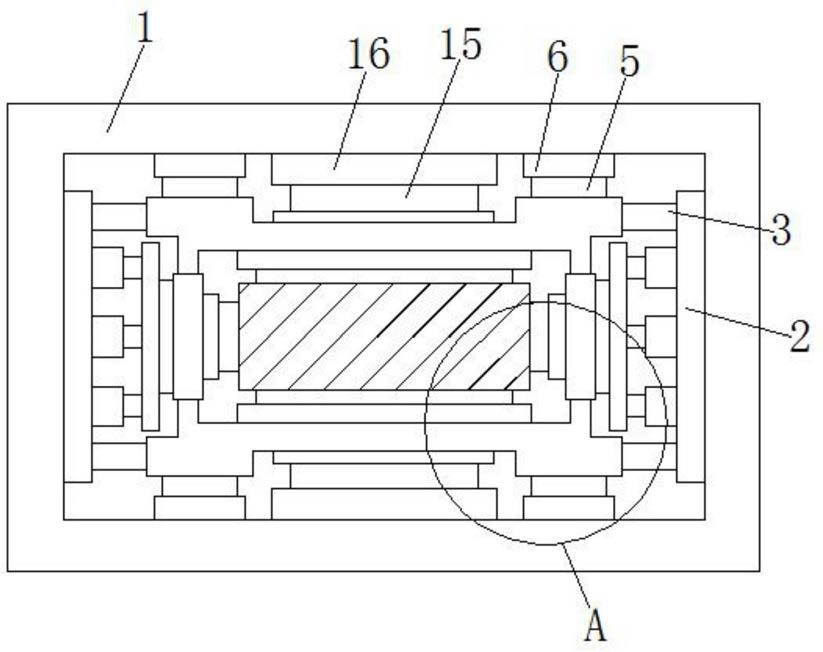

1.一种光伏建筑墙面,包括墙架(1),其特征在于:所述墙架(1)的内壁两侧均固定连接有挡板(2),两个所述挡板(2)顶部和底部的一侧均固定连接有定位柱(3),且四个定位柱(3)的一端分别与定位架(4)两侧的顶部和底部固定连接,所述定位架(4)两侧的中部均卡接有定位套板(7),两个所述定位套板(7)的内侧均固定连接有定位板(10),且两个定位板(10)分别与光伏板(11)外表面的两侧固定连接,所述光伏板(11)顶部和底部均固定连接有限位装置(12),所述限位装置(12)的外表面固定连接有连接座(13),所述定位架(4)顶部和底部的中部均固定连接有防护座(15),且两个防护座(15)的外侧通过防护板(16)分别与墙架(1)顶部和底部内壁的中部固定连接;

所述限位装置(12)内腔的中部开设有与光伏板(11)大小相适配的卡槽(122),所述卡槽(122)的两侧均固定连接有稳定装置(123),两个所述稳定装置(123)的外表面均固定连接有限位柱(126),且两个限位柱(126)的一端均通过限位座(127)与限位装置(12)内壁的两侧固定连接,所述稳定装置(123)一侧的顶部和底部均固定连接有限位块(124),所述限位块(124)的一侧固定连接有限位弹簧(125),且限位弹簧(125)的一端与限位装置(12)的内壁固定连接;

所述稳定装置(123)内壁的两侧均固定连接有稳定座(1231),两个所述稳定座(1231)的一端均固定连接有稳定板(1232),且两个稳定板(1232)的一侧分别与两个卡座(1233)外表面的中部固定连接,所述稳定座(1231)的外表面套装有稳定套板(1234),且稳定套板(1234)的顶部和底部均固定连接有稳定架(1235),且两个稳定架(1235)的内腔均贯穿连接有螺杆(1236),两个所述螺杆(1236)的一端分别与卡座(1233)外表面的顶部和底部螺纹连接,两个所述卡座(1233)内侧的中部均固定连接有夹板(1237),且两个夹板(1237)的外表面均固定连接有侧板(1238),两个所述侧板(1238)分别与限位柱(126)外表面的两侧固定连接。

2.根据权利要求1所述的一种光伏建筑墙面,其特征在于:所述定位架(4)顶部和底部的两侧均固定连接有支撑柱(5),四个所述支撑柱(5)外表面的一端固定连接有支撑座(6),且四个支撑座(6)的外表面与墙架(1)顶部和底部内壁的两侧固定连接。

3.根据权利要求1所述的一种光伏建筑墙面,其特征在于:所述定位套板(7)的外侧固定连接有固定座(8),所述固定座(8)的一侧固定连接有气压座(9),且气压座(9)的一侧与挡板(2)一侧的中部固定连接。

4.根据权利要求1所述的一种光伏建筑墙面,其特征在于:所述防护座(15)与定位架(4)的连接处套装有防护套(14),且防护套(14)的内腔开设有与防护座(15)大小相适配的通孔,所述防护座(15)的位置与连接座(13)的位置相对应。

5.根据权利要求1所述的一种光伏建筑墙面,其特征在于:所述限位装置(12)四角处的内腔均开设有卡孔(121),且四个卡孔(121)的位置均与光伏板(11)的位置相对应。

6.根据权利要求1所述的一种光伏建筑墙面,其特征在于:两个卡座(1233)之间的顶部和底部均通过加强筋(1239)固定连接,且卡座(1233)顶部和底部的内腔均开设有与加强筋(1239)大小相适配的通槽。

7.根据权利要求1所述的一种光伏建筑墙面,其特征在于:所述稳定架(1235)的数量为四个,且四个稳定架(1235)分别位于稳定装置(123)内侧的四角处。
