1.一种pH响应变色纤维素纤维的制备方法，其特征在于该方法按以下步骤进行：一、将硫酸盐漂白针叶浆粉碎，过80～120目筛，得到漂白针叶浆纤维素纤维粉末；

二、将质量浓度为20％～30％的NaOH溶液加入到漂白针叶浆纤维素纤维中，并以500～

800r/min的速度于室温下搅拌2～3h，经抽滤进行固液分离，得到醚化纤维素纤维；

三、将质量浓度为10％～15％的NaOH溶液和环氧氯丙烷加入到步骤二所得醚化纤维素纤维中，并以500～800r/min的速度在65～70℃下搅拌反应6～8h，然后经抽滤进行固液分离，并用乙醇洗去未反应的环氧氯丙烷，接着加入体积百分浓度为34％～40％的三乙胺的乙醇溶液，于70～80℃的条件下以500～800r/min的速度搅拌3～5h，然后经抽滤进行固液分离，首先用乙醇冲洗，洗去残余的三乙胺，然后依次用水、NaOH溶液、HCl溶液进行清洗，最后用水冲洗至滤液为中性，得到季铵化漂白针叶浆纤维素纤维；

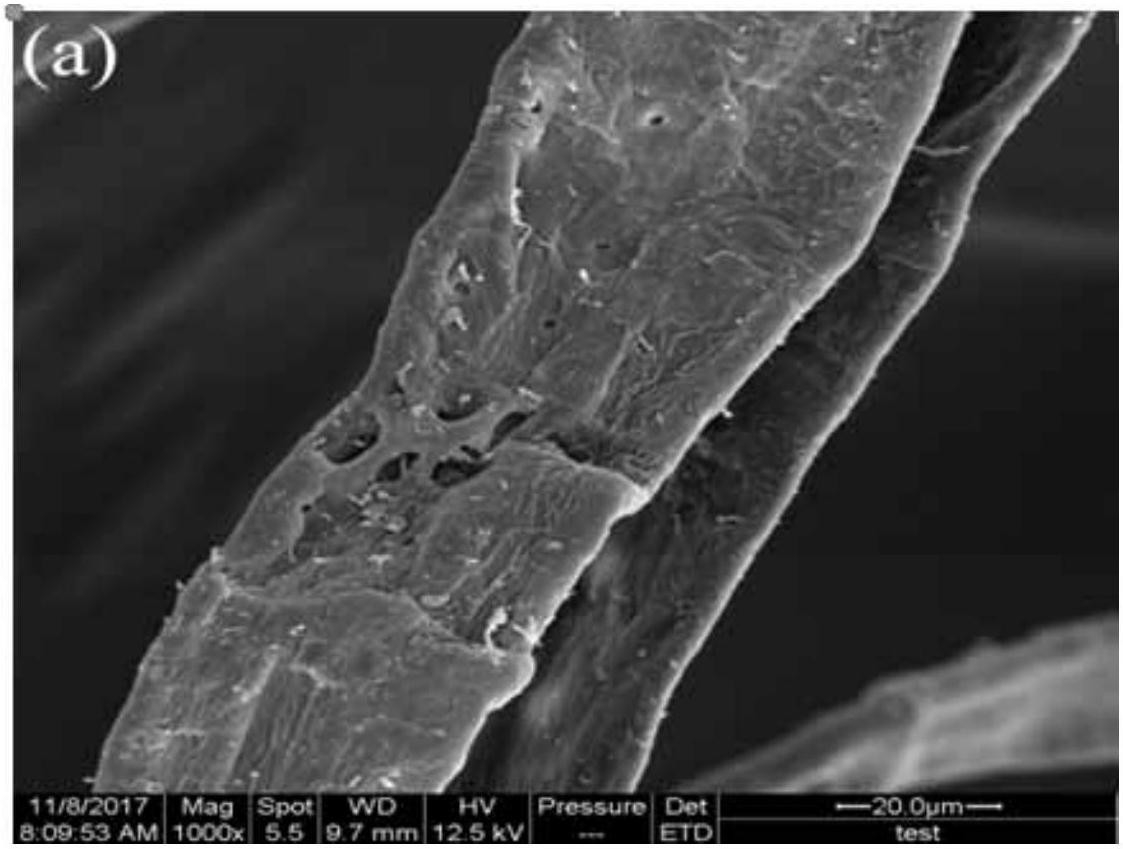

四、将溴百里香酚蓝的稀碱溶液加入到季铵化纤维素纤维中，并在40～50℃的温度下以500r/min的速度搅拌2～3h，然后经抽滤进行固液分离，用水冲洗至滤液为中性，得到pH响应变色纤维素纤维。

2.根据权利要求1所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤二中漂白针叶浆纤维素纤维的质量与质量浓度为20％～30％的NaOH溶液的体积的比为1g：(25～30)mL。

3.根据权利要求1或2所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤三中，醚化纤维素纤维的质量与质量浓度为10％～15％的NaOH溶液的体积的比为1g：(25～

30)mL；醚化纤维素纤维与环氧氯丙烷的质量比为1：(9.5～10)。

4.根据权利要求1或2所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤四中，溴百里香酚蓝的稀碱溶液中，溴百里香酚蓝的浓度为是1g/L，碱的浓度为0.1mol/L。

5.根据权利要求1或2所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤四中，季铵化纤维素纤维的质量与溴百里香酚蓝的稀碱溶液的体积的比为1g：100～120mL。

6.根据权利要求1或2所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤三中，清洗时所用的NaOH溶液的浓度为0.1～0.2mol/L。

7.根据权利要求1或2所述的一种pH响应变色纤维素纤维的制备方法，其特征在于步骤三中，清洗时所用的HCl溶液的浓度为0.1～0.2mol/L。
