专利号: 2017112792575
申请人: 安徽省凤阳酿酒有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

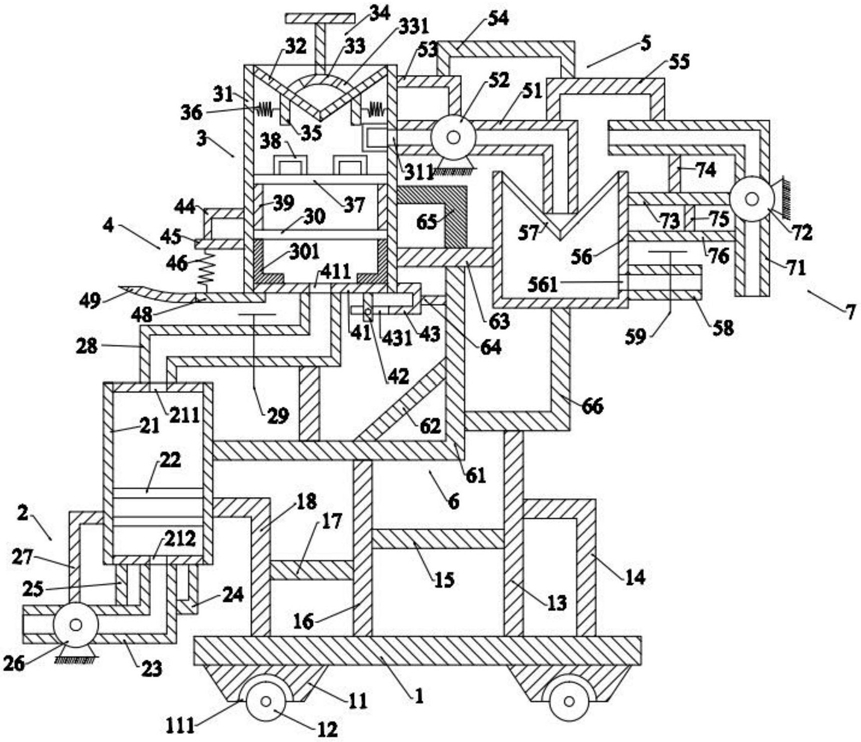

1.一种粮食干燥装置的工作方法,其特征在于:所述粮食干燥装置包括底板、位于所述底板左侧的干燥装置、位于所述底板上方的框体装置、设置于所述框体装置上的挡板装置、位于所述框体装置右侧的排出装置、位于所述排出装置右侧的进水装置及位于所述排出装置左侧的固定装置,所述底板上设有位于其下方的第一支撑块、位于所述第一支撑块下方的第一滚轮、位于其上方的第一支撑杆、位于所述第一支撑杆右侧的第一支架、位于所述支撑杆左侧的第一横杆、位于所述第一横杆左侧的第二支撑杆、位于所述第二支撑杆左侧的第二横杆及位于所述第二横杆左侧的第二支架,所述干燥装置包括干燥箱、收容于所述干燥箱内的第一过滤网、位于所述干燥箱下方的进气管、位于所述进气管右侧的第三支架、设置于所述进气管上的第一连接杆、第一风机、设置于所述第一风机上的第四支架、位于所述干燥箱上方的第一管道及设置于所述第一管道上的第一阀门,所述框体装置包括框体、位于所述框体内左右两侧的第一斜板、位于所述第一斜板上方的第二连接杆、位于所述第二连接杆上方的握持架、位于所述第一斜板下方的第一竖杆、设置于所述第一竖杆上的第一弹簧、位于所述第一竖杆下方的第二过滤网、位于所述第二过滤网上方的第一过滤框、位于所述第二过滤网下方的集中框及位于所述集中框下方的第三过滤网,所述挡板装置包括挡板、位于所述挡板下方的第三连接杆、位于所述挡板右侧的第六支架、位于所述挡板左侧的第一定位杆、位于所述第一定位杆左侧的第一握持杆、位于所述第一定位杆上方的第二弹簧、位于所述第二弹簧上方的第三横杆、位于所述第三横杆上方的第七支架,所述排出装置包括第二管道、设置于所述第二管道上的第二风机、位于所述第二风机上方的第八支架、位于所述第八支架上方的第九支架、位于所述第八支架右侧的第十支架、位于所述第二管道下方的回收箱、收容于所述回收箱内的第三过滤框、位于所述回收箱右侧的排出管及设置于所述排出管上的第二阀门,所述固定装置包括第一固定架、设置于所述第一固定架上的第一斜杆、位于所述第一固定架上方的第四横杆、位于所述第一固定架左侧的第五横杆、位于所述第四横杆上方的第二固定架及位于所述第一固定架右侧的第三固定架,所述进水装置包括进水管、设置于所述进水管上的水泵、设置于所述水泵上的第一固定杆、位于所述第一固定杆上方的第三支撑杆、位于所述第一固定杆下方的第四支撑杆及位于所述第四支撑杆下方的第二固定杆;且所述第一弹簧水平设置,其另一端与框体的内表面固定连接,从而对第一竖杆起到支撑作用,使得第一斜板相互顶靠在一起;且所述第二过滤网的筛孔大于粮食,所述第三过滤网的筛孔小于粮食,所述第一过滤框内放置干燥剂,所述集中框的侧面与框体内表面滑动连接,所述集中框的下表面与所述第三过滤网的上表面固定连接;且所述第一管道上方连通挡板,挡板顶靠在框体的下表面上且其与框体内表面滑动连接,框体中第二过滤网上方的右侧连通第二管道,水池内的水进入进水管内,然后从其上方流到回收箱内,从而吸附从第二管道喷出的杂质,最后经过排出管排出;且所述第三连接杆与第六支架轴转连接,使得挡板围绕第六支架旋转,第一固定架的一端与干燥箱的右表面固定连接;

所述工作方法包括以下步骤:粮食干燥装置使用时,首先握住握持架向下按压第二连接杆,使得位于左右两侧的第一斜板向两侧移动,进而使得位于左右两侧的第一斜板不再相互顶靠在一起,然后往框体内倒入粮食,使得粮食穿过第二凹槽且穿过所述第一斜板之间的空间进入到框体内,然后其落在第二过滤网上,由于第二过滤网的筛孔大于粮食,使得粮食穿过第二过滤网的筛孔,然后落在第三过滤网上,由于第三过滤网的筛孔较小,所以粮食无法穿过第三过滤网,使得粮食堆积在第三过滤网上,由于第一过滤框内放置干燥剂,进而可以对框体内的粮食起到干燥的作用,然后手部不再握住握持架,使得第一斜板在第一弹簧的作用下恢复到原状,位于左右两侧的第一斜板相互顶靠在一起; 然后启动第一风机,使得外界的空气进入到进气管内,然后进入到干燥箱内,由于第一过滤网之间放置有干燥剂,进而可以对进入到干燥箱内的空气进行干燥,然后进入到第一管道内,然后打开第一阀门,使得第一管道内的气体进入到框体内,进而可以将第三过滤网上的粮食吹起,由于进入到框体内的空气较为干燥,湿度较低,可以对框体内的粮食进行干燥作用,同时将粮食中的杂质灰尘吹起进入到第二过滤网的上方,然后启动第二风机,使得框体内被吹起的灰尘经过第二过滤框的过滤后进入到第二管道内,然后向回收箱内喷出,此时启动水泵,使得水池内的水进入到进水管内,然后从其上方流到回收箱内,浸湿第三过滤框,使得其可以吸附从第二管道喷出的杂质,净化效果较好,然后水集中到回收箱内,打开第二阀门,使得回收箱内的水经过排出管排出,然后握住握持杆向下移动,使得挡板不再顶靠在框体的下表面上,然后握住第五支架将第三过滤网及集中框取出,从而可以将干燥后及清除杂质后的粮食收集起来。

2.根据权利要求1所述的粮食干燥装置的工作方法,其特征:所述第一支撑块的横截面呈等腰梯形,所述第一支撑块的上表面与所述底板的下表面固定连接,所述第一支撑块的下表面设有第一凹槽,所述第一滚轮呈圆柱体,所述第一滚轮收容于所述第一凹槽内且与所述第一支撑块轴转连接,所述第一支撑杆呈长方体,所述第一支撑杆竖直放置,所述第一支撑杆的下端与所述底板的上表面固定连接,所述第一支架呈L型,所述第一支架的一端与所述底板固定连接,所述第一支架的另一端与所述第一支撑杆固定连接,所述第一横杆呈长方体,所述第一横杆水平放置,所述第一横杆的右端与所述第一支撑杆的左表面固定连接,所述第一横杆的左端与所述第二支撑杆固定连接,所述第二支撑杆呈长方体,所述第二支撑杆竖直放置,所述第二支撑杆的下端与所述底板的上表面固定连接,所述第二横杆呈长方体,所述第二横杆水平放置,所述第二横杆的右端与所述第二支撑杆固定连接,所述第二横杆的左端与所述第二支架固定连接,所述第二支架呈L型,所述第二支架的一端与所述底板的上表面固定连接,所述第二支架的另一端呈水平状。

3.根据权利要求2所述的粮食干燥装置的工作方法,其特征在于:所述干燥箱呈空心的长方体,所述干燥箱上设有位于其上表面的第一通孔及位于其下表面第二通孔,所述第一过滤网呈长方体,所述第一过滤网水平放置,所述第一过滤网的侧面与所述干燥箱的内表面固定连接,所述进气管的一端对准所述第二通孔且与所述干燥箱的下表面固定连接,所述第一管道的下端对准所述第一通孔且与所述干燥箱的上表面固定连接。

4.根据权利要求3所述的粮食干燥装置的工作方法,其特征在于:所述框体呈空心的长方体,所述框体上设有位于其右表面的第三通孔,所述第三通孔的左侧设有第二过滤框,所述第二过滤框呈空心的圆柱体状,所述第二过滤框的右表面与所述框体的内表面固定连接,所述第一斜板设有两个,所述第一斜板呈倾斜状,所述第一斜板的上端与所述框体的内表面固定连接,所述第二连接杆呈弯曲状,所述第二连接杆的端部与所述第一斜板固定连接,所述第二连接杆的端部设有第二凹槽,所述握持架呈T字形,所述握持架的一端与所述第二连接杆固定连接,所述第一竖杆设有两个且分别位于所述框体内的左右两侧,所述第一竖杆的上端与所述第一斜板固定连接,所述第一弹簧设有两个且分别位于所述第一竖杆的左右两侧,所述第一弹簧呈水平状,所述第一弹簧的一端与所述第一竖杆固定连接,所述第一弹簧的另一端与所述框体的内表面固定连接,所述第二过滤网呈长方体,所述第二过滤网水平放置,所述第二过滤网的侧面与所述框体的内表面固定连接,所述第一过滤框设有两个,所述第一过滤框呈空心的圆柱体,所述第一过滤框的下表面与所述第二过滤网的上表面固定连接,所述集中框呈空心的长方体,所述集中框的侧面与所述框体的内表面滑动连接,所述第三过滤网呈长方体,所述第三过滤网水平放置,所述集中框的下表面与所述第三过滤网的上表面固定连接,所述第三过滤网设有位于其下方的第五支架,所述第五支架的一端与所述第三过滤网的下表面固定连接,所述第五支架的另一端呈水平状。

5.根据权利要求4所述的粮食干燥装置的工作方法,其特征在于:所述挡板呈长方体,所述挡板的侧面与所述框体的内表面滑动连接,所述挡板上设有贯穿其上下表面的第四通孔,所述第一管道的上端对准所述第四通孔且与所述挡板的下表面固定连接,所述第三连接杆呈长方体,所述第三连接杆的上端与所述挡板的下表面固定连接,所述第六支架呈凹字形,所述第六支架的一端与所述框体的右表面固定连接,所述第六支架的另一端位于所述框体的下方且设有第三凹槽,所述第三连接杆的下端收容于所述第三凹槽内且与所述第六支架轴转连接,所述第七支架呈L型,所述第七支架的一端与所述框体的左表面固定连接,所述第七支架的另一端与所述第三横杆的上表面固定连接,所述第三横杆呈长方体,所述第三横杆水平放置,所述第三横杆的右端与所述框体的左表面固定连接,所述第一定位杆呈长方体,所述挡板的下表面与所述第一定位杆的上表面固定连接,所述第一握持杆呈弯曲状,所述第一握持杆的右端与所述第一定位杆的左表面固定连接,所述第二弹簧呈竖直状,所述第二弹簧的上端与所述第三横杆的下表面固定连接,所述第二弹簧的下端与所述第一定位杆的上表面固定连接。

6.根据权利要求5所述的粮食干燥装置的工作方法,其特征在于:所述第二管道的一端对准所述第三通孔且与所述框体的右表面固定连接,所述第二管道的另一端位于所述回收箱的上方,所述回收箱呈空心的长方体,所述回收箱上设有位于其右表面的第五通孔,所述第三过滤框的横截面呈V字形,所述第三过滤框的侧面与所述回收箱的内表面固定连接,所述第二管道的下端位于所述第三过滤框的上方,所述排出管呈水平状,所述排出管的左端对准所述第五通孔且与所述回收箱的右表面固定连接。

7.根据权利要求6所述的粮食干燥装置的工作方法,其特征在于:所述第一固定架呈L型,所述第一固定架的一端与所述干燥箱的右表面固定连接,所述第一固定架的另一端呈竖直状且与所述第四横杆的下表面固定连接,所述第一斜杆呈倾斜状,所述第一斜杆的两端与所述第一固定架固定连接,所述第四横杆呈水平状,所述第四横杆的右端与所述回收箱的左表面固定连接,所述第四横杆的左端与所述框体的右表面固定连接,所述第五横杆呈水平状,所述第五横杆的右端与所述第一固定架固定连接,所述第五横杆的左端与所述第六支架的右表面固定连接,所述第二固定架呈L型,所述第二固定架的一端与所述第四横杆的上表面固定连接,所述第二固定架的另一端与所述框体的右表面固定连接,所述第三固定架呈L型,所述第三固定架的一端与所述第一固定架的右表面固定连接,所述第三固定架的另一端呈竖直状且与所述回收箱的下表面固定连接,所述第一支撑杆的上端与所述第三固定架的下表面固定连接,所述第二支撑杆的上端与所述第一固定架的下表面固定连接。

8.根据权利要求7所述的粮食干燥装置的工作方法,其特征在于:所述第十支架的一端与所述进水管固定连接,所述第一固定杆呈水平状,所述第一固定杆的右端与所述水泵固定连接,所述第一固定杆的左端与所述回收箱的右表面固定连接。

9.根据权利要求8所述的粮食干燥装置的工作方法,其特征在于:所述第三支撑杆呈竖直状,所述第三支撑杆的下端与所述第一固定杆的上表面固定连接,所述第三支撑杆的上端与所述进水管固定连接,所述第四支撑杆呈竖直状,所述第四支撑杆的上端与所述第一固定杆固定连接,所述第四支撑杆的下端与所述第二固定杆固定连接,所述第二固定杆呈水平状,所述第二固定杆的右端与所述进水管固定连接,所述第二固定杆的左端与所述回收箱的右表面固定连接。
