专利号: 2017112739268
申请人: 衢州学院
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

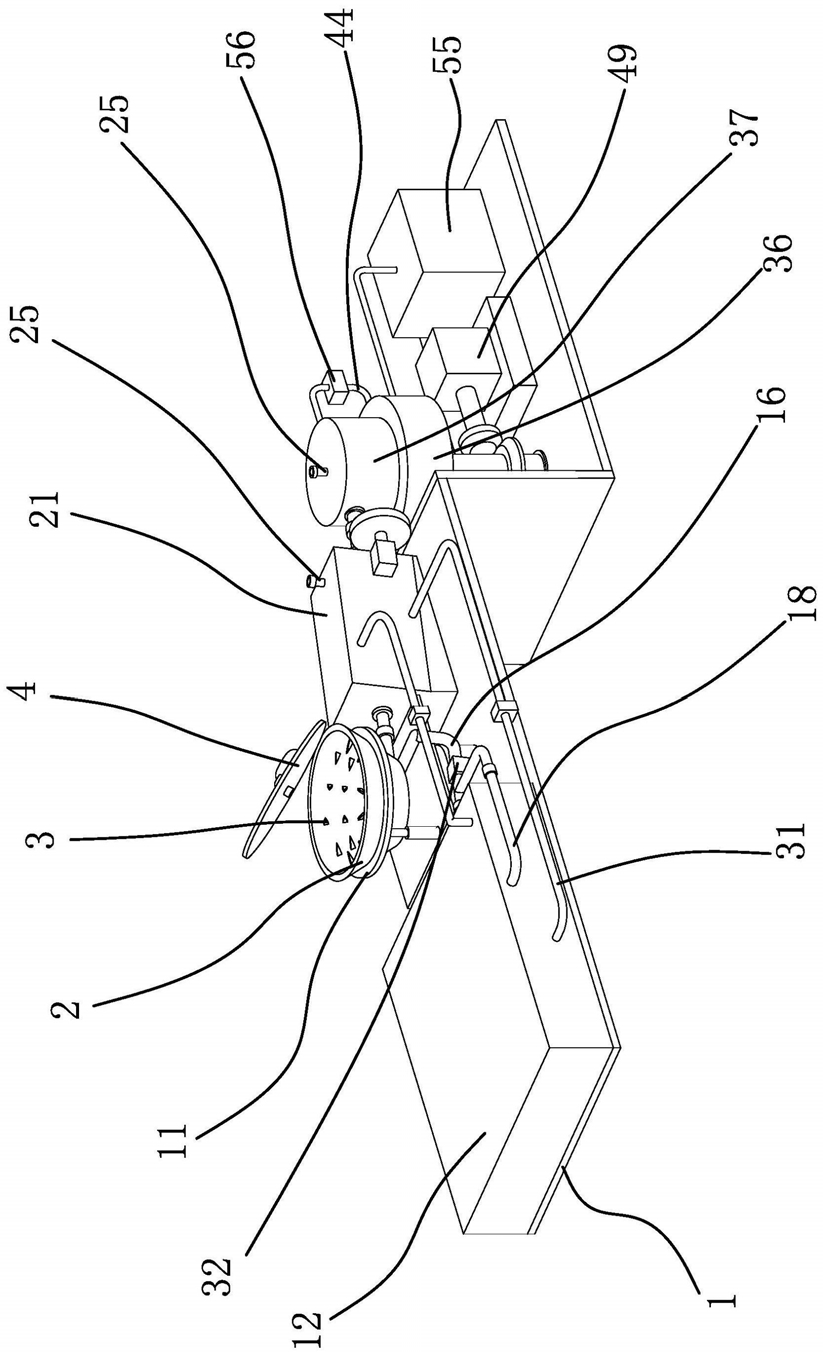

1.一种秸秆综合利用中的秸秆细粉制备一体机,包括工作台和用于存储粉碎后的秸秆的集料箱,所述的集料箱固定在工作台的上表面,其特征在于,所述的工作台上依次设置有清洗装置、干燥装置和粉碎装置,所述的清洗装置包括呈圆台形的清洗桶,所述的清洗桶设置在工作台上,且清洗桶上端的外径大于下端的外径,清洗桶具有圆台形清洗槽,清洗槽的内壁上固定有若干搅拌刀片,清洗槽上端内径大于下端内径,且清洗槽上端铰接有的盖板,所述的盖板上固定有一风机,所述的风机的出风口连接有出风管,出风管的另一端穿出盖板且与盖板相固定,清洗桶的底壁上开设有通孔,通孔处连通有输送管一,且通孔内壁上固定有密封轴承一,输送管一固定在密封轴承一的内圈上,输送管一上设置有送料开关一,所述的工作台上设置有能够带动清洗桶上下摆动及周向往复转动的搅拌机构;所述的干燥装置包括均具有内腔的干燥箱和干燥滚筒,所述的干燥箱上固定有出气管一,出气管一与的干燥箱内腔相通,且出气管一上固定有出气开关一,干燥箱与工作台之间的夹角为10-30°,干燥箱靠近清洗桶的一端与工作台之间的间距大于干燥箱另一端与工作台之间的间距,所述的干燥滚筒位于干燥箱内腔内,所述的干燥滚筒的轴线与干燥箱的长度方向平行,干燥滚筒的圆弧壁上开设有的若干出水孔,所述的干燥箱相对的两侧壁上分别开设有安装孔一和安装孔二, 干燥滚筒朝向安装孔一的一侧壁上开设有安装孔三,干燥滚筒朝向安装孔二的一侧壁上开设有安装孔四,所述的输送管一的另一端穿入安装孔一和安装孔三位于干燥滚筒的内腔,输送管一与安装孔三内壁之间具有密封轴承二,输送管一与安装孔一的内壁相焊接,干燥滚筒内腔的另一端具有输送管二,输送管二穿出安装孔四和安装孔二,输送管二与安装孔四的内壁相焊接,输送管二与安装孔二内壁之间具有密封轴承三,输送管二上设置有送料开关二,所述的干燥箱上设置有能够带动输送管二转动的转动机构;所述的粉碎装置包括均具有腔室的粉碎滚筒和存储箱,所述的粉碎滚筒上固定有出气管二,出气管二与的粉碎滚筒腔室想通,且出气管二上固定有出气开关二,所述的粉碎滚筒的下表面固定在存储箱的上表面,所述的输送管二的另一端通过密封轴承四与粉碎滚筒相连通,所述的粉碎滚筒腔室内水平设有连接板,连接板的两端分别竖直固定有粉碎轴一和粉碎轴二,所述的粉碎轴一和和粉碎轴二的外壁上均固定有若干粉碎刀片,粉碎滚筒底壁上开设有的若干出料口,粉碎滚筒出料口处均设置有过滤网,所述的存储箱的顶壁上开设有进料口,且粉碎滚筒出料口均与存储箱上的进料口相对,所述的工作台上还设置有能够带动连接板转动的驱动结构。

2.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的搅拌机构包括伺服电机、摆动气缸一和摆动气缸二,伺服电机固定在工作台上,伺服电机的输出轴竖直向上,伺服电机的输出轴上水平固定有安装板,摆动气缸一和摆动气缸二均竖直固定在安装板上,所述的清洗桶的外壁上固定有安装环,所述的摆动气缸一和摆动气缸二的活塞杆周向等间距固定在安装环的下表面。

3.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的工作台上固定有一水箱,所述的水箱内竖直设置有过滤板一,所述的过滤板一将水箱分隔成第一水腔和第二水腔,所述的第一水腔上连接有出水管一,出水管一的另一端与输送管一相连通,且出水管一与输送管一连接点位于送料开关一与清洗桶之间,所述的第二水腔上连接有进水管一,进水管一的另一端与出水管一相连通,所述的进水管一和出水管一上分别设置有进水开关和出水开关,所述的出水管一上设置有双向泵,所述的双向泵位于输送管一、进水管一与出水管一的两连接点之间。

4.根据权利要求3所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的工作台上固定有一垫板,所述的干燥箱固定在垫板的上表面,干燥箱的内侧壁上均固定有的电加热块,所述的干燥箱内还连接有进水管二,所述的进水管二的另一端与出水管一相连通,且进水管二上设置有单向泵一。

5.根据权利要求4所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的干燥箱的内顶壁上固定有若干的喷头,所述的第一水腔上连接有出水管二,出水管二上设置有单向泵二,出水管二的另一端设在干燥箱的内顶壁上,且喷头均与出水管二相通。

6.根据权利要求1或4或5所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的转动机构包括转动电机,转动电机固定在干燥箱的外侧壁上,所述的转动电机的输出轴身固定有的主动齿轮,所述的输送管二上固定有从动齿轮,所述的主动齿轮与从动齿轮相互啮合。

7.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的工作台上通过轴承座转动设置有转轴,所述的存储箱的底壁上开设有穿设孔一,穿设孔一内壁上固定有密封轴承五,密封轴承五的内圈固定在转轴一上,且转轴从存储箱进料口穿出,所述的粉碎滚筒的底壁上还开设有穿设孔二,所述的穿设孔二的内壁上固定有密封轴承六,密封轴承六的内圈固定在转轴上,转轴位于粉碎滚筒腔室内的一端固定在连接板。

8.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的存储箱采用透明塑料材料制成,且存储箱内壁上水平固定有过滤板二,所述的过滤板二与转轴之间设置有密封轴承七,所述的过滤板二将存储箱分为上腔室和下腔室,所述的存储箱的上腔室连接有连接管,连接管的另一端与粉碎滚筒的腔室相通,连接管上还设置有抽料泵,所述的存储箱的上腔室连接有出料管,所述的出料管的一端与集料箱相连通。

9.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的粉碎滚筒的内顶壁上固定有密封轴承八和密封轴承九,所述的密封轴承八和密封轴承九的内圈上分别竖直固定有连接轴一和连接轴二,所述的连接轴一和连接轴二的下表面分别焊接在粉碎轴一和粉碎轴二的上表面。

10.根据权利要求1所述的秸秆综合利用中的秸秆细粉制备一体机,其特征在于,所述的驱动机构包括驱动电机,驱动电机固定在工作台上,所述的驱动电机的输出轴与转轴相垂直,且驱动电机输出轴端部固定有的锥齿轮一,所述的转轴上固定有与锥齿轮一相啮合的锥齿轮二。
