专利号: 2017112687598
申请人: 重庆北金人防工程设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2025-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

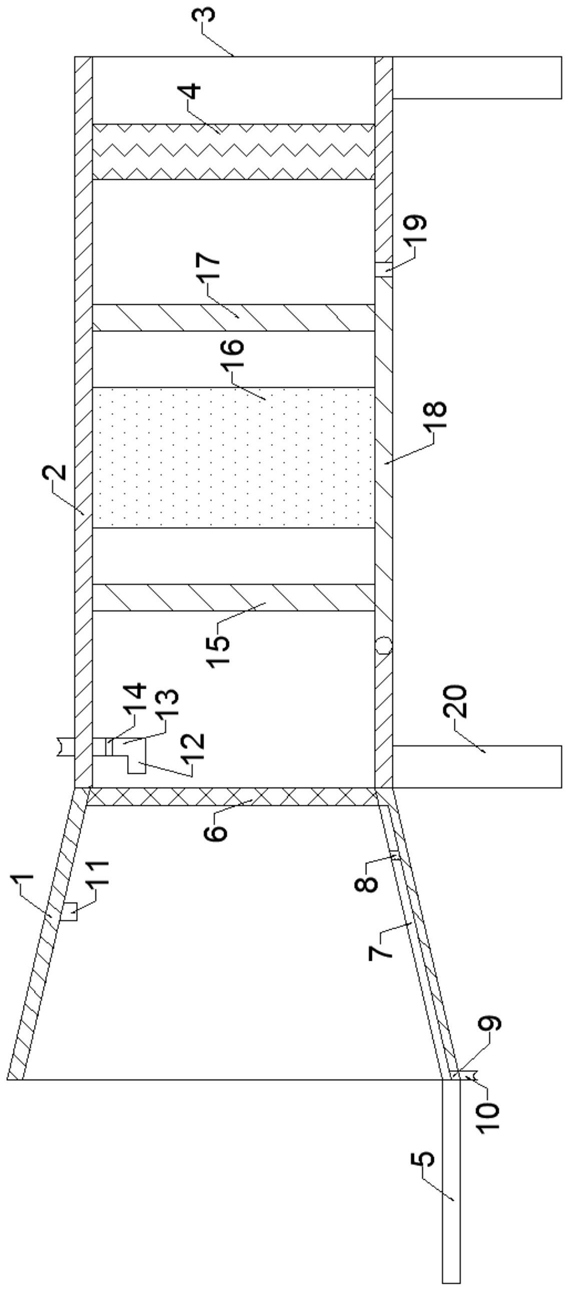

1.用于磨削车床的防爆吸尘装置,其特征在于:包括集屑斗、吸尘筒,所述集屑斗为锥状具有中空结构的构件,集屑斗内壁固接有温度传感器,所述温度传感器与控制器数据连接,集屑斗大孔径端正对于磨削车床的出屑口,小孔径端与所述吸尘筒的一端连通,吸尘筒的另一端设置有出风口,所述吸尘筒内设置有使集屑斗内的空气向出风口传输的风机,所述集屑斗内设置有防爆构件,所述吸尘筒内设置有过滤构件,所述过滤构件位于防爆构件与风机之间,吸尘筒底部外侧固接有支撑架;

所述防爆构件包括防爆镂空板,所述防爆镂空板的孔径大于金属碎屑的直径,所述防爆镂空板由钢板制备而得;

所述防爆镂空板底部沿集屑斗底部向集屑斗大孔径端设置有导流槽,所述导流槽内部垂直于液体流动方向固接有过滤板,所述过滤板的孔径小于金属碎屑的直径;

所述防爆构件与过滤构件之间还设置有喷淋构件,所述喷淋构件包括喷头、水管,所述喷头设置于吸尘筒内并正对于所述防爆构件,喷头穿过吸尘筒侧壁与设置于吸尘筒外的水管连通,所述水管的阀门与所述控制器数据连接;

所述过滤构件包括第一过滤网、滤尘袋、第二过滤网,所述第一过滤网、滤尘袋、第二过滤网依次设置于吸尘筒内,第二过滤网靠近所述出风口,所述滤尘袋的孔径大于第二过滤网的孔径并小于第一过滤网的孔径,第二过滤网的孔径小于金属碎屑的直径。

2.根据权利要求1所述的用于磨削车床的防爆吸尘装置,其特征在于:所述集屑斗底部向磨削车床出屑口一侧延伸形成挡板,所述挡板与集屑斗底部铰接并由轴销固定。

3.根据权利要求1所述的用于磨削车床的防爆吸尘装置,其特征在于:所述集屑斗大孔径端底部还设置有排污口,所述排污口与导流槽连通,排污口与固接于集屑斗底部外侧的排污管连通。

4.根据权利要求1所述的用于磨削车床的防爆吸尘装置,其特征在于:所述吸尘筒侧壁设置有开口,所述开口铰接有活动板并由卡扣固定,所述活动板正对于过滤构件,所述活动板上还设置有可视窗口。
