专利号: 2017112620189
申请人: 宁夏金博乐食品科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

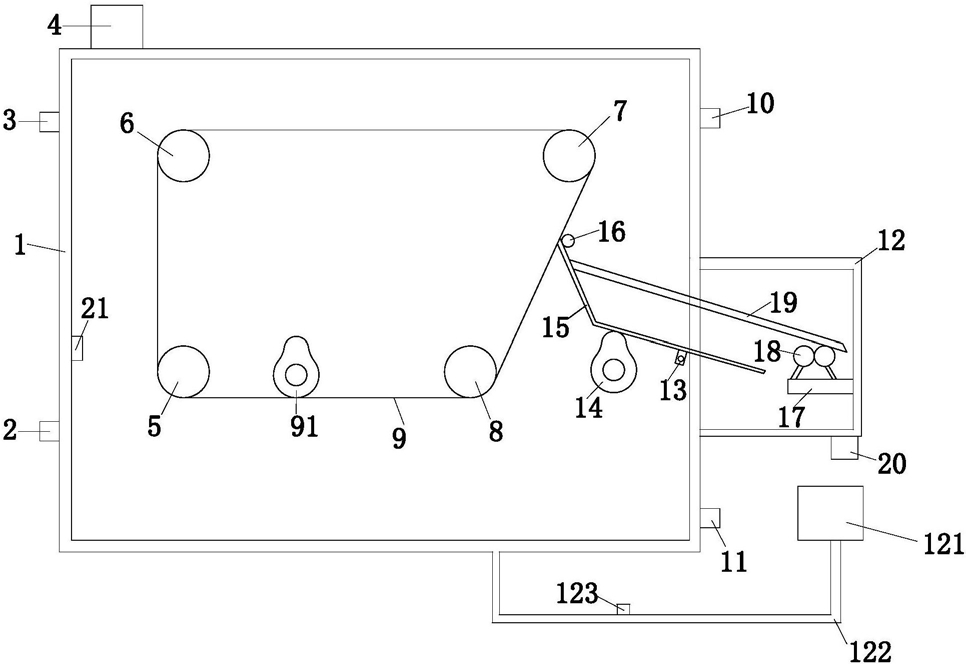

1.一种油脂油渣分离装置,其特征在于:箱体一(1)、进油口(2)、冷气入口(3)、出油口一(4)、第一滚轮(5)、第二滚轮(6)、第三滚轮(7)、第四滚轮(8)、吸附带(9)、冷气出口(10)、出水口(11)、箱体二(12)、底座(13)、间歇式凸轮(14)、铲脂板(15)、加热棒(16)、挡渣板(17)、脱油辊(18)、滤网(19)、出油口二(20)和温度传感器(21);所述箱体一(1)为长方体,箱体一(1)的外部设有保温夹层,所述箱体一(1)左边侧壁上设有进油口(2)和冷气入口(3),所述冷气入口(3)位于进油口(2)的上方,所述进油口(2)用于污水的流入,所述冷气入口(3)用于通入冷气使油脂凝固以便于油脂的去除;所述箱体一(1)顶部的左边位置设置出油口一(4),所述箱体一(1)的内部侧壁上安装第一滚轮(5)、第二滚轮(6)、第三滚轮(7)和第四滚轮(8),所述第二滚轮(6)位于第一滚轮(5)的正上方,所述第三滚轮(7)和第二滚轮(6)在同一水平线上且第三滚轮(7)位于第二滚轮(6)的右侧,所述第一滚轮(5)和第四滚轮(8)在同一水平线上且第四滚轮(8)位于第一滚轮(5)的右侧,且第一滚轮(5)与第四滚轮(8)的间距小于第二滚轮(6)与第三滚轮(7)的间距;所述第一滚轮(5)、第二滚轮(6)、第三滚轮(7)和第四滚轮(8)上安装吸附带(9),吸附带(9)由弹性材料制成,所述箱体一(1)右边侧壁上设置冷气出口(10)和出水口(11),所述出水口(11)位于冷气出口(10)的正下方,所述箱体一(1)的右侧设置箱体二(12),所述箱体二(12)为长方体,所述箱体二(12)的左侧壁与箱体一(1)的右侧壁为紧密连接,所述箱体一(1)内壁上安装底座(13)和间歇式凸轮(14),所述底座(13)铰接在箱体一(1)内壁上,所述间歇式凸轮(14)位于底座(13)的左侧,所述底座(13)上安装铲脂板(15),所述铲脂板(15)为L型,所述铲脂板(15)的左端与第三滚轮(7)和第四滚轮(8)之间的吸附带(9)间歇式接触,所述铲脂板(15)的左端设置加热棒(16),所述铲脂板(15)右端穿过箱体一(1)的右边侧壁并位于箱体二(12)内部;所述箱体二(12)内部右边侧壁安装向内倾斜的挡渣板(17),所述挡渣板(17)上安装脱油辊(18),所述脱油辊(18)用于对油渣进行挤压,所述脱油辊(18)上方设置滤网(19),滤网(19)上设置有排渣口,排渣口位于脱油辊(18)正上方,脱油辊(18)对油渣进行挤压,实现脱油,所述滤网(19)的左端穿过箱体一(1)的右边侧壁与铲脂板(15)连接;所述箱体二(12)底部设置出油口二(20),所述出油口二(20)用于油脂的流出;所述箱体一(1)的左边侧壁上安装温度传感器(21),所述温度传感器(21)可用于对箱体一(1)内污水温度的检测。

2.根据权利要求1所述的一种油脂油渣分离装置,其特征在于:所述第一滚轮(5)与第四滚轮(8)之间的吸附带(9)上方安装压制凸轮(91),所述压制凸轮(91)可将吸附带(9)向下压制使水面晃动从而有利于油脂的吸附。

3.根据权利要求1所述的一种油脂油渣分离装置,其特征在于:所述的吸附带(9)为波浪形结构,可提高吸脂量,有利于提高油脂油渣的分离效率。

4.根据权利要求1所述的一种油脂油渣分离装置,其特征在于:所述箱体二(12)的下方设置集油槽(121),所述集油槽(121)通过油管(122)与箱体一(1)连接,所述油管与油泵(123)连接,所述油泵(123)用于将集油槽(121)中的油脂通过油管(122)送入到箱体一(1)外壁的保温夹层中,保温夹层中设置有加热棒,加热棒用于对保温层内的油进行加热,保证保温层内的油具有流动性,防止油脂粘附在保温层内壁上。

5.根据权利要求1所述的一种油脂油渣分离装置,其特征在于:所述脱油辊(18)由转轴和位于转轴外部的挤压辊组成,转轴的两端转动安装在箱体一(1)上,转轴通过位于箱体一(1)外壁的电机驱动;所述挤压辊通过支架同轴安装在转轴的外部,两个挤压辊相对反向转动实现对油渣的加压,所述挤压辊为网状结构,且网孔的直径小于一毫米;挤压辊的外侧设有清扫刷,挤压辊转动时清扫刷对挤压辊外表面的油渣进行清扫。

6.根据权利要求5所述的一种油脂油渣分离装置,其特征在于:所述转轴倾斜布置,所述挤压辊的一端开口,且与挤压辊开口一端相对应的箱体一(1)的箱体壁上设置有排渣口。
