专利号: 2017112473796
申请人: 常州大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

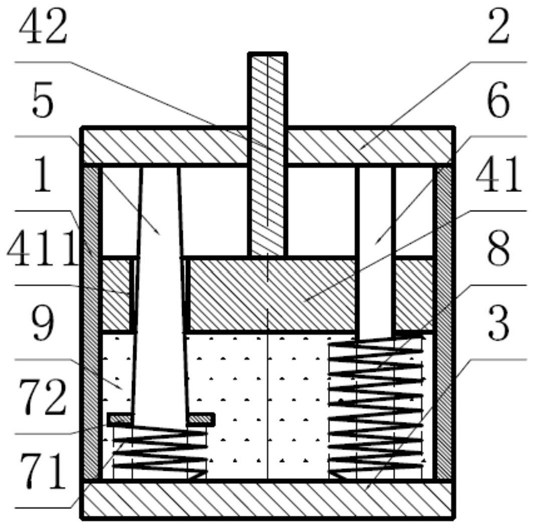

1.一种变工作间隙无上限阻尼的液体阻尼器,包括缸体端盖A(2)、缸体端盖B(3)、装设于所述缸体端盖A、B(2、3)之间的工作缸体(1)、活塞杆(42),与所述活塞杆(42)相连、能沿所述工作缸体(1)内壁无间隙滑动的阻尼活塞(41),装设于所述工作缸体(1)内部、其轴线相互平行的异形工作柱(5)和直线导柱(6),此外还包括阻尼液(9),其特征在于:所述阻尼活塞(41)上设有一个可供流体流动的圆形过流孔(411),还设有一个可供所述阻尼活塞(41)相对于所述直线导柱(6)相对运动的导向孔;所述异形工作柱(5)由变截面的圆台形柱和等截面圆柱组成,所述圆台形柱的最小直径为所述过流孔(411)内径的0.8倍,所述圆台形柱的最大直径与所述等截面圆柱的直径、所述过流孔(411)的内径皆相等;

所述圆台形柱的大直径端设有一层纳米涂层,所述纳米涂层能够使所述阻尼液(9)形成微米级的静止液体层;所述圆台形柱的长度为所述等截面圆柱长度的5倍以上;所述等截面圆柱上装设有过冲弹簧(71)和推力板(72);所述过冲弹簧(71)的一端与所述缸体端盖B(3)相连,其另一端与所述推力板(72)相连,所述推力板(72)与所述过冲弹簧(71)可沿所述异形工作柱(5)的大直径端运动;所述直线导柱(6)上装设有稳态弹簧(8),所述稳态弹簧(8)的一端装设于所述缸体端盖B(3)上,其另一端自由;所述过冲弹簧(71)的刚度为所述稳态弹簧(8)刚度的十倍以上,所述过冲弹簧(71)的零受力状态时的长度为所述等截面圆柱长度的1.5倍;所述稳态弹簧(8)零受力状态时,所述阻尼活塞(41)的下部充满所述阻尼液(9),其上部无所述阻尼液(9)。
