专利号: 2017112469199
申请人: 平湖市飞天人图文设计有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

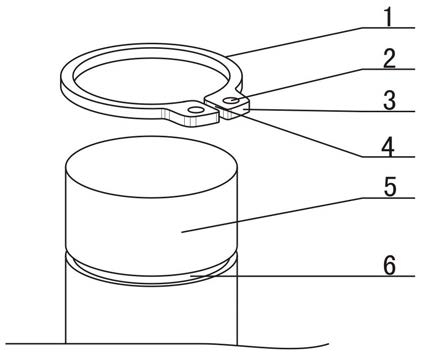

1.一种轴的卡簧装卸工具,包括手柄杆A(12)、手柄杆B(15)、穿轴(16)、防脱板A(21)、防脱板B(28) 、连接轴(17)和绳(23),其特征是:在手柄杆A(12)和手柄杆B(15)的上端相对面上分别设有单凸起片(10)和双凸起片(19),所述手柄杆A(12)的单凸起片(10)穿入手柄杆B(15)的双凸起片(19)后由穿轴(16)连接,在手柄杆A(12)的上端设有细方杆A(8);所述手柄杆B(15)的上端设有细方杆B(22);两防脱板A(21)的下端和两防脱板B(28)的下端分别连接在连接轴(17)的前后两端,在两防脱板A(21)的上端和两防脱板B(28)的上端分别设有绳孔(24),连接轴(17)处于手柄杆A(12)和手柄杆B(15)的上部之间,细方杆A(8)和细方杆B(22)穿在卡簧(1)的豁口(4)中,呈“V”形的防脱板A(21)和呈“V”形的防脱板B(28)分别处于细方杆A(8)和细方杆B(22)的前后,绳(23)穿过其中一个防脱板A(21)的绳孔(24)、卡簧(1)的其中一个钳孔(2)和其中一个防脱板B(28)的绳孔(24)中,以及另一个防脱板A(21)的绳孔(24)、卡簧(1)的另一钳孔(2)和另一个防脱板B(28)的绳孔(24)后捆绑获取断裂卡簧(1)的防飞出。

2.根据权利要求1所述的轴的卡簧装卸工具,其特征是:在手柄杆A(12)的上端设有延伸杆A(9),所述延伸杆A(9)的上端设有细方杆A(8);所述手柄杆B(15)的上端设有延伸杆B(20),所述延伸杆B(20)的上端设有细方杆B(22)。

3.根据权利要求1或2所述的轴的卡簧装卸工具,其特征是:在细方杆A(8)的上端外侧设有外翻角A(7);细方杆B(22)的上端外侧设有外翻角B(25)。

4.根据权利要求1所述的轴的卡簧装卸工具,其特征是:在手柄杆A(12)和手柄杆B(15)上分别套有胶套(14)。

5.根据权利要求4所述的轴的卡簧装卸工具,其特征是:在两胶套(14)的上端面至接近下端分别设有盲孔(29),手柄杆A(12)和手柄杆B(15)分别穿在两胶套(14)的盲孔(29)中。

6.根据权利要求4所述的轴的卡簧装卸工具,其特征是:在两胶套(14)的外侧面上分别设有防滑凸起条(13)。

7.根据权利要求6所述的轴的卡簧装卸工具,其特征是:两胶套(14)外侧面上设置的防滑凸起条(13)为由上至下间隔设置的多条防滑凸起条(13)。

8.根据权利要求7所述的轴的卡簧装卸工具,其特征是:在两胶套(14)外侧面上分别设置的多条防滑凸起条(13)外缘分别设有环状凸起。

9.根据权利要求1所述的轴的卡簧装卸工具,其特征是:手柄杆A(12)的上端对应手柄杆B(15)一侧的前后面上分别设有凹陷面(11),两凹陷面(11)之间形成单凸起片(10),所述单凸起片(10)上设有轴孔B(27)。

10.根据权利要求1所述的轴的卡簧装卸工具,其特征是:手柄杆B(15)的上端对应手柄杆A(12)一侧的前后面上分别设有凸起片,双凸起片(19)之间留有间隔,所述间隔(18)形成对手柄杆A(12)单凸起片(10)的活动夹持,在双凸起片(19)上分别设有相互对应的轴孔A(26)。
