专利号: 2017112455548
申请人: 徐州天杰精密五金有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

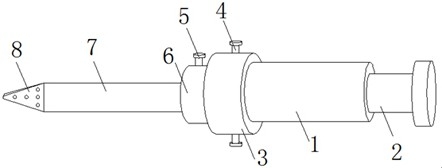

1.一种用于螺丝的拧动装置,包括圆筒(1)、推杆(2)、横杆(7)和刀头(8),其特征在于:

所述圆筒(1)内部一端连接有推杆(2),且所述圆筒(1)另一端连接有安装头(6),所述圆筒(1)通过所述安装头(6)连接有横杆(7),所述安装头(6)外部套装有加固环(3),且所述加固环(3)两侧均连接有紧固螺栓(4),所述圆筒(1)内部连接有活动板(18),所述活动板(18)一端连接所述推杆(2),所述圆筒(1)内部两端均连接有定位板(21),所述圆筒(1)一端连接有输送管(16);

所述横杆(7)一端连接有刀头(8),且所述刀头(8)两侧均连接有挤压板(10),且所述挤压板(10)和所述刀头(8)之间连接有若干个减震弹簧(22),所述挤压板(10)内部设置有若干个穿孔(12),且所述穿孔(12)一端通过固定头(14)焊接有橡胶气管(11),所述刀头(8)一端连接有连接管(13),且所述连接管(13)通过螺栓头(15)连接所述输送管(16)。

2.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述螺栓头(15)一侧连接有排气螺钉(5),且排气螺钉(5)一端贯穿安装头(6)。

3.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述加固环(3)内部一侧连接有橡胶垫(9),加固环(3)内部直径与安装头(6)外部直径相匹配。

4.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述活动板(18)外部套装有密封环(17),且活动板(18)通过密封环(17)与圆筒(1)内部呈啮合连接。

5.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述橡胶气管(11)一端贯穿刀头(8)和横杆(7)连接螺栓头(15),且螺栓头(15)与若干个橡胶气管(11)的连接处均设置有单向阀(19)。

6.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述安装头(6)内部设置有限位孔(20),且横杆(7)一端与限位孔(20)均呈“十”字外形设置。

7.根据权利要求1所述的一种用于螺丝的拧动装置,其特征在于:所述穿孔(12)外部设置有橡胶垫。
