1.一种半透明YAG发光薄陶瓷半自由成型的方法，其特征在于，它是以氧化钇Y2O3，氧化铝Al2O3，氧化铈CeO2为原料制得YAG荧光粉，再将YAG荧光粉与粘合剂研磨混合，再经过真空脱气，浇制成型、真空干燥、采用低温真空烧结脱脂、还原气氛烧结提升其发光性能、高温真空烧结、低温退火等步骤实现；其中所述氧化物原料摩尔比为3：3 6：0.04 0.08；所述粘合~ ~剂为纯丙乳液、苯丙乳液、醋丙乳液、硅丙乳液、乙烯基乳液，氟炭乳液中的一种或多种混合。

2.如权利要求1所述的一种半透明YAG发光薄陶瓷半自由成型的方法，其特征在于，它是包括下列步骤：A．YAG荧光粉的制备：取氧化钇Y2O3，氧化铝Al2O3，氧化铈CeO2，经过研磨混合均匀，然后采用高温固相法，在1600℃还原气氛中烧结制得YAG荧光粉，还原气氛为体积比H2：N2=10：

90；

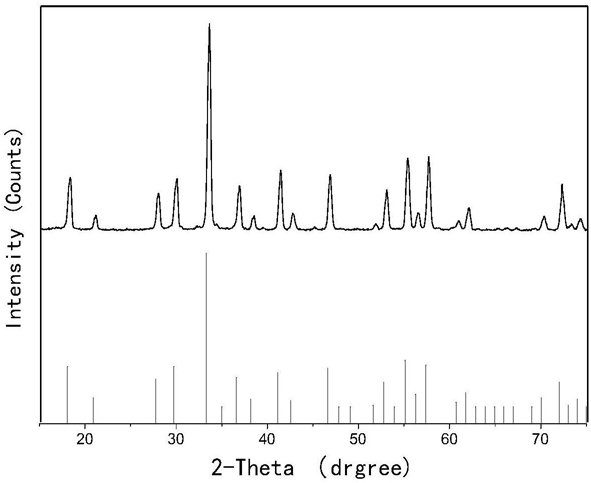

B．素坯的制备：取步骤A中制得的YAG荧光粉，于温度20 25℃环境条件下加入粘合剂研~磨混合均匀，置于真空箱中脱气，设置真空度为-0.05MPa -0.08Mpa，真空3 5分钟，取出，在~ ~模具上浇制成型，再置于真空箱中脱气、风干，取下，即得素坯，备用；所述YAG荧光粉与粘合剂的质量比为5：1 9；

~

C．成型：将步骤B中制得的素坯放入真空炉中以800 1700℃煅烧2 20h，煅烧程序：先在~ ~

800 1200℃真空烧结2 3h，脱去试样中的粘结剂，继续升温至1400 1650℃还原气氛中烧结~ ~ ~

2~5h，还原气氛为体积比的H2：Ar=10：90~98，继续升温到1700℃在真空条件下烧结2~15h，取出，再经退火处理即得。

3.如权利要求1或2所述的一种半透明YAG荧光薄陶瓷半自由成型的方法，其特征在于，所述YAG荧光粉的组成为YAG:Ce3+；所述YAG荧光粉的基质为Y3Al5O12；所述粘合剂优选为苯丙乳液和乙烯基乳液组成的复合粘合剂，二者需按质量比为1:0.8 1.2混合制得。

~

4.如权利要求1、2或3所述的一种半透明YAG发光薄陶瓷半自由成型的方法，其特征在于，所述YAG荧光粉的激发峰为460nm±10nm和550nm±10nm，其发射光谱在500～700 nm之间宽带发射和425～475nm的蓝光窄带发射，其中的宽带发射中最高峰位于550nm能与蓝光发光匹配。

5.如权利要求1-4任一项所述方法制得的半透明YAG发光薄陶瓷在照明系统中的新应用，所述照明系统的激发光源为激光光束或普通LED芯片。
