专利号: 2017112411944
申请人: 厦门理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

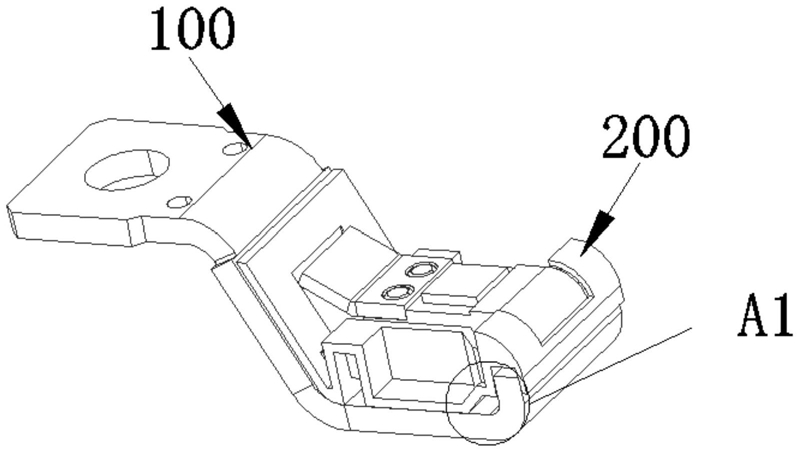

1.一种防烧蚀的静触头组件,其特征在于,包括静触头以及保护支架;

所述静触头包括接电部、连接部、触头部以及静触点,所述连接部从所述接电部的一端向下折弯延伸;所述触头部包括顺序连接的底板、支撑板以及触点板;所述支撑板靠近所述触点板的一端包括头部以及设置在所述头部两侧的肩部,所述触点板设置在所述头部上,触点板的末端还设有引弧板;所述静触点设置在所述触点板上;

所述保护支架包括依次连接的引流板、隔离部以及罩头部;所述隔离部用于隔离所述底板,包括间隔设置的第一隔离块以及第二隔离块;所述第一隔离块以及所述第二隔离块之间形成与所述触点板相对应的开口槽;所述引流板设置于所述隔离部的一端,并与所述连接部相适配;所述罩头部设置于所述隔离部的另一端,包括分别与所述第一隔离块以及所述第二隔离块连接的第一拱形隔离板以及第二拱形隔离板,所述第一拱形隔离板以及所述第二拱形隔离板分别罩设在所述头部两侧的肩部上;

所述第一隔离块以及所述第二隔离块远离所述开口槽的一侧设有缺口凹槽,使得第一隔离块以及所述第二隔离块凹陷成L型。

2.根据权利要求1所述的防烧蚀的静触头组件,其特征在于,所述罩头部还包括横向隔离板,所述横向隔离板连接于所述第一隔离块与所述第二隔离块之间,且所述横向隔离板设置于所述支撑板的外侧,用于保护所述支撑板。

3.根据权利要求1所述的防烧蚀的静触头组件,其特征在于,所述第一拱形隔离板以及第二拱形隔离板底部分别设有卡合凹槽,所述卡合凹槽与所述支撑板的肩部相适配。

4.根据权利要求1所述的防烧蚀的静触头组件,其特征在于,所述底板上设有避弧通孔,所述避弧通孔位于所述触点板的正下方。

5.根据权利要求4所述的防烧蚀的静触头组件,其特征在于,所述避弧通孔的宽度大于或等于所述第一隔离块与所述第二隔离块之间的距离。

6.根据权利要求1所述的防烧蚀的静触头组件,其特征在于,所述隔离部与所述引流板之间设有两个凸台,两个所述凸台分别与第一隔离块以及所述第二隔离块连接。

7.根据权利要求6所述的防烧蚀的静触头组件,其特征在于,所述凸台下端设有一引弧开槽。

8.根据权利要求1所述的防烧蚀的静触头组件,其特征在于,所述隔离部与所述触头部配合形成分流通孔,所述分流通孔位于所述底板与所述支撑板的连接处。

9.一种灭弧系统,其特征在于,包括灭弧室以及如权利要求1~8任意一项所述的静触头组件,所述灭弧室内设有多个栅片,所述静触头组件位于所述灭弧室底部,且所述静触点朝向所述栅片设置。
